Technische Informationen und Inbetriebnahme
Beachten Sie unbedingt unter Verwendung von CEE-Adaptern folgende Strombegrenzungen
ADAPTER
CEE 63-32A (rot)
CEE 32-16A (rot)
CEE 32-16/1A (blau)

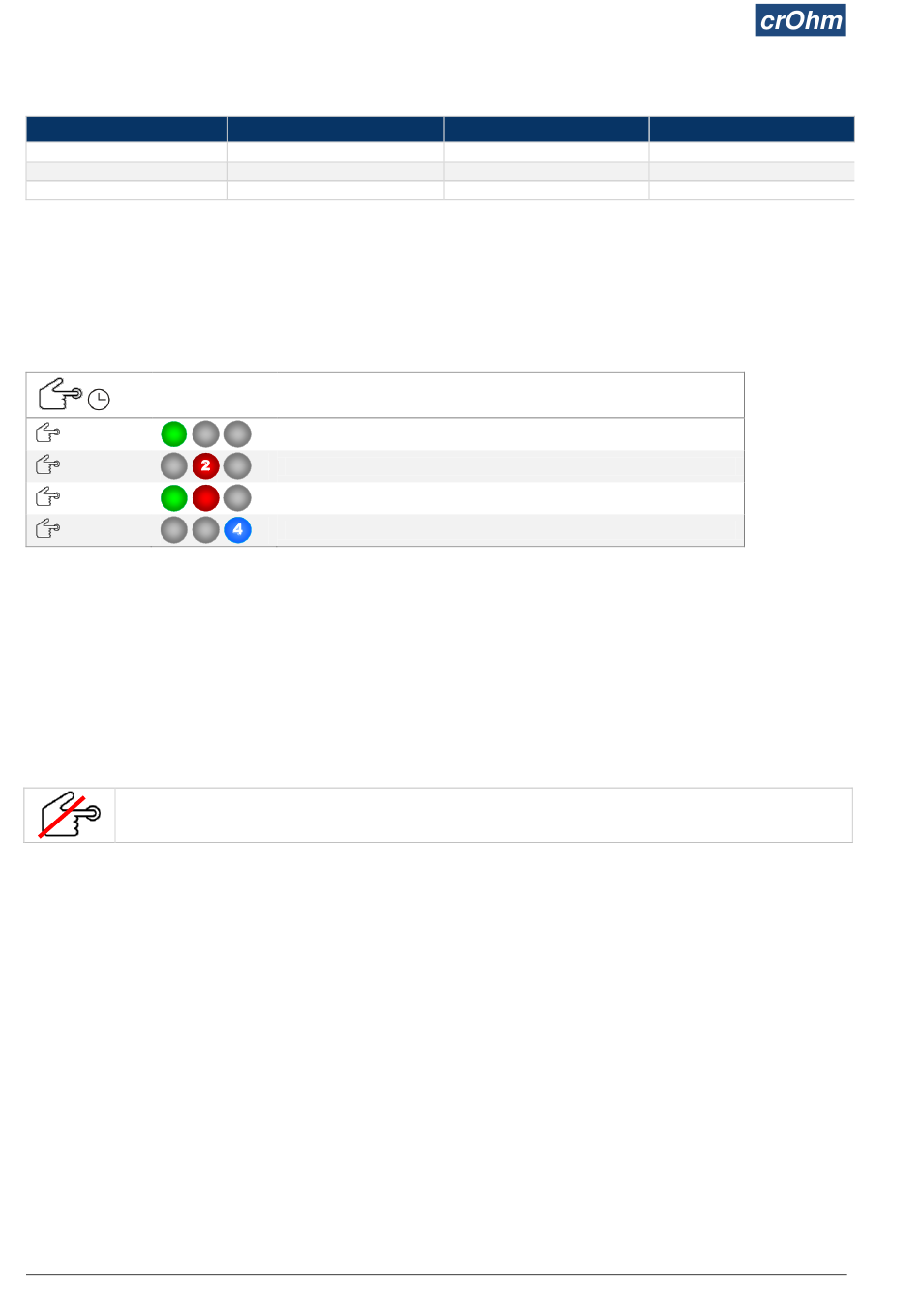

10. Einstellen der Betriebsart
Die Betriebsart Timer, Manueller Start, Automatischer Start und PV-S0 kann ebenfalls über den Start / Stopp
Taster im zweiten Konfigurationsmenü eingestellt werden. Die Ladestation wechselt in die zweite
Konfigurationsebene, wenn bei abgestecktem Ladekabel der Taster länger als 10 Sekunden gedrückt wird.
Der Taster wechselt von rot blinkend (Ladestromeinstellung) auf dauernd rot, sobald die zweite Ebene der
Konfiguration aktiviert ist.
Status LED
10s
1
1x
1x
3
1x
1x
In der Betriebsart 1 (Timer und manueller Start) sind die Einstellungen des automatischen Timers aktiv. Die Ladung
kann zusätzlich über den Start/Stopp Taster gesteuert werden.
In der Betriebsart 2 (Manueller Start) kann die Ladung ausschliesslich über den Start/Stopp Taster gesteuert
werden. Für die korrekte Einstellungen des Ladestroms ist der Benutzer verantwortlich.
In der Betriebsart 3 (Automatischer Start) beginnt die Ladung automatisch mit der Fahrzeug- und
Ladekabelerkennung. Die Ladestation reduziert ggf. automatisch den Ladestrom anhand der Anschlusswerte.
In der Betriebsart 4 (Photovoltaik S0) wird die Ladung anhand eines externen S0 Energiezählers gesteuert.
Hinweise zum Anschluss, Funktion und Details finden sie in der Beschreibung zur Option PV-S0.
Nach 10s Wartezeit wird das Konfigurationsmenü automatisch beendet. Alle Einstellwerte sind
permanent gespeichert. Die Anzeige wechselt in den Zustand [A] (grün). Die EVSE ist betriebsbereit.
9
ART. NR.
0005.0260.9033.000x
0005.0260.9031.000x
0005.0260.9032.000x
Betriebsart
(1) Timer und manueller Start
(2) Manueller Start, Anschlusserkennung deaktiviert !
3
(3) Automatischer Start, Anschlusserkennung aktiviert
(4) externe Steuerung / PV-S0
SPANNUNG / PHASEN
400V~ / 3ph
400V~ / 3ph
230V~ / 1ph
www.crOhm.ch
MAX. BELASTBARKEIT
32A (22kW)
16A (11kW)
16A (3.7kW)
No. X-0005A0120S9026M0001B
