Technische Informationen und Inbetriebnahme

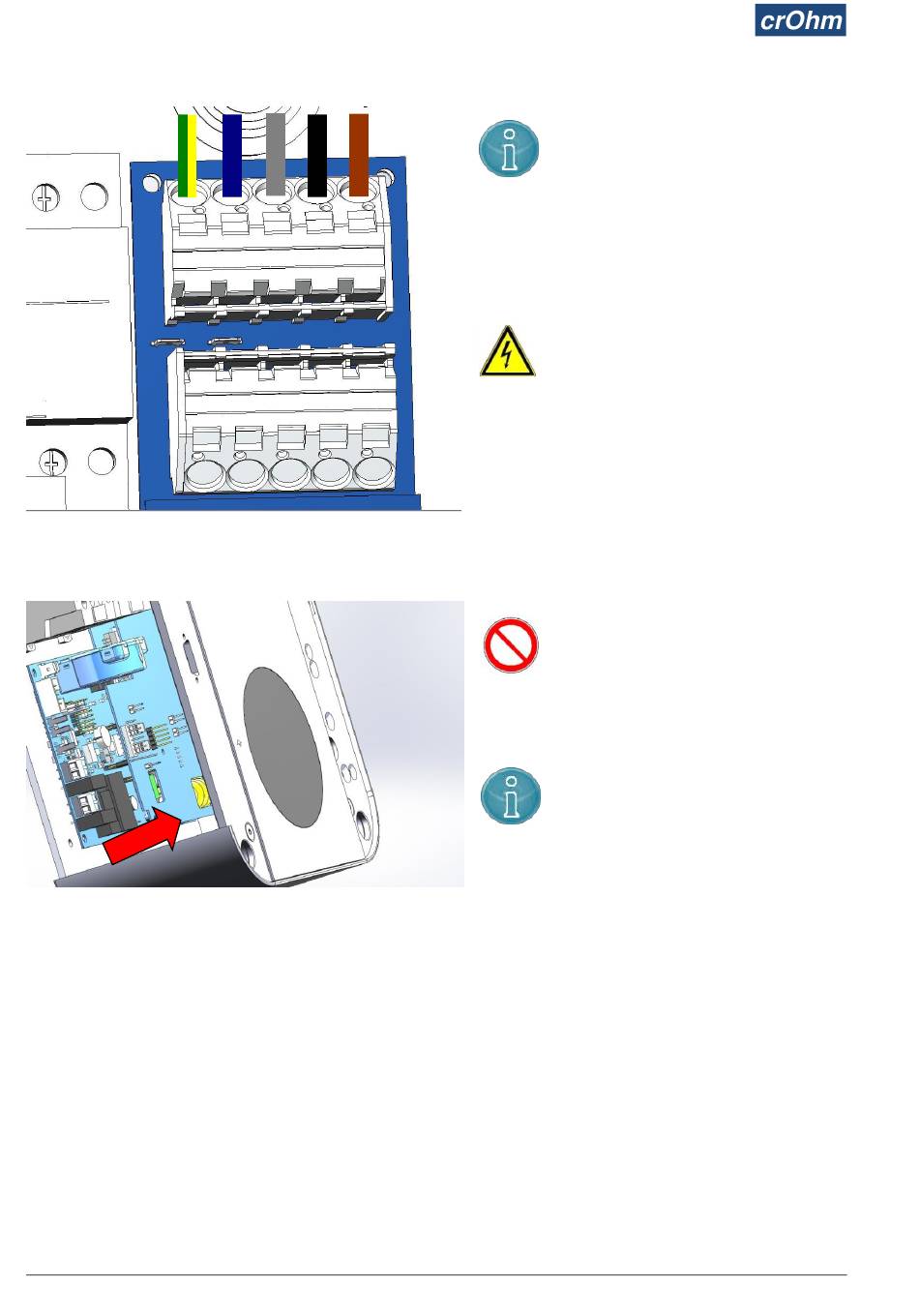

6.4 Netzanschluss
PE
PE
Abbildung 7– Netzanschluss
6.5 Gehäuse schliessen / Geräteinterne Verbindungen
Abbildung 8– Gehäuse schliessen
7. Installationshinweise
Ladestationen für Elektrofahrzeuge sind elektrische Betriebsmittel mit hoher Leistung. Die Dimensionierung von
erforderlichen Leitungsquerschnitten, die Absicherung der Netzzuleitung und die Installation muss von einer
qualifizierten Elektrofachkraft ausgeführt werden. Beachten Sie die jeweiligen Ländernormen für die korrekte
Ausführung und Dimensionierung.
Werksseitig kann die Ladestation bei Bedarf auf geringere maximale Leistung konfiguriert werden. Die
Konfiguration kann nur durch den Hersteller vorgenommen werden. Das Auslösen des vorgelagerten
Leitungsschutzschalters durch zu hohe Ladestromeinstellung kann somit verhindert werden.
5
N
L3
L2
L1
N
L3
L2
L1
www.crOhm.ch
Die Geräteklemmen sind für die Anschlüsse
der Netzzuleitung oben/unten elektrisch
verbunden. Einphasiger Anschluss ist an der
Klemme L1 möglich. Verwenden Sie
entsprechendes Werkzeug zum Öffnen der
Federklemmen. z.B. Wago 210-658
Prüfen Sie immer die Leiterkennzeichnung mit
der Beschriftung an der Geräteklemme.
Achten Sie darauf, dass beim Schliessen des
Gehäusedeckels keine geräteinternen
Verbindungen eingeklemmt werden!
Stellen Sie sicher, dass alle Verbindungen
zum Gehäusedeckel korrekt angeschlossen
sind.
No. X-0005A0120S9026M0001B
