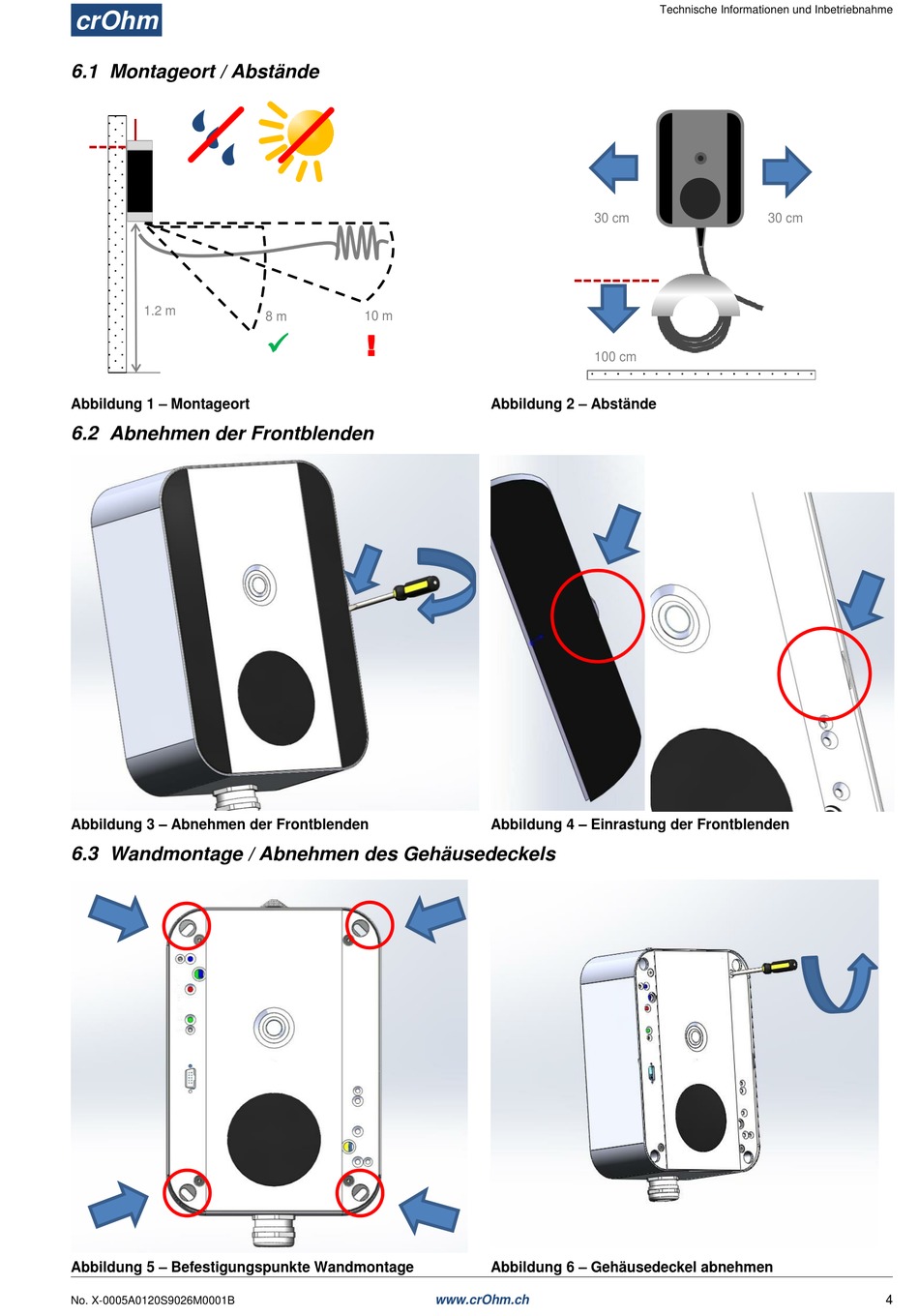

6.1 Montageort / Abstände
1.2 m
Abbildung 1 – Montageort

6.2 Abnehmen der Frontblenden

Abbildung 3 – Abnehmen der Frontblenden
6.3 Wandmontage / Abnehmen des Gehäusedeckels
Abbildung 5 – Befestigungspunkte Wandmontage
No. X-0005A0120S9026M0001B
10 m
8 m
!

www.crOhm.ch
Technische Informationen und Inbetriebnahme
30 cm
100 cm
Abbildung 2 – Abstände
Abbildung 4 – Einrastung der Frontblenden
Abbildung 6 – Gehäusedeckel abnehmen
30 cm
