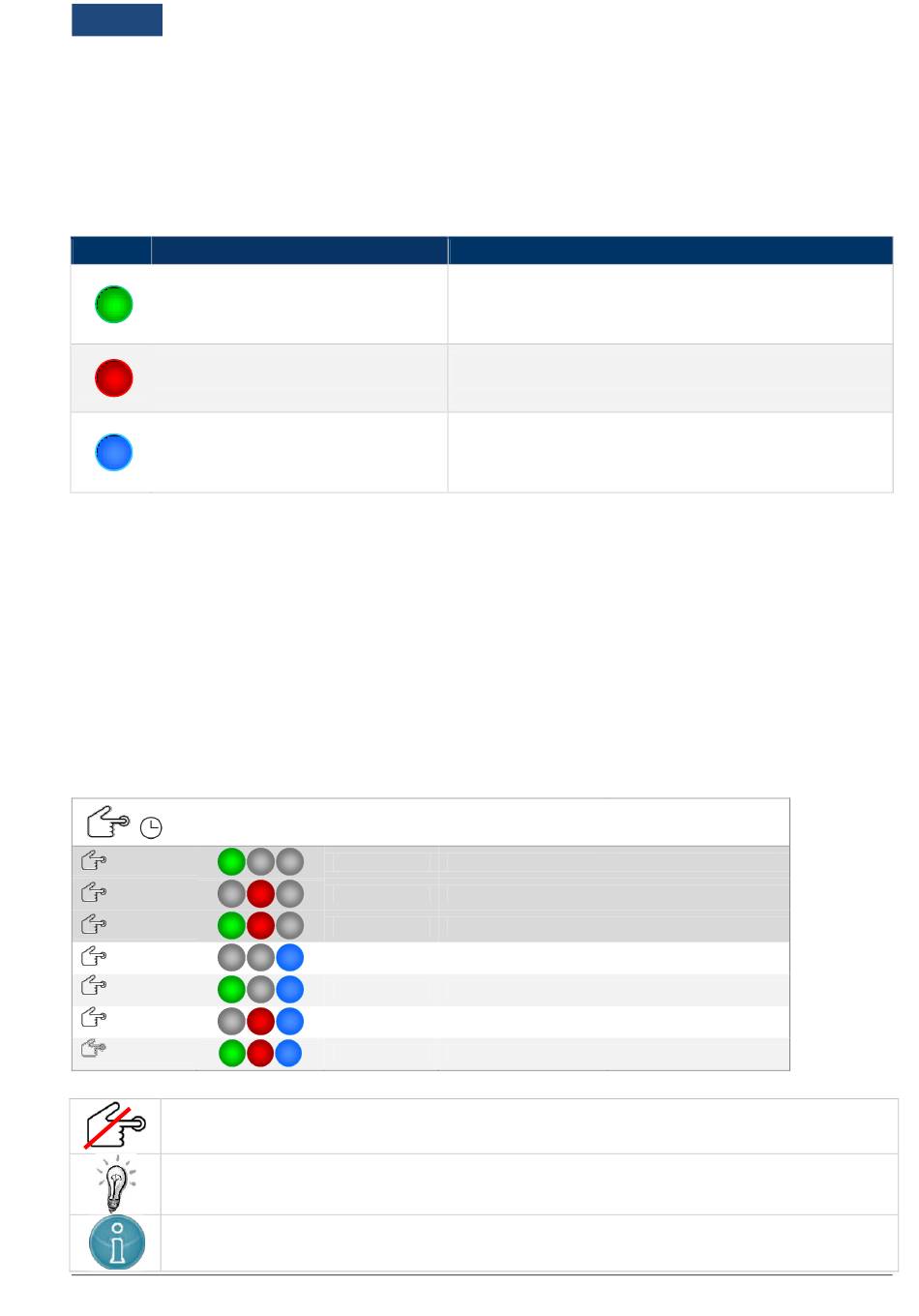

8.2 LED Anzeige
Die LED Statusanzeige ist interaktiv und dynamisch. Abhängig vom Funktionszustand A,B oder C zeigen die LEDs
unterschiedliche Informationen an.
Zustand [A]
EVSE angeschlossen, keine aktive Ladung (Standby)
Zustand [B]
EVSE Konfigurationsmodus (Ladestrom- oder
Zustand [C]
EVSE aktiver Ladebetrieb
LED
STATUS / BEZEICHNUNG
[A] EVSE betriebsbereit
[B] Ladestrom-/ Betriebsarteinstellung
[C] Leistungs-/ Ladestromanzeige
[A] Fehler und Warnungen
[B] Ladestrom-/ Betriebsarteinstellung
[C] Ladestromanzeige
[A]: Bluetooth Verbindung (Option)
[B] Ladestrom-/ Betriebsarteinstellung
[C] Ladestromanzeige / Bluetooth
8.3 Wirkleistungsanzeige
Die grüne Status LED zeigt im AKTIVEN Ladebetrieb (Zustand [C]) die Wirkleistung an. Die Blinkfrequenz ist dabei
abhängig von der aktuellen bezogenen Netzleistung. Je schneller die LED pulsiert, desto höher ist die aktuelle
Ladeleistung. Bei Leistungen unterhalb von 1kW (z.B. bei Ladeende) wird die LED ausgeschaltet.
Alle 30s wird kurzzeitig der aktuelle Ladestrom des Fahrzeugs durch die drei Status LEDs angezeigt.
9. Einstellen des Ladestroms
Der maximale Ladestrom (Netzstrom) wird über den Start/Stopp Taster im Konfigurationsmodus eingestellt. Die
Ladestation wechselt in den Konfigurationsmodus, wenn bei abgestecktem Ladekabel der Taster länger als 5
Sekunden gedrückt wird. Aus Sicherheitsgründen wird die Konfiguration nur gestartet, wenn keine Verbindung zum
Fahrzeug erkannt wird. Achten Sie darauf, dass der Taster nicht länger als 10s gedrückt wird. (siehe Kapitel 10).
Der gewünschte maximale Netzstrom wird durch ein- oder mehrfaches Drücken des Tasters stufenweise erhöht.
Der aktuelle Stromwert wird anhand der folgenden Tabelle eingestellt und angezeigt.
Status LED
5s
8
1x
1x
13
1x
1x
20
1x
1x
63
1x
* Standardeinstellmöglichkeit > 16A
Nach 10s Wartezeit wird das Konfigurationsmenü automatisch beendet. Alle Einstellwerte sind
permanent gespeichert. Die Anzeige wechselt in den Zustand [A] (grün). Die EVSE ist betriebsbereit.
Die Kontrolle und Anzeige des aktuell eingestellten Ladestroms erfolgt in gleichem Funktionsprinzip
ohne die entsprechende Abänderung. Der eingestellte Ladestrom wird permanent gespeichert und bei
jedem Systemstart durch die blinkenden Status LEDs signalisiert.
Die Ladestromeinstellung ist mit den Vorgaben des Fahrzeugherstellers abzustimmen.
No. X-0005A0120S9026M0001B
Ladestrom
8 A*
10
10 A *
13
13 A *
16
16 A
20
20 A
32
32
32A
63 63
63A
Betriebsarteinstellung)
Nach dem Netzanschluss blinken die Status LEDs mit der
aktuellen Stromeinstellung, während die internen
Schutzeinrichtungen überprüft werden (ca. 6 Sekunden).
Danach signalisiert die EVSE die Betriebsbereitschaft.
Innerhalb des aktiven Ladevorgangs (C) zeigt die rote LED
aktuelle Ladeströme und Warnungen an. Fehler werden
ausschliesslich im abgeschalteten Zustand angezeigt.
Die blinkende blaue Kommunikations-LED zeigt in allen
Zuständen den Verbindungsstatus an.
Leistung 230V / 1~
einphasig
1.8 kW
2.3 kW
3.0 kW
3.7 kW
4.6 kW
7.4 kW
14.4 kW
www.crOhm.ch
Technische Informationen und Inbetriebnahme
HINWEISE
Leistung 400V / 3~
dreiphasig
5.4 kW
6.9 kW
9.0 kW
11.0 kW
13.8 kW
22.0 kW
43.4 kW
