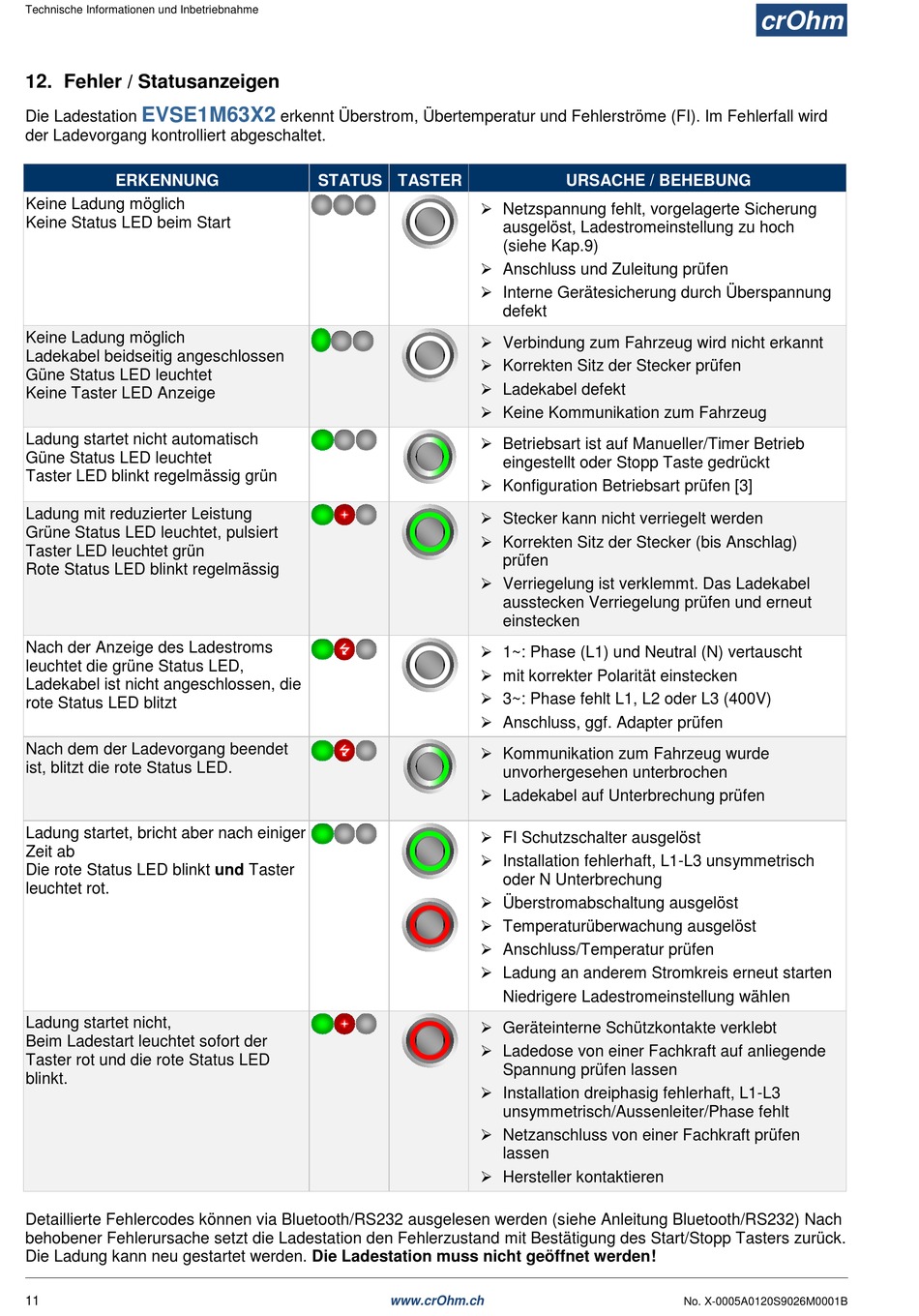

12. Fehler / Statusanzeigen

EVSE1M63X2
Die Ladestation
der Ladevorgang kontrolliert abgeschaltet.
ERKENNUNG
Keine Ladung möglich
Keine Status LED beim Start
Keine Ladung möglich
Ladekabel beidseitig angeschlossen
Güne Status LED leuchtet
Keine Taster LED Anzeige
Ladung startet nicht automatisch
Güne Status LED leuchtet
Taster LED blinkt regelmässig grün
Ladung mit reduzierter Leistung
Grüne Status LED leuchtet, pulsiert
Taster LED leuchtet grün
Rote Status LED blinkt regelmässig
Nach der Anzeige des Ladestroms
leuchtet die grüne Status LED,
Ladekabel ist nicht angeschlossen, die
rote Status LED blitzt
Nach dem der Ladevorgang beendet
ist, blitzt die rote Status LED.
Ladung startet, bricht aber nach einiger
Zeit ab
Die rote Status LED blinkt und Taster
leuchtet rot.
Ladung startet nicht,
Beim Ladestart leuchtet sofort der
Taster rot und die rote Status LED
blinkt.
Detaillierte Fehlercodes können via Bluetooth/RS232 ausgelesen werden (siehe Anleitung Bluetooth/RS232) Nach
behobener Fehlerursache setzt die Ladestation den Fehlerzustand mit Bestätigung des Start/Stopp Tasters zurück.
Die Ladung kann neu gestartet werden. Die Ladestation muss nicht geöffnet werden!
