11. Schnittstellen
11.1 Externe Schnittstelle
Die Ladestation mit einer externen CAN Schnittstelle ausgestattet werden. Die externe Schnittstelle befindet sich
an der Gehäuseoberseite. Optional kann der digitale Eingang zur Leistungssteuerung mit einem Energiezähler
(PV-S0) verwendet werden. Die Funktion des digitalen Eingangs wird über die Konfigurationssoftware eingestellt.
Der digitale Eingang kann nur verwendet werden, sofern kein interner Schlüsselschalter konfiguriert wurde. Der
digitale Ausgang ist optional als potentialfreier Alarm Relaiskontakt K1 Alarm NO (Schliesser) ausgeführt. Der
Kontakt ist im normalen Betriebszustand geöffnet. Im Fehlerfall wird der Kontakt geschlossen.

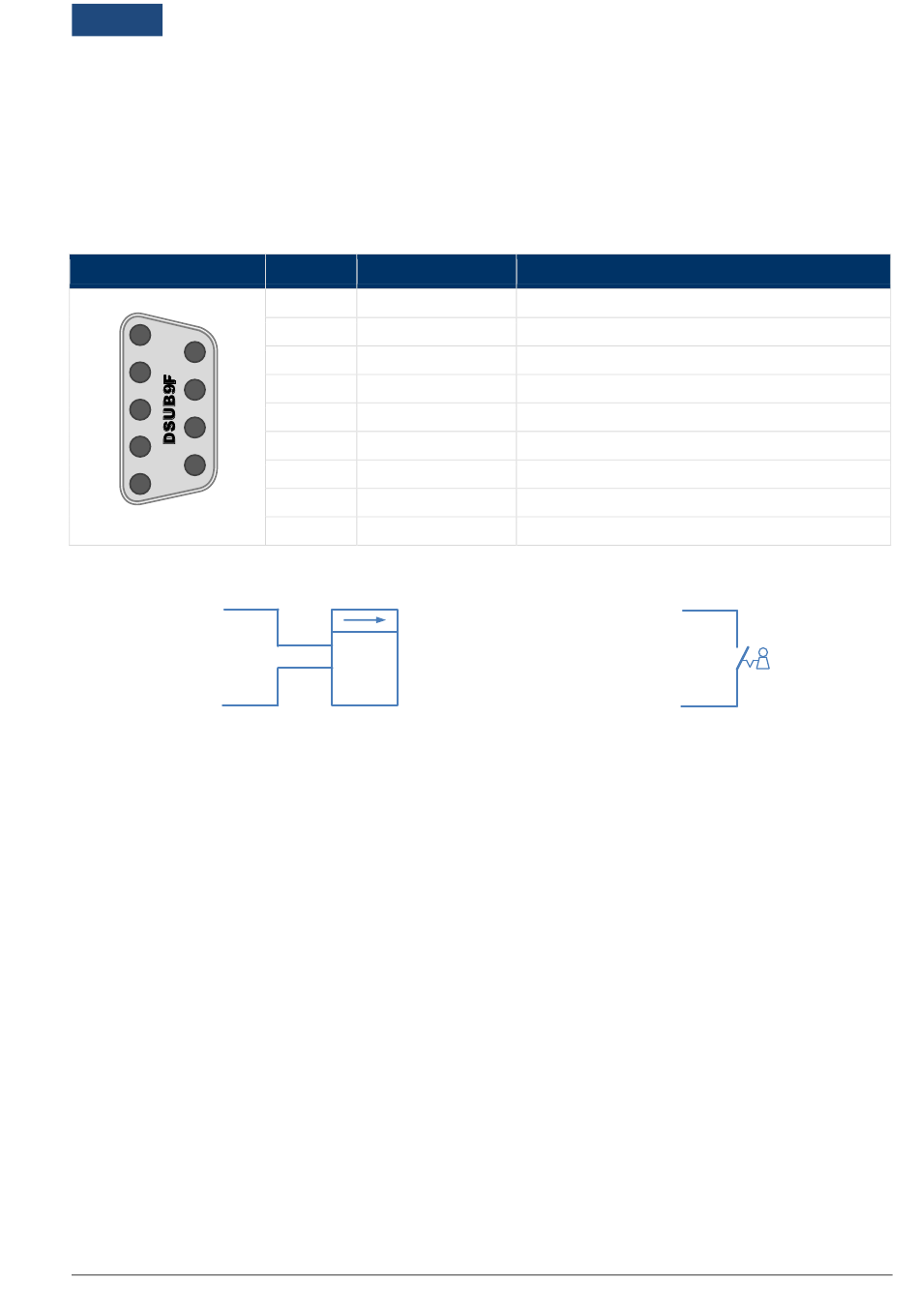

SYMBOL
1
6
2
7
3
8
4
9
5
CAN-Bus ISO 11898-2: Die CAN-Belegung entspricht der Spezifikation CiA® 102
4: S0+
5: S0-
Abbildung 11 – Anschluss Digital Eingang S0
11.2 Serielle Schnittstelle
Die serielle Konfigurations- und Datenschnittstelle (RS-232) befindet sich unter der Frontblende am
Gehäusedeckel an der Gerätevorderseite. Informationen zum Anschluss und Funktion finden Sie in der
Beschreibung zur Konfigurationssoftware.
No. X-0005A0120S9026M0001B
PIN
BEZEICHNUNG
1
VDC
2
CAN_L
3
-
4
Key / S0+
5
Key / S0-
6
GND
7
CAN_H
8
K1a Alarm NO
9
K1b Alarm NO
kWh
www.crOhm.ch
Technische Informationen und Inbetriebnahme
HINWEISE
externe Versorgung +5V..12V (Option)
CAN Low (standard)
Reserviert
Digital Eingang +12V / 100...2000 Imp. (Option)
Digital Eingang GND / 100...2000 Imp. (Option)
CAN Ground (0V)
CAN High (standard)
Relaiskontakt 1a Schliesser (250V~/1A - Option)
Relaiskontakt 1b Schliesser (250V~/1A - Option)
4: KEY
5: KEY
Abbildung 12 – Anschluss Digital Eingang Key
