3 Bestückung mit optischen Komponenten / Équipement avec les composants optiques
Notwendige Komponenten für Bestückung mit Kupferkabel
Composants nécessaires pour raccordement FO
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation

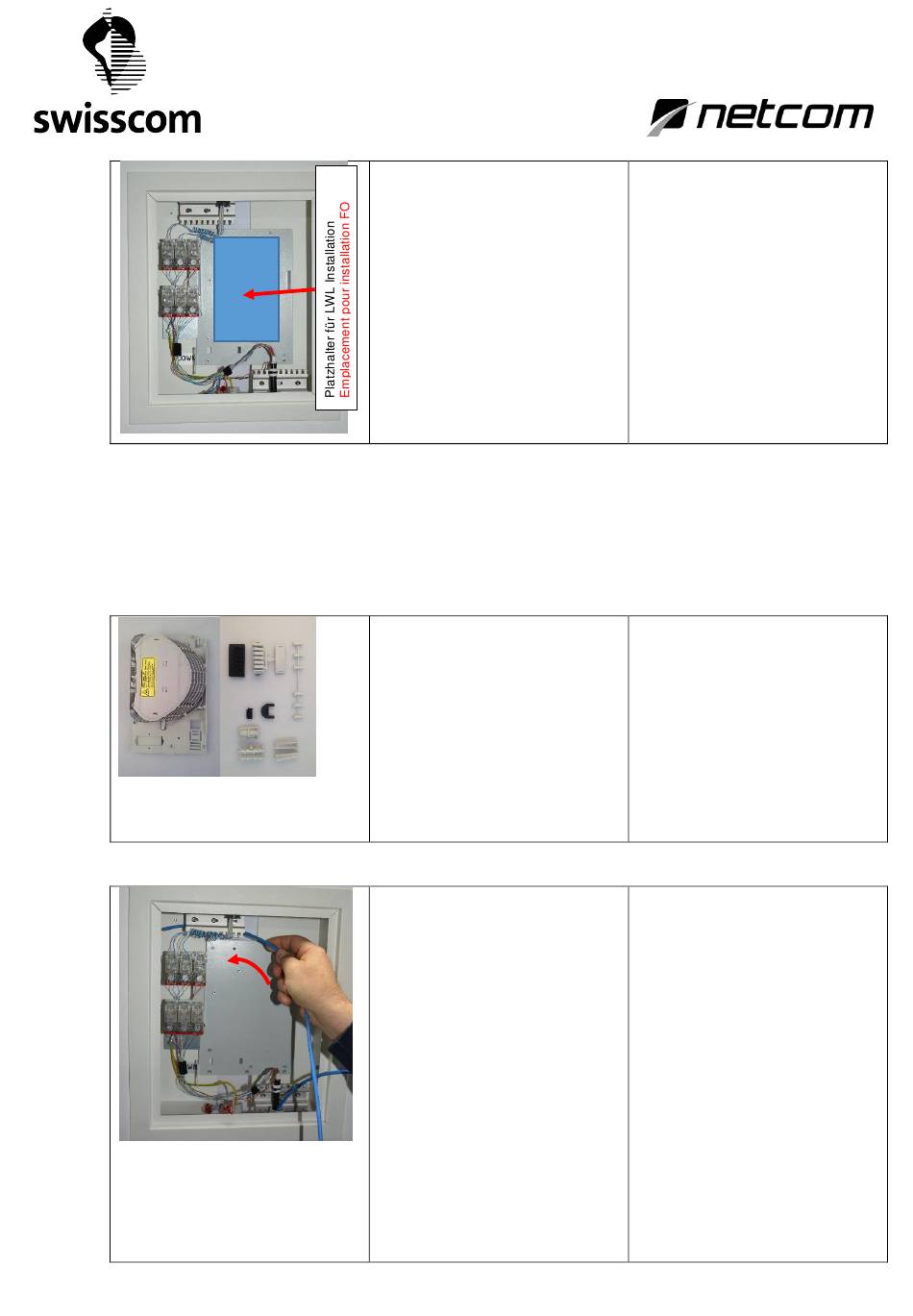

2.5. Ansicht HAK Kupfer

Ansicht fertig angeschlossener HAK mit
Kupfer
LWL-Set HAK 6 H V4
Art. Nr. Swisscom 155.938.4
Inhalt:
- Abfangung für Access Glasfaserkabel
- Abfangung für Inhousekabel
- 6 Spleisskassetten für
Schrumpfspleissschutz (SMOUV)
- Kassettendeckel mit Laserwarnschild
- Montageanleitung D+F
3.1. Einführen LWL Access Kabel
LWL Access Kabel gemäss Auftrag in
Gehäuse einführen
Das LWL Access Kabel wird 1 Umgang
gegen den Uhrzeigersinn rundum geführt
Benötige Länge Total
Kabel im Gehäuse
Führung in Faserablage
In Spleisskassette
2.5. Aperçu HAK Cu
Aperçu HAK raccordé en Cuivre
Set FO HAK 6 H V4
N° d'article Kablan 155.938.4
Contenu :
- Décharge de traction pour le câble de
raccordement
- Décharge de traction pour les câbles
Inhouse
- Cassettes d'épissure pour protection
thermorétractable (SMOUV)
- Couvercle pour cassette avec
autocollant d'avertissement laser
- Instruction de montage D+F
3.1. Introduction du câble Access FO
Introduire le câble Access FO dans le
boitier selon l'ordre
Le câble Access FO est acheminé dans
le boitier jusqu'aux supports en faisant un
1 tour dans le sens contraire des aiguilles
de la montre
2.8m
Longueur totale nécessaire
1.1 m
Câble dans le boitier
0.3 m
Guidage jusqu'aux cassettes 0.3m
1.4 m
Dans la cassette
V.1.0_10_2017
2.8m
1.1m
1.4m
