Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation

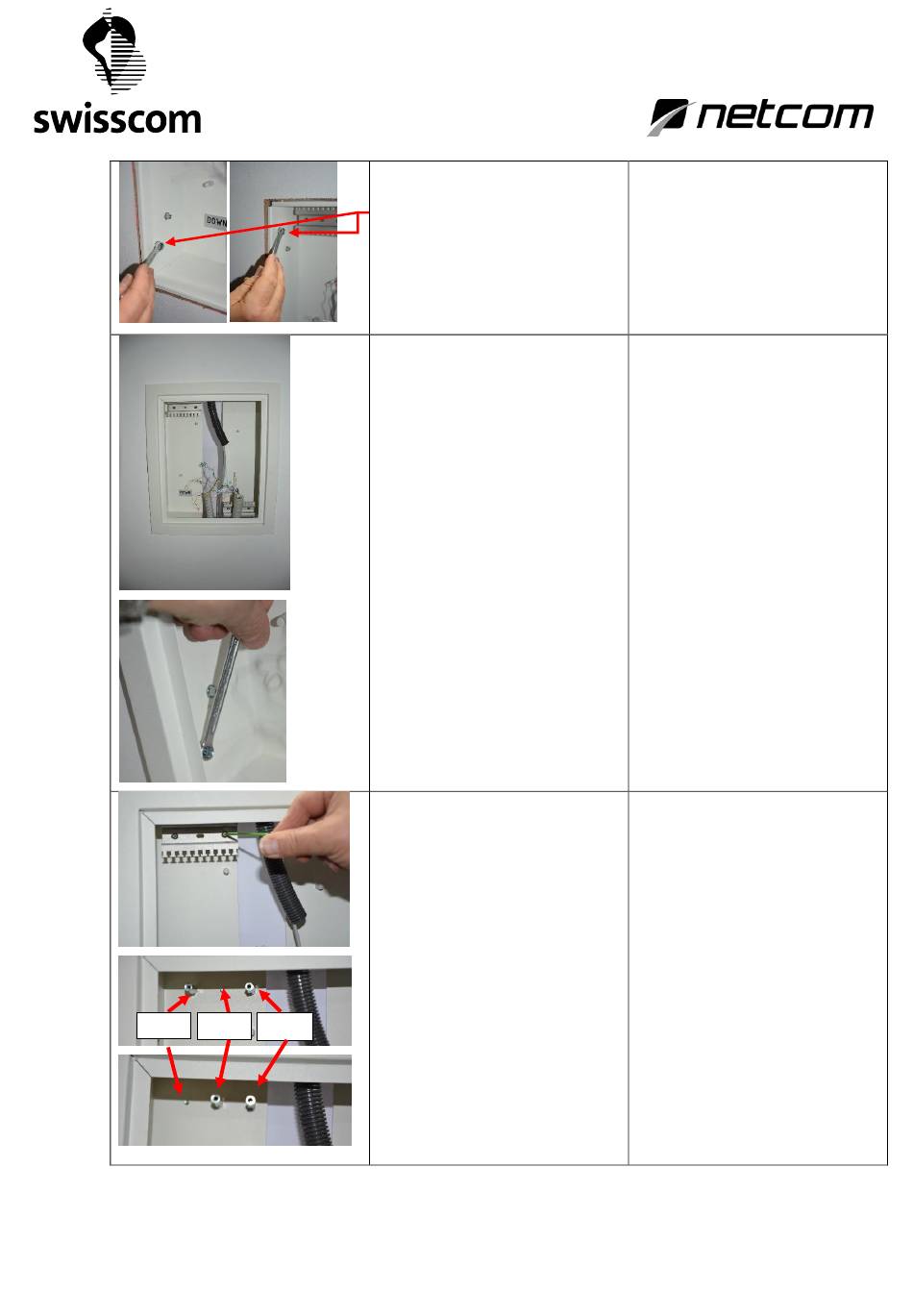

1.10. Fixierung Gehäuse
Mittels den 4 vorhanden Stellschrauben
ist es möglich, das Gehäuse in der Wand
Seitwärts zu fixieren und auszurichten.
Zusätzlich kann das neue Gehäuse
mittels Montageschaum oder Gips fixiert
werden
1.11. Montage Gehäuse
Nach dem Einbau und der Fixierung des
Gehäuses in der Wand kann der
Aufsetzrahmen montiert werden.
(falls keine Reparaturarbeiten am
Gebäude Verputz zu erstellen sind)
Fixierung Aufsetzrahmen mittels 4
Schrauben
1.12. Kabelhalter oben
Je nach Einführung oben ist der
Kabelhalter zu versetzen
Der vorhandene Bolzen Nr. 1 ist um eine
Position nach rechts zu versetzen (auf
Pos. 2) und dadurch ist es möglich, den
ganzen Kabelhalter nach rechts zu
verschieben.
Somit sollte es in den meisten Fällen
möglich sein, das Rohr von der
Gebäudeinstallation zu fixieren
1.10. Fixation du nouveau boitier
Aligner et fixer le nouveau boitier au
moyen des 4 vis dans le mur
De plus le nouveau coffret peut être fixé
au moyen de mousse de montage ou de
plâtre
1.11. Installation du boitier
Après le montage et la fixation du boitier
dans le mur, le cadre peut être mis en
place. (Si aucune réparation du mur / de
la paroi n'est nécessaire)
Le cadre est fixé au moyen des 4 vis
fournies.
1.12. Support de câble en haut
En fonction de la postions des tubes, le
support de câble peut être déplacé
La douille filetée numéro 1 peut être
déplacée sur la droite (en pos.2) afin de
déplacer le support de fixation des tubes
Il est ainsi possible de répondre à la
plupart des situations pour fixer
correctement les tubes
V.1.0_10_2017
6/16
