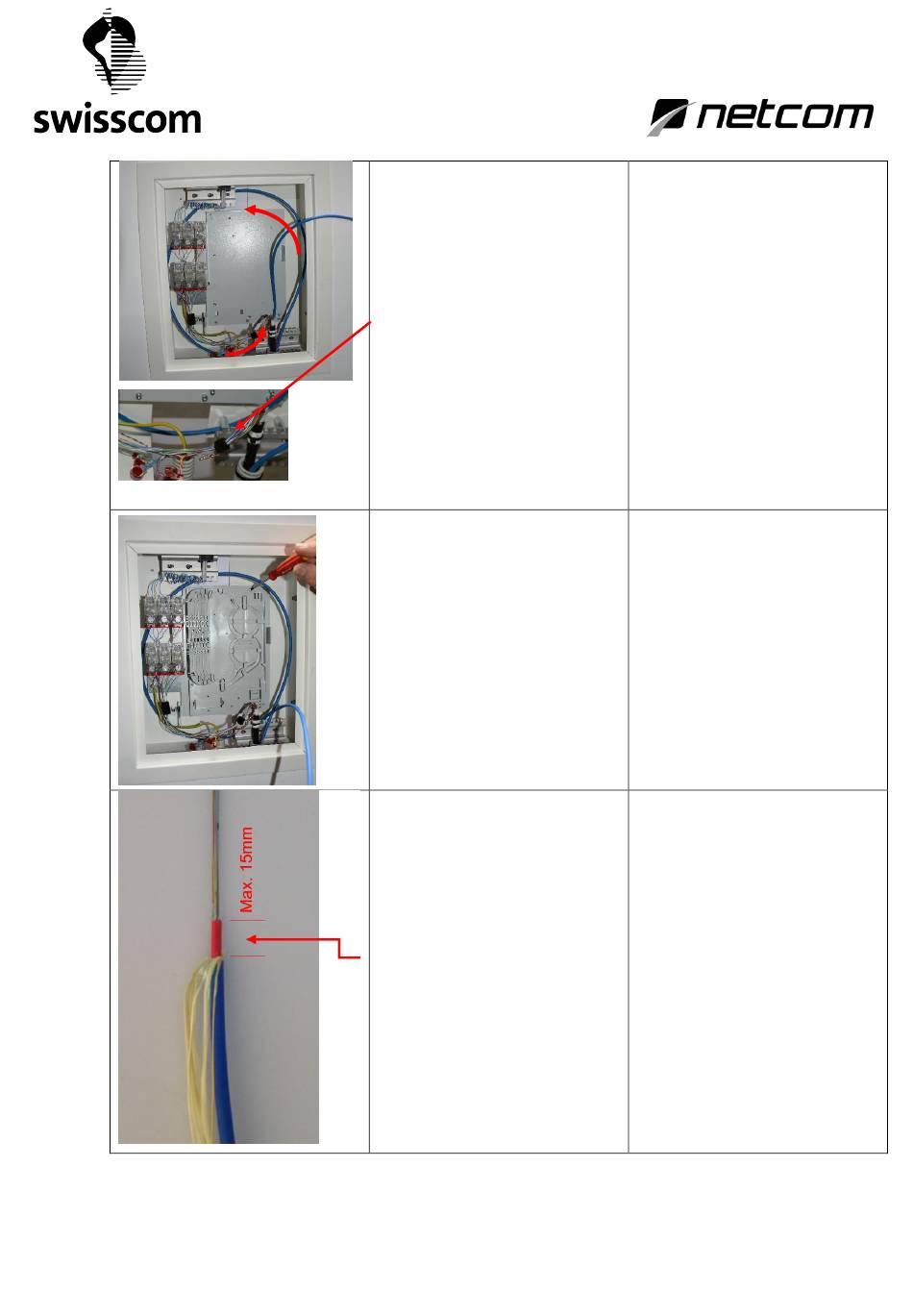

LWL Access Kabel wird unter dem
Bolzen durchgeführt
(Einhaltung Biegeradius)
3.2. Montage LWL-Set
Set mittels den beigelegten Schrauben
auf die Metallgrundplatte aufschrauben
Spleisskassetten einklicken falls nicht im
Set bereits ausgeführt
3.3. Vorbereitung LWL Accesskabel
Kabelmantel beim Halter markieren und
abisolieren
Etwa 100mm Aramidgarn für die
Zugentlastung übriglassen und nicht
abschneiden
Länge der noch vorhandenen Bündelader
max. 15mm
Das Kabel wird in den entsprechenden
Halter eingelegt und mittels dem
vorhandenen Aramidgarn Zugentlastet
(Zugentlastung gemäss den
untenstehenden Abbildungen)
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation
Le câble Access FO passe sous les
douilles filetées des rails de fixation
(Maintien du rayon de courbure)
3.2. Montage du set FO
Fixer le set sur la plaque de base
métallique au moyen des vis fournies.
Monter les cassettes d'épissures si celle-
ci ne sont pas déjà montées
3.3. Préparation du câble d'Access FO
Marquer et dénuder la gaine du câble en
fonction du support,
Garder env. 100mm de fils d'aramide
pour la décharge de traction.
Longueur faisceau de tube disponible
max.15mm
Le câble est déposé dans le support
correspondant. La décharge de traction
est faite avec les fils d'aramide.
(Montage détaillé ci-dessous)
