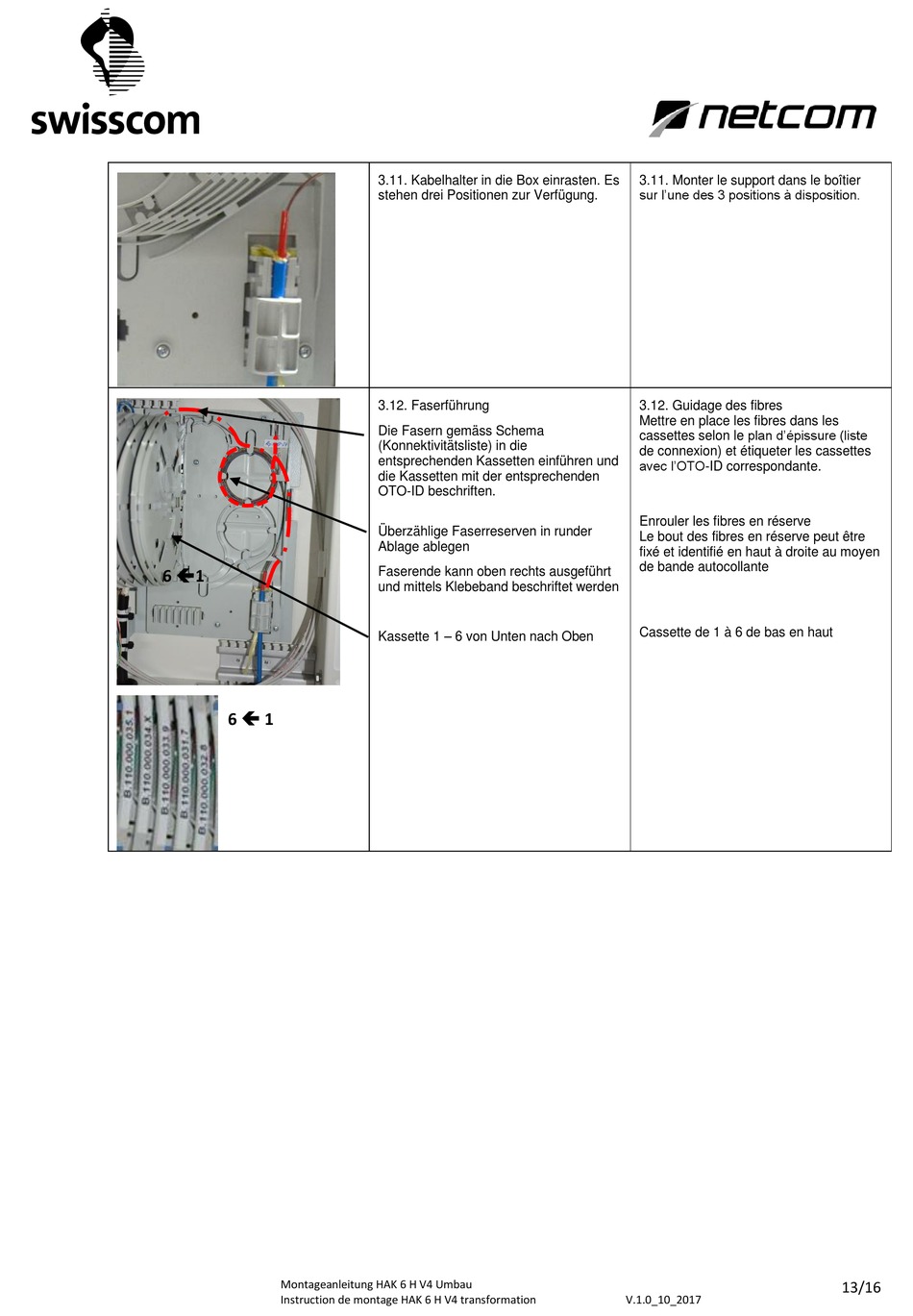

Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation
3.11. Kabelhalter in die Box einrasten. Es
stehen drei Positionen zur Verfügung.
3.12. Faserführung
Die Fasern gemäss Schema
(Konnektivitätsliste) in die
entsprechenden Kassetten einführen und
die Kassetten mit der entsprechenden
OTO-ID beschriften.
Überzählige Faserreserven in runder
Ablage ablegen
Faserende kann oben rechts ausgeführt
und mittels Klebeband beschriftet werden
Kassette 1 – 6 von Unten nach Oben
3.11. Monter le support dans le boîtier
sur l'une des 3 positions à disposition.
3.12. Guidage des fibres
Mettre en place les fibres dans les
cassettes selon le plan d'épissure (liste
de connexion) et étiqueter les cassettes
avec l'OTO-ID correspondante.
Enrouler les fibres en réserve
Le bout des fibres en réserve peut être
fixé et identifié en haut à droite au moyen
de bande autocollante
Cassette de 1 à 6 de bas en haut
V.1.0_10_2017
13/16
