Cu
1 – 3
4 - 6
Accesskabel
Câble d'Access
Installationskabel
Câble d'installation

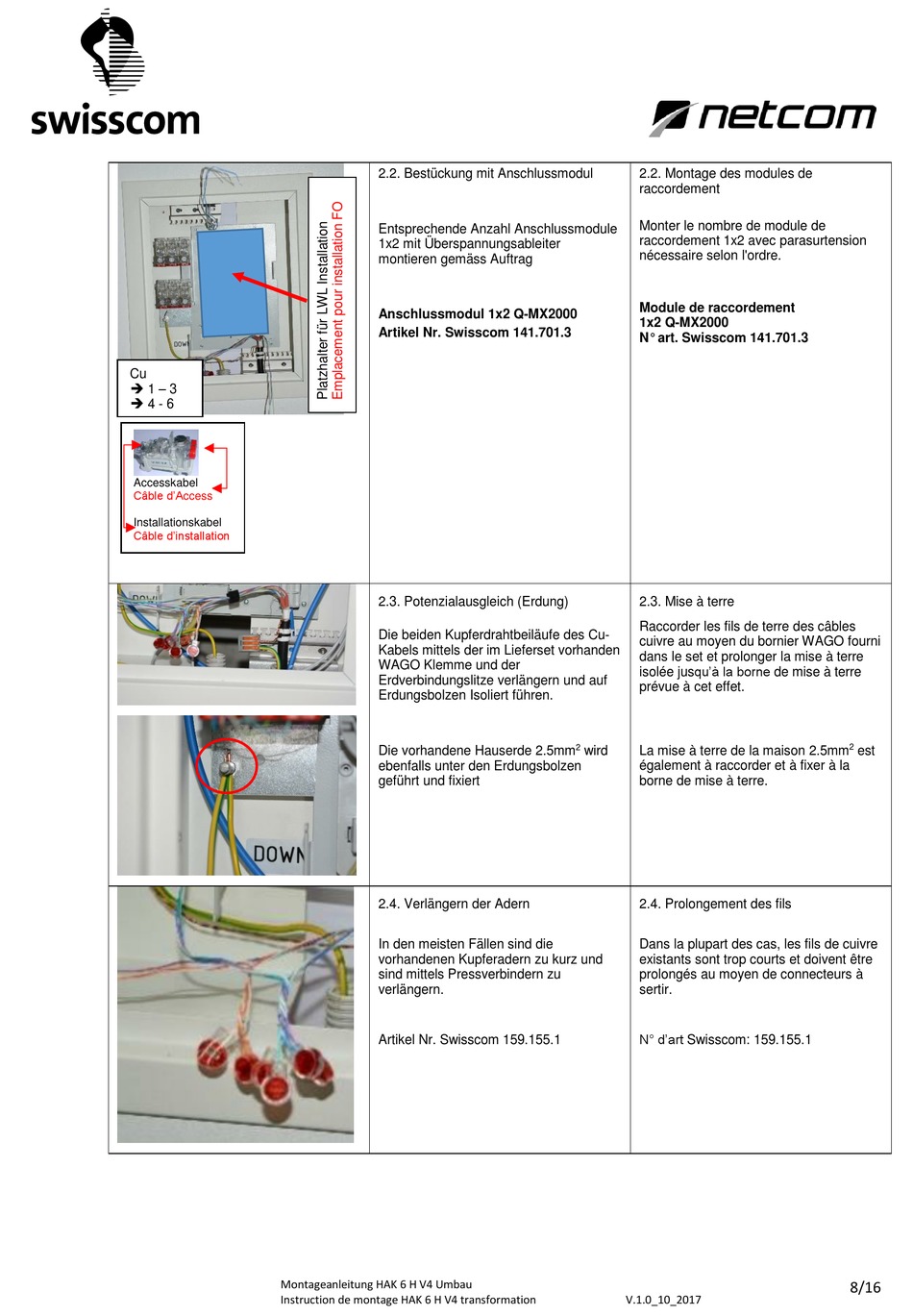

Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation
2.2. Bestückung mit Anschlussmodul
Entsprechende Anzahl Anschlussmodule
1x2 mit Überspannungsableiter
montieren gemäss Auftrag
Anschlussmodul 1x2 Q-MX2000
Artikel Nr. Swisscom 141.701.3
2.3. Potenzialausgleich (Erdung)
Die beiden Kupferdrahtbeiläufe des Cu-
Kabels mittels der im Lieferset vorhanden
WAGO Klemme und der
Erdverbindungslitze verlängern und auf
Erdungsbolzen Isoliert führen.
Die vorhandene Hauserde 2.5mm
ebenfalls unter den Erdungsbolzen
geführt und fixiert
2.4. Verlängern der Adern
In den meisten Fällen sind die
vorhandenen Kupferadern zu kurz und
sind mittels Pressverbindern zu
verlängern.
Artikel Nr. Swisscom 159.155.1
2.2. Montage des modules de
raccordement
Monter le nombre de module de
raccordement 1x2 avec parasurtension
nécessaire selon l'ordre.
Module de raccordement
1x2 Q-MX2000
N° art. Swisscom 141.701.3
2.3. Mise à terre
Raccorder les fils de terre des câbles
cuivre au moyen du bornier WAGO fourni
dans le set et prolonger la mise à terre
isolée jusqu'à la borne de mise à terre
prévue à cet effet.
2
wird
La mise à terre de la maison 2.5mm
également à raccorder et à fixer à la
borne de mise à terre.
2.4. Prolongement des fils
Dans la plupart des cas, les fils de cuivre
existants sont trop courts et doivent être
prolongés au moyen de connecteurs à
sertir.
N° d'art Swisscom: 159.155.1
V.1.0_10_2017
2
est
8/16
