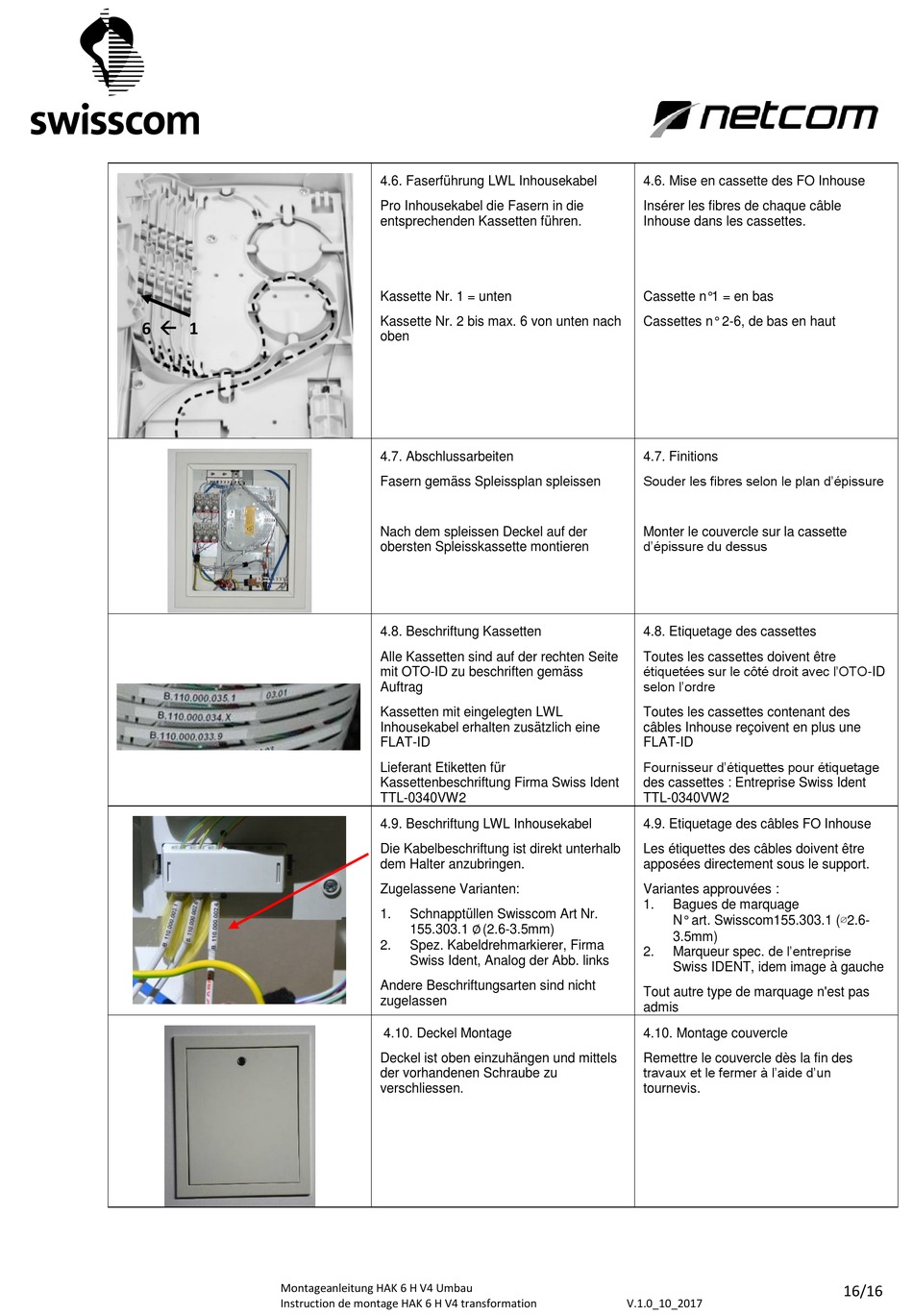

Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation
4.6. Faserführung LWL Inhousekabel
Pro Inhousekabel die Fasern in die
entsprechenden Kassetten führen.
Kassette Nr. 1 = unten
Kassette Nr. 2 bis max. 6 von unten nach
oben
4.7. Abschlussarbeiten
Fasern gemäss Spleissplan spleissen
Nach dem spleissen Deckel auf der
obersten Spleisskassette montieren
4.8. Beschriftung Kassetten
Alle Kassetten sind auf der rechten Seite
mit OTO-ID zu beschriften gemäss
Auftrag
Kassetten mit eingelegten LWL
Inhousekabel erhalten zusätzlich eine
FLAT-ID
Lieferant Etiketten für
Kassettenbeschriftung Firma Swiss Ident
TTL-0340VW2
4.9. Beschriftung LWL Inhousekabel
Die Kabelbeschriftung ist direkt unterhalb
dem Halter anzubringen.
Zugelassene Varianten:
1.
Schnapptüllen Swisscom Art Nr.
155.303.1 ∅ (2.6-3.5mm)
2.
Spez. Kabeldrehmarkierer, Firma
Swiss Ident, Analog der Abb. links
Andere Beschriftungsarten sind nicht
zugelassen
4.10. Deckel Montage
Deckel ist oben einzuhängen und mittels
der vorhandenen Schraube zu
verschliessen.
4.6. Mise en cassette des FO Inhouse
Insérer les fibres de chaque câble
Inhouse dans les cassettes.
Cassette n°1 = en bas
Cassettes n° 2-6, de bas en haut
4.7. Finitions
Souder les fibres selon le plan d'épissure
Monter le couvercle sur la cassette
d'épissure du dessus
4.8. Etiquetage des cassettes
Toutes les cassettes doivent être
étiquetées sur le côté droit avec l'OTO-ID
selon l'ordre
Toutes les cassettes contenant des
câbles Inhouse reçoivent en plus une
FLAT-ID
Fournisseur d'étiquettes pour étiquetage
des cassettes : Entreprise Swiss Ident
TTL-0340VW2
4.9. Etiquetage des câbles FO Inhouse
Les étiquettes des câbles doivent être
apposées directement sous le support.
Variantes approuvées :
1.
Bagues de marquage
N° art. Swisscom155.303.1 (∅2.6-
3.5mm)
Marqueur spec. de l'entreprise
2.
Swiss IDENT, idem image à gauche
Tout autre type de marquage n'est pas
admis
4.10. Montage couvercle
Remettre le couvercle dès la fin des
travaux et le fermer à l'aide d'un
tournevis.
V.1.0_10_2017
16/16
