Vorgehen / Procédure
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation

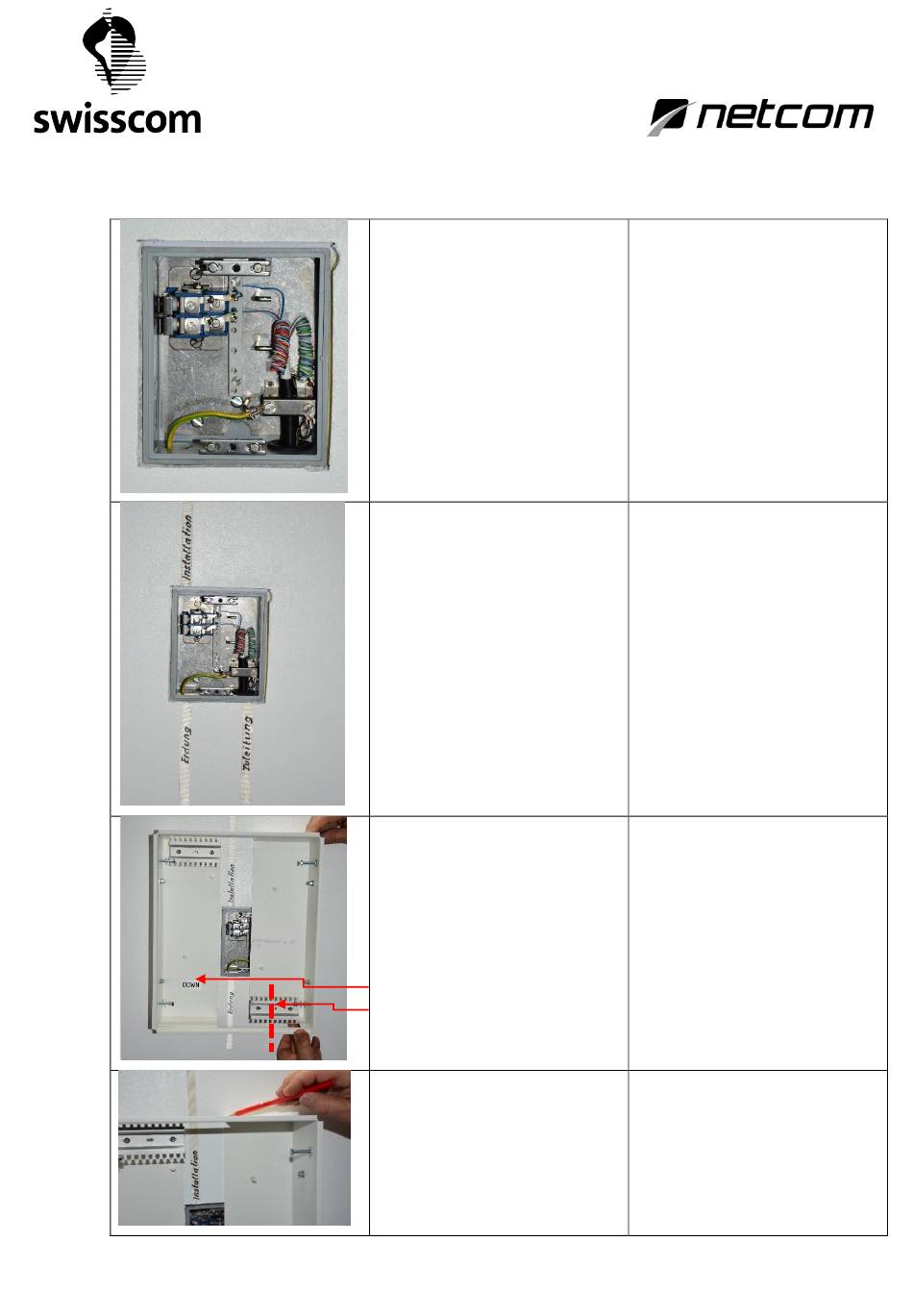

1.1. Ansicht alter bestehender HAK ET
2/6 UP mit Kupfer Anschlusselementen
In diesen alten UP Gehäusen besteht
keine Möglichkeit um LWL Komponenten
einzubauen
1.2. Bestehende Rohre
Die bestehenden Zuleitungen in der
Wand sind gemäss Abbildung
angeordnet
1.3. Platzierung neues Gehäuse
Je nach örtlichen Möglichkeiten ist das
neue Gehäuse zu platzieren
Optimalste Variante ist gemäss linker
Abbildung, da die bestehenden
Zuleitungen dadurch am einfachsten
befestigt werden können.
Beschriftung " Down" (unten) beachten
Access Kupferkabel Zuleitung
unterirdisch
1.4. Markieren neues Gehäuse
Umrisse des neuen Gehäuses markieren
1.1. Aperçu ancien HAK ET 2/6 UP
existant avec éléments de raccordement
Cu.
Dans ces anciens boitiers encastrés, il
est impossible d'installer des composants
FO.
1.2. Tubes existants
Les tubes existants dans la paroi sont
disposés selon l'image à gauche
1.3. Placement du nouveau boitier
Placer le nouveau boitier selon la
possibilité et la situation.
La variante optimale est illustrée sur
l'image à gauche. Les lignes existantes
peuvent ainsi être fixée plus facilement
Fixation avec l'étiquette „Down" contre le
bas
Câble d'Access cuivre souterrain
1.4. Marquage du nouveau coffret
Marquer le contour du nouveau coffret
