Installation der LWL Inhousekabel / Installation des câbles FO Inhouse
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation

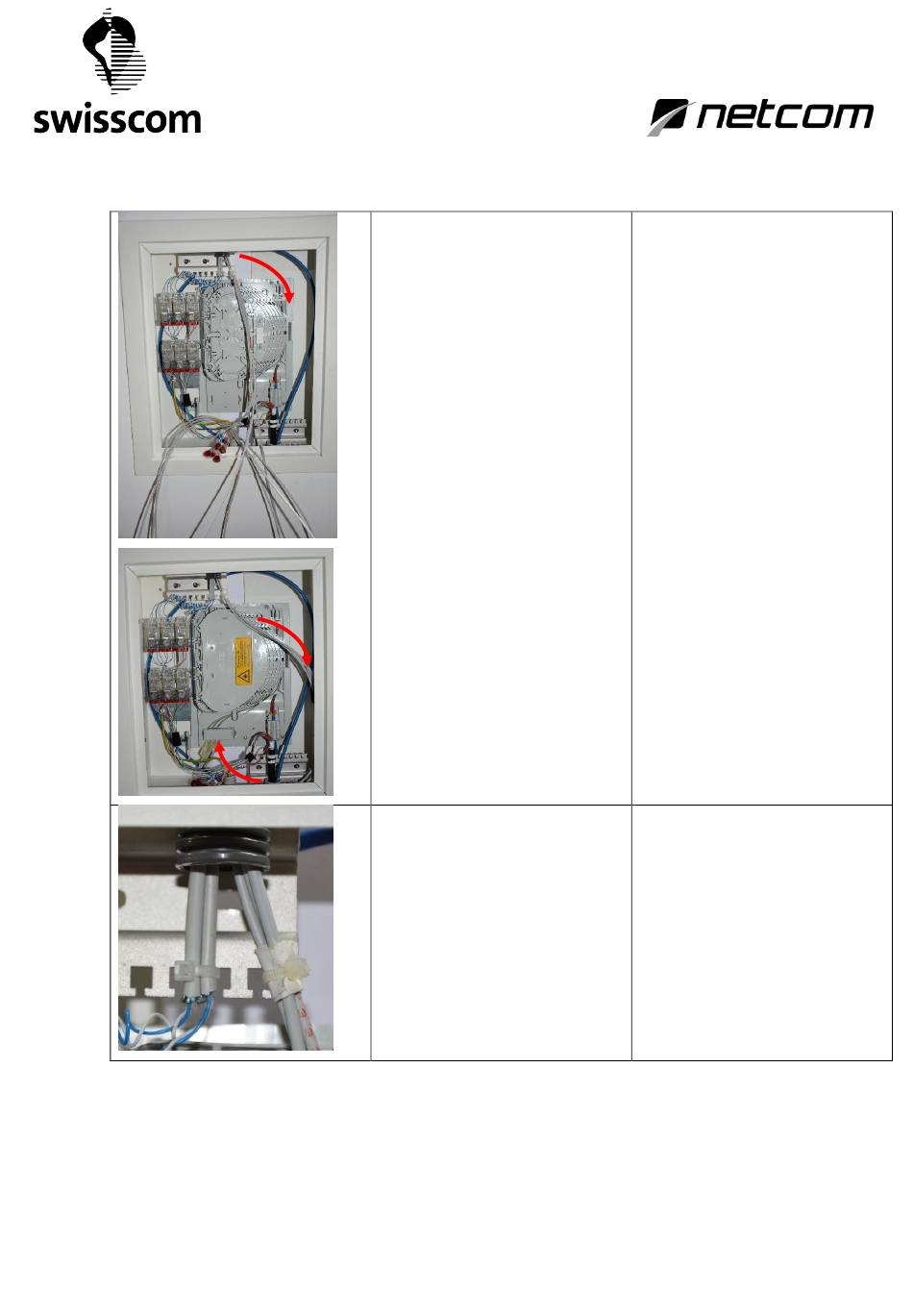

4.1.Führung LWL Inhousekabel
Anzahl LWL Kabel gemäss Auftrag in
Gehäuse einführen
Die LWL Inhousekabel werden ½
Umgang im Uhrzeigersinn geführt
Benötige Länge Total
Kabel im Gehäuse
Führung in Faserablage
In Spleisskassette
4.2. Fixierung LWL Inhousekabel
LWL Inhousekabel nicht direkt mit
Kabelbinder auf den Mantel fixieren,
sondern müssen mit Glasgewebeband
(2 Lagen) geschützt werden
Kupferkabel dürfen ohne Klebeband
fixiert werden
4.1. Introduction des câbles Inhouse FO
Introduire le nombre de câble Inhouse
nécessaire selon l'ordre
Les câbles sont acheminés jusqu'aux
supports dans le boitier en faisant un 1/2
tour dans le sens des aiguilles de la
montre
Longueur totale nécessaire
2.2m
Câble dans le boitier
0.6 m
Guidage jusqu'aux cassettes 0.2m
0.2 m
Dans la cassette
1.4 m
4.2. Fixation des câbles Inhouse FO
Les câbles Inhouse ne doivent pas être
attachés directement mais doivent être
protégés par minimum avec 2 couches de
bande de tissus de verre.
Les câbles Cu peuvent être attaché sans
protection (bande de tissus de verre).
V.1.0_10_2017
2.2m
0.6m
1.4m
14/16
