Bestückung mit Kupfer Komponenten / Équipement en cuivre
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation

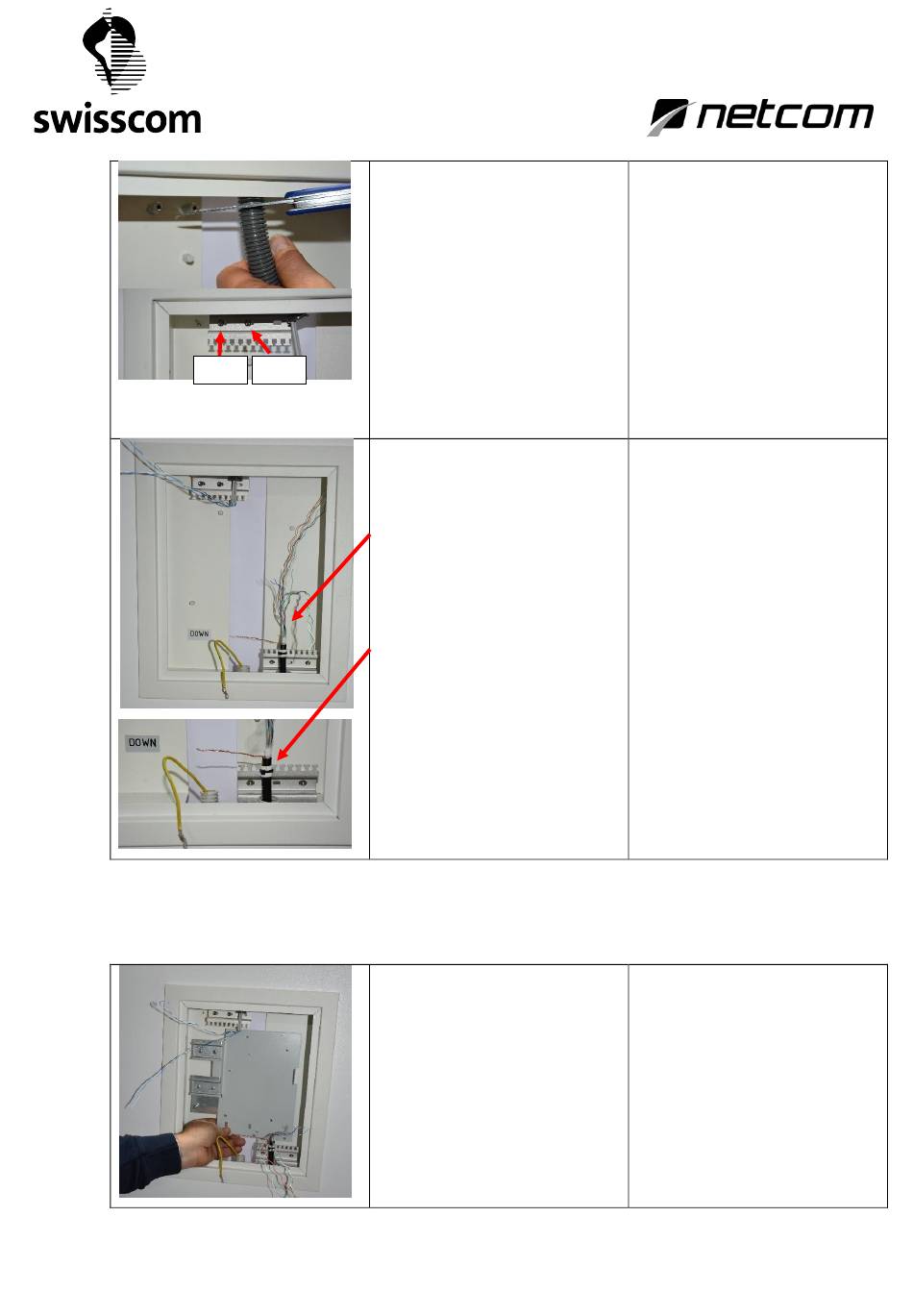

1.13. Rohre der Zuleitungen einkürzen
!!
Die verschiedenen vorhandenen
Zuleitungsrohre sind Vorsichtig
einzukürzen, da sich die
Installationskabel darin befinden.
Kabelhalter wieder montieren auf Pos.
2+3
Einführung Rohre in Gehäuse max.
15mm
1.14. Ansicht Gehäuse mit fixierten
Rohren
Das vorhanden Cu-Access Kabel infolge
des eventuell vorhandenen
Aralditabgusses nach Möglichkeit
zurückstossen und danach auf dem
Kabelhalter fixieren. Falls ein
zurückstossen nicht möglich ist, kann das
Cu-Kabel auch länger sein als abgebildet
Kabel mittels Kabelbinder am
entsprechenden Halter mindestens 1x
befestigen
Beim Kabelübergang ist als Schutz ein
Glasgewebeband Wickel zu erstellen
Falls notwendig Kabelhalter vorher
ebenfalls entfernen und notfalls die
Fixierungsbolzen versetzen analog Punkt
12 damit das Kabel befestigt werden
kann
2.1. Montage Grundplatte
Die im Lieferumfang vorhandene
Grundplatte mittels Kunststoffschrauben
festschrauben
(Isolieren gegenüber Metallgehäuse)
1.13. Raccourcir les tubes
!!
Les différents tubes existants doivent
être soigneusement raccourcis car les
câbles d'installation s'y trouvent encore
en service.
Remettre en place le support de fixation
des câbles en pos. 2+3
Introduction des tubes dans le boitier
max. 15mm
1.14.
Aperçu du boitier avec les tubes
fixés
Si le câble Cu-Access a un bouchon
d'araldit, celui-ci doit être si possible
repousser dans l'installation puis être fixé
sur le point de fixation prévu. Si il ne peut
pas être repoussé dans l'installation, il
peut rester plus long que l'illustration.
Fixer le câble au moyen d'au moins une
attache de câble sur le support.
Protéger les fils à la transition à l'aide de
bande de tissus de verre.
Si nécessaire le support de câble peut
être démonter et le cas échéant déplacer
comme au point 12, et ainsi garantir une
fixation optimale du câble.
2.1. Montage de la plaque de base
Montage de la plaque de base incluse
dans le set au moyen des vis
synthétiques.
(Isolée par rapport au boîtier en métal)
V.1.0_10_2017
7/16
