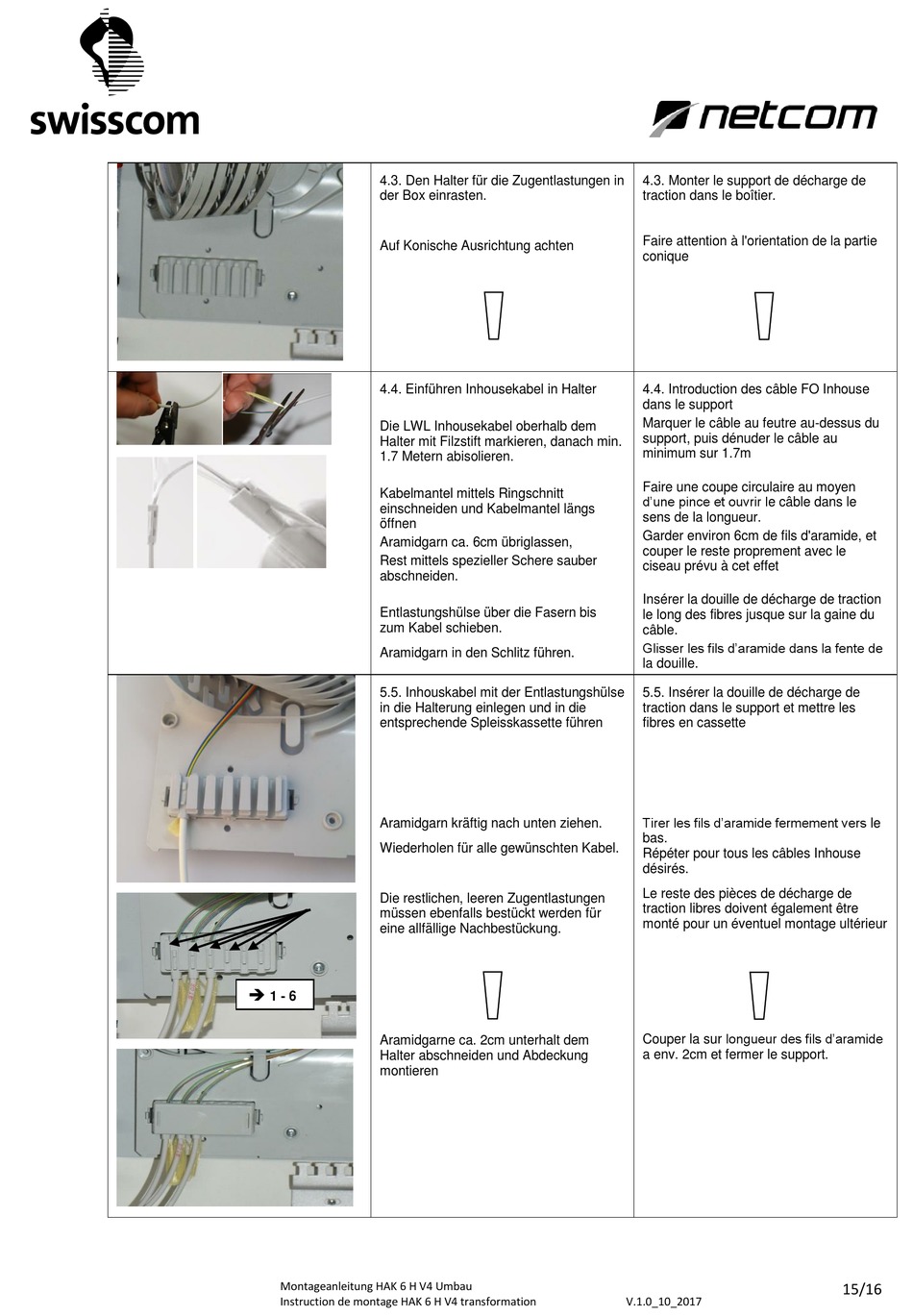

4.3. Den Halter für die Zugentlastungen in
der Box einrasten.
Auf Konische Ausrichtung achten
4.4. Einführen Inhousekabel in Halter
Die LWL Inhousekabel oberhalb dem
Halter mit Filzstift markieren, danach min.
1.7 Metern abisolieren.
Kabelmantel mittels Ringschnitt
einschneiden und Kabelmantel längs
öffnen
Aramidgarn ca. 6cm übriglassen,
Rest mittels spezieller Schere sauber
abschneiden.
Entlastungshülse über die Fasern bis
zum Kabel schieben.
Aramidgarn in den Schlitz führen.
5.5. Inhouskabel mit der Entlastungshülse
in die Halterung einlegen und in die
entsprechende Spleisskassette führen
Aramidgarn kräftig nach unten ziehen.
Wiederholen für alle gewünschten Kabel.
Die restlichen, leeren Zugentlastungen
müssen ebenfalls bestückt werden für
eine allfällige Nachbestückung.
1 - 6
Aramidgarne ca. 2cm unterhalt dem
Halter abschneiden und Abdeckung
montieren
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation
4.3. Monter le support de décharge de
traction dans le boîtier.
Faire attention à l'orientation de la partie
conique
4.4. Introduction des câble FO Inhouse
dans le support
Marquer le câble au feutre au-dessus du
support, puis dénuder le câble au
minimum sur 1.7m
Faire une coupe circulaire au moyen
d'une pince et ouvrir le câble dans le
sens de la longueur.
Garder environ 6cm de fils d'aramide, et
couper le reste proprement avec le
ciseau prévu à cet effet
Insérer la douille de décharge de traction
le long des fibres jusque sur la gaine du
câble.
Glisser les fils d'aramide dans la fente de
la douille.
5.5. Insérer la douille de décharge de
traction dans le support et mettre les
fibres en cassette
Tirer les fils d'aramide fermement vers le
bas.
Répéter pour tous les câbles Inhouse
désirés.
Le reste des pièces de décharge de
traction libres doivent également être
monté pour un éventuel montage ultérieur
Couper la sur longueur des fils d'aramide
a env. 2cm et fermer le support.
