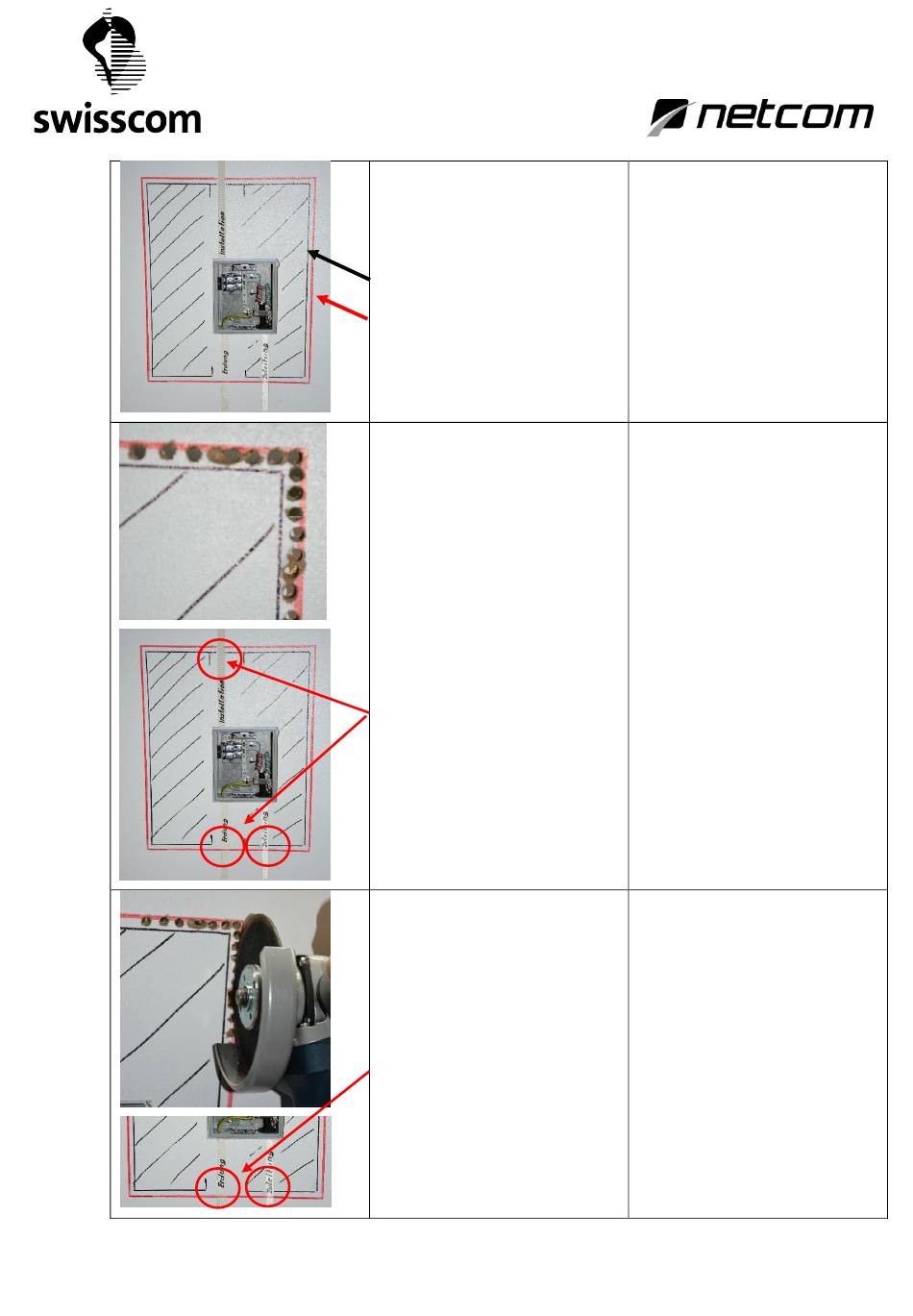

1.5. Festlegen Aussparung in Mauer
Entgegen der Gehäusegrösse muss
rundum je 15 mm grösser angezeichnet
und ausgeschnitten werden
Innere Linie
Äussere Linie
1.6. Ausspitzen / Freilegen in Mauer
Je nach Verputzart der Gebäudefassade
ist es ratsam die Umrisse des Gehäuses
mittels Bohrer aneinandergereiht
abzugrenzen
Dadurch wird die Gefahr eines absplittern
der Gebäudefassade minimiert
!!
Achtung beim Bohren, die
verschiedenen Zuleitungen Oben und
Unten beachten (3 Rohre)
1.7. Gebäudefassade anschneiden
Gebäudefassade mittels
Trennschneidmaschine anschneiden
Dadurch wird die Gefahr eines absplittern
der Gebäudefassade minimiert
!!
Achtung beim Anschneiden und
Freilegen die verschiedenen
Zuleitungen Oben und Unten beachten
(3 Rohre)
Montageanleitung HAK 6 H V4 Umbau
Instruction de montage HAK 6 H V4 transformation
1.5. Définir la découpe dans le mur
L'ouverture à réaliser dans le mur doit
être 15 mm plus grande tout autour du
nouveau boitier
Gehäuse Grösse
Ligne intérieur
Aufzuschneidende
Ligne extérieur
Grösse in Wand
1.6. Préparation pour la découpe du mur
En fonction du type de façade, il est
conseillé de délimiter le contour du coffret
au moyen de percements alignés.
Ainsi le risque d'éclatement de la façade
est réduit.
!!
Attention, ne pas endommager
l'installation existante (3 tubes) aux
différentes introductions en bas et en
haut lors du percement
1.7. Découpe de la façade
Découper la façade le long du marquage
à l'aide d'une meule
Ainsi le risque d'éclatement de la façade
est réduit.
!!
Attention, ne pas endommager
l'installation existante (3 tubes) aux
différentes introductions en bas et en
haut lors de la découpe
V.1.0_10_2017
Taille du coffret
Taille de la découpe
dans le mur
4/16
