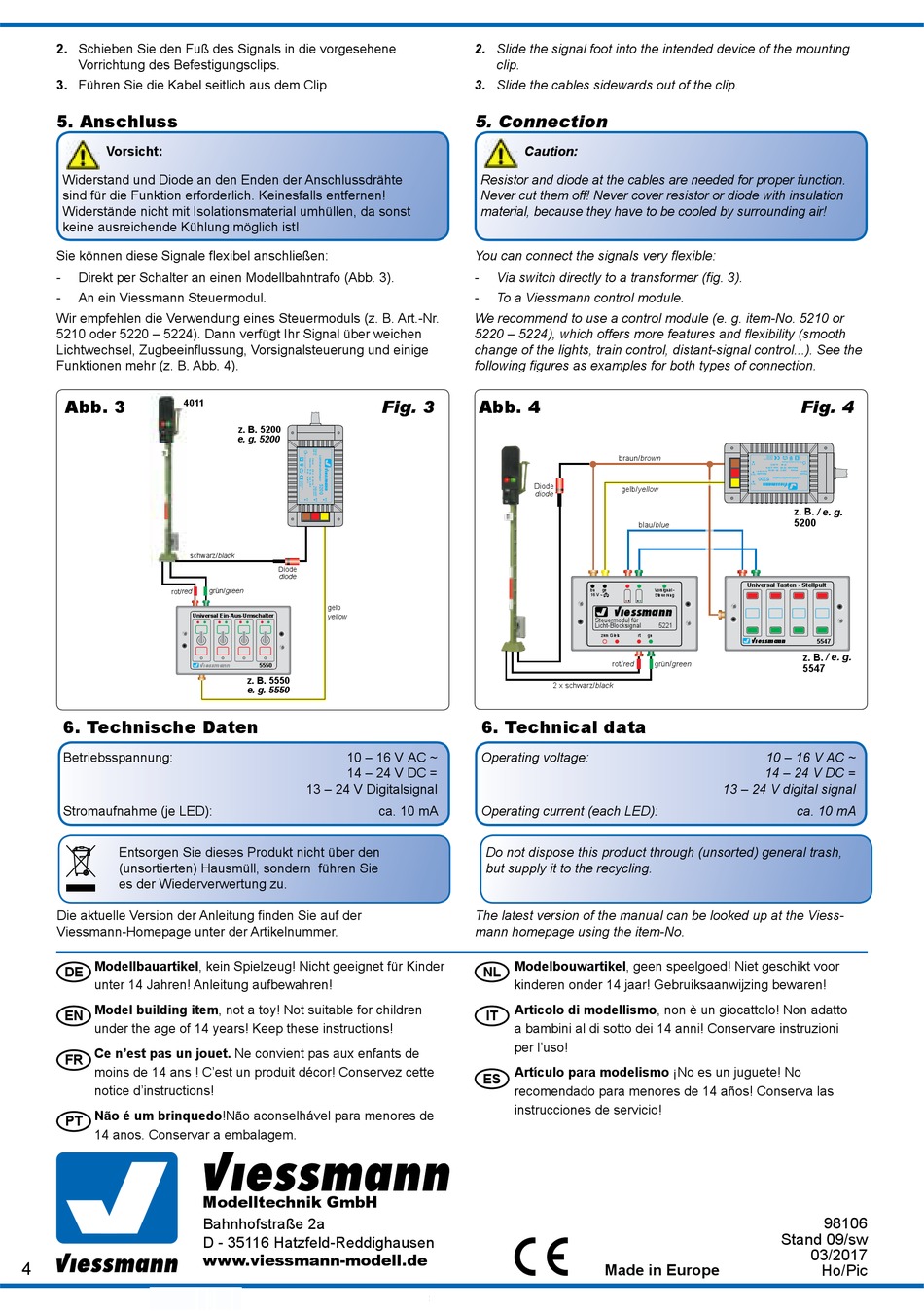

2. Schieben Sie den Fuß des Signals in die vorgesehene
Vorrichtung des Befestigungsclips.
3. Führen Sie die Kabel seitlich aus dem Clip
5. Anschluss
Vorsicht:
Widerstand und Diode an den Enden der Anschlussdrähte
sind für die Funktion erforderlich. Keinesfalls entfernen!
Widerstände nicht mit Isolationsmaterial umhüllen, da sonst
keine ausreichende Kühlung möglich ist!
Sie können diese Signale flexibel anschließen:
-
Direkt per Schalter an einen Modellbahntrafo (Abb. 3).
-
An ein Viessmann Steuermodul.
Wir empfehlen die Verwendung eines Steuermoduls (z. B. Art.-Nr.
5210 oder 5220 – 5224). Dann verfügt Ihr Signal über weichen
Lichtwechsel, Zugbeeinflussung, Vorsignalsteuerung und einige
Funktionen mehr (z. B. Abb. 4).
Abb. 3
4011
schwarz/black
rot/
red
Universal Ein-Aus-Umschalter
6. Technische Daten
Betriebsspannung:
Stromaufnahme (je LED):
Entsorgen Sie dieses Produkt nicht über den
(unsortierten) Hausmüll, sondern führen Sie
es der Wiederverwertung zu.
Die aktuelle Version der Anleitung finden Sie auf der
Viessmann-Homepage unter der Artikelnummer.
Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder
DE
unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet. Ne convient pas aux enfants de
FR
moins de 14 ans ! C'est un produit décor! Conservez cette
notice d'instructions!
Não é um brinquedo!Não aconselhável para menores de
PT
14 anos. Conservar a embalagem.
4
z. B. 5200
e. g. 5200
Diode
diode
grün/
green
gelb
yellow
viessmann
5550
z. B. 5550
e. g. 5550
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V Digitalsignal
Modelltechnik GmbH
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
2. Slide the signal foot into the intended device of the mounting
clip.
3. Slide the cables sidewards out of the clip.
5. Connection
Caution:
Resistor and diode at the cables are needed for proper function.
Never cut them off! Never cover resistor or diode with insulation
material, because they have to be cooled by surrounding air!
You can connect the signals very flexible:
-
Via switch directly to a transformer (fig. 3).
-
To a Viessmann control module.
We recommend to use a control module (e. g. item-No. 5210 or
5220 – 5224), which offers more features and flexibility (smooth
change of the lights, train control, distant-signal control...). See the
following figures as examples for both types of connection.
Abb. 4
Fig. 3
Diode
diode
2 x schwarz/black
6. Technical data
Operating voltage:
ca. 10 mA
Operating current (each LED):
Do not dispose this product through (unsorted) general trash,
but supply it to the recycling.
The latest version of the manual can be looked up at the Viess-
mann homepage using the item-No.
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adatto
IT
a bambini al di sotto dei 14 anni! Conservare instruzioni
per l'uso!
Artículo para modelismo ¡No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
braun/brown
gelb/yellow
blau /blue
Universal Tasten - Stellpult
bn
ge
Vorsignal -
16 V ~
Steuerung
viessmann
Steuermodul für
Licht-Blocksignal
5221
zum Gleis
rt
gn
Viessmann
rot/red
grün/green
14 – 24 V DC =
13 – 24 V digital signal
Made in Europe
Fig. 4
z. B.
/ e. g.
5200
5547
z. B.
/ e. g.
5547
10 – 16 V AC ~
ca. 10 mA
98106
Stand 09/sw
03/2017
Ho/Pic
