NOTA: Sono disponibili prolunghe del cavo di 1,2 m (4'), solo per il connettore Tipo A, per au-
mentare la lunghezza del cavo fino a 9,7 m (32'). Per installare una prolunga, rimuovere prima il
cavo dell'imager dall'unità portatile, allentando il dado zigrinato. Collegare la prolunga / le pro-
lunghe all'unità portatile, come descritto sopra (Figura 6). L'estremità a forma di chiave del cavo
della testa dell'imager si inserisce nell'estremità con slot della prolunga.
3.5

Installazione degli accessori della telecamera

La Figura 8 mostra uno specchietto, un gancio e un magnete (accessori venduti separatamente).
Ciascun accessorio si collega alla testa dell'imager con connettore Tipo A (in dotazione), nello
stesso modo.

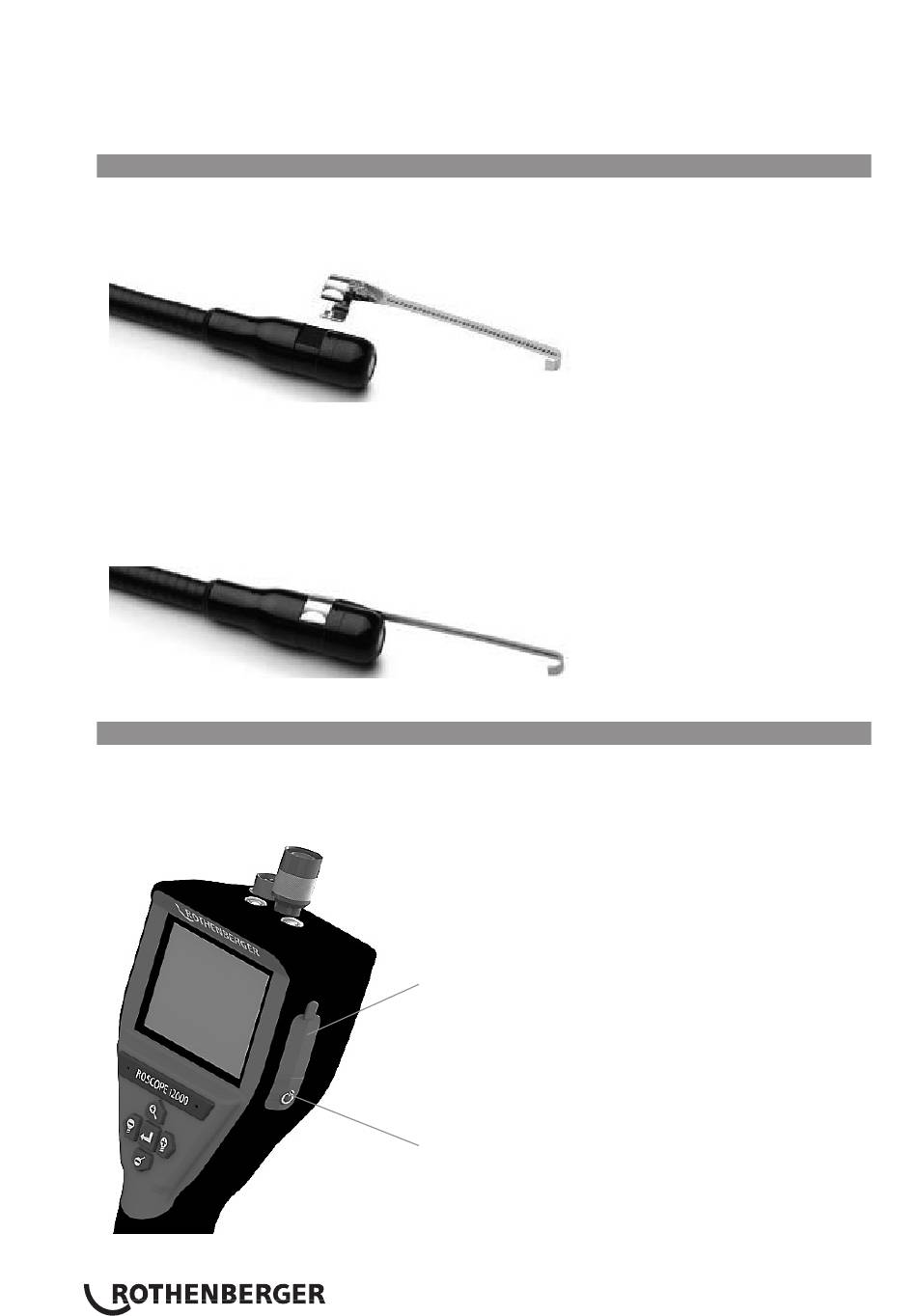

Figura 8 – Accessori con connettore di tipo A (venduti separatamente)
Per collegare un accessorio, tenere la testa dell'imager come illustrato nella Figura 8. Far sci-
volare l'estremità semicircolare dell'accessorio sopra le linguette della testa dell'imager, come
illustrato nella Figura 8, quindi ruotare l'accessorio di 1/4 di giro in modo tale che il braccio lungo
dell'accessorio fuoriesca dalla testa dell'imager (vedere la Figura 9).
Figura 9 – Installazione di un accessorio sull'imager con connettore Tipo A
3.6

Installazione della scheda di memoria SD

Utilizzando la linguetta sul coperchio della porta (Figura 10), rimuovere il coperchio sollevandolo e
tirandolo per scoprire lo slot della scheda SD (inclusa). Inserire la scheda SD nello slot (Figura 11),
accertandosi che i contatti siano rivolti verso di sé e che la parte ad angolo della scheda sia rivolta
verso il basso.
Figura 10 – Coperchio della porta e pulsante di accensione
82
Coperchio in gomma siliconata
Pulsante di accensione
