Modelle
Typ Messer
Messer Typ C
1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige
Handkurbeln (Messer sollte Werkstück nur minimal berühren)
2) Die Handkurbeln um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und
Werkstück entsteht (beide Kurbeln gleichzeitig auf-/ ab-drehen, um ein Verkanten zu vermeiden)
3) Durch herunterdrücken des Hebels wird der Stein / die Platte durchtrennt
Typ Messer
Messer Typ A
1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige
Rändelmutter (Messer sollte Werkstück nur minimal berühren)
2) Die Rändelmutter um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und
Werkstück entsteht
3) Durch herunterdrücken des Hebels wird der Stein / die Platte durchtrennt
---

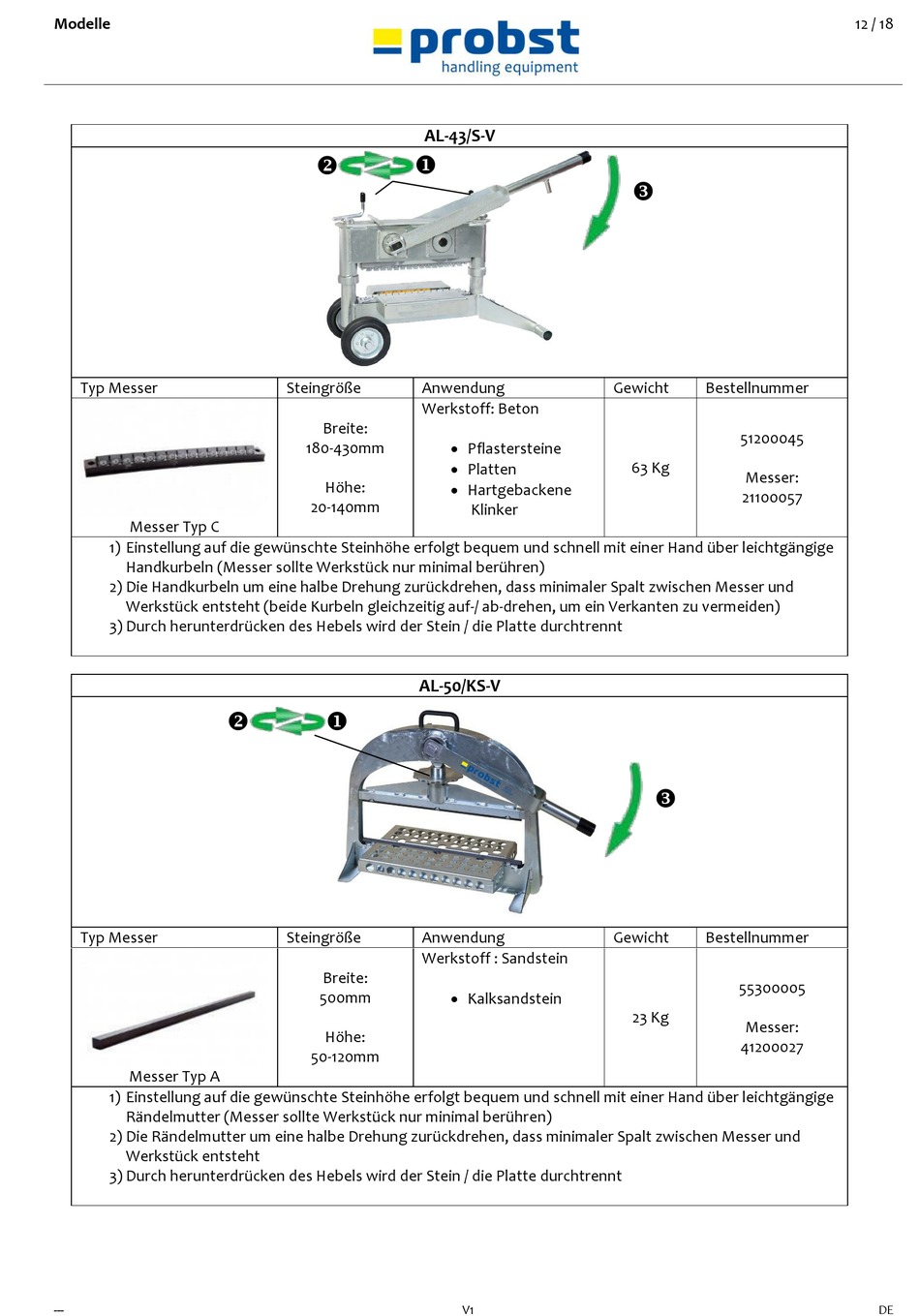

AL-43/S-V
Steingröße
Anwendung
Werkstoff: Beton
Breite:
• Pflastersteine
180-430mm
• Platten
• Hartgebackene
Höhe:
20-140mm
AL-50/KS-V
Steingröße
Anwendung
Werkstoff : Sandstein
Breite:
• Kalksandstein
500mm
Höhe:
50-120mm
Gewicht
63 Kg
Klinker
Gewicht
23 Kg
V1
Bestellnummer
51200045
Messer:
21100057
Bestellnummer
55300005
Messer:
41200027
12 / 18
