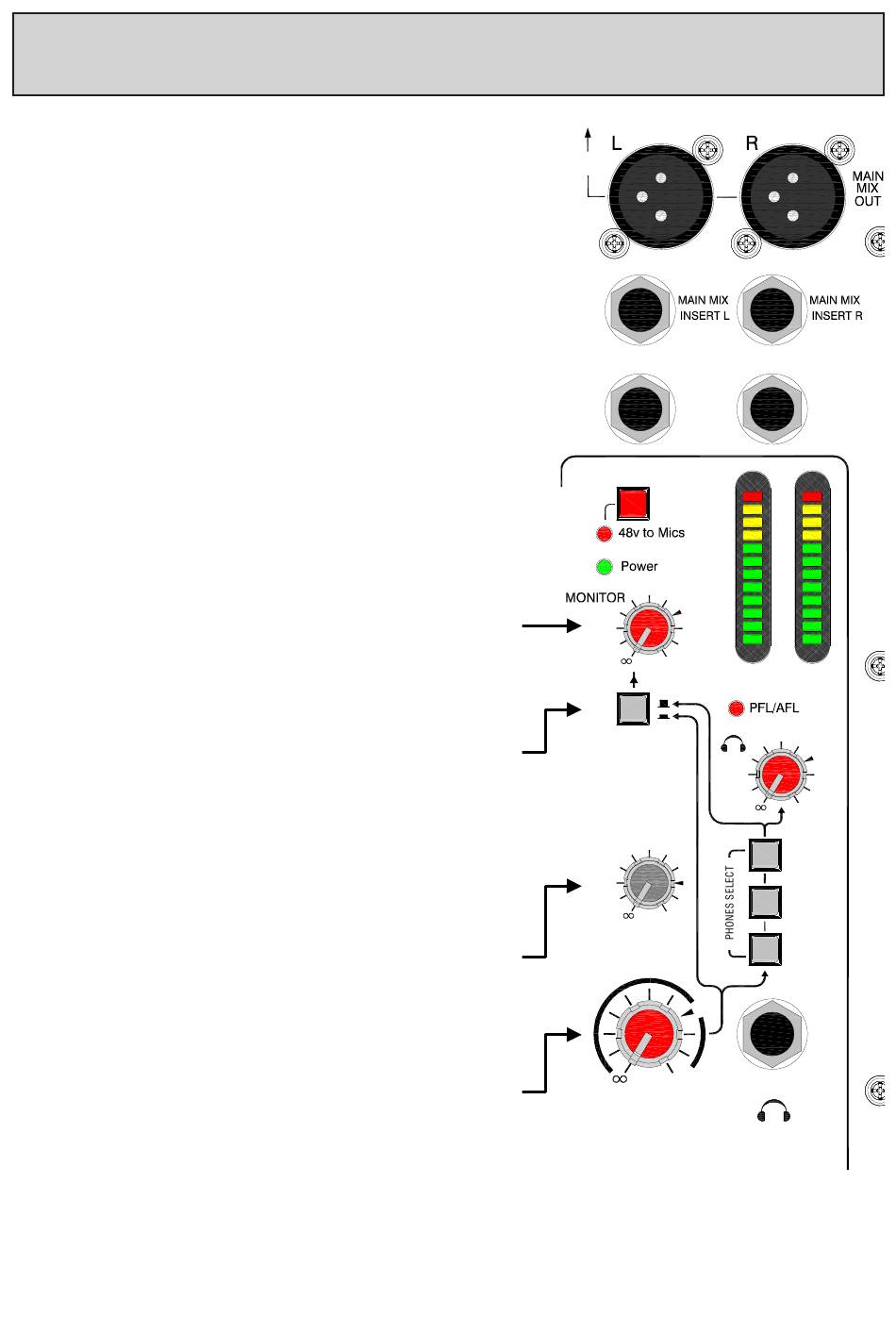

Monitorpegelregler (MONITOR LEVEL)
Regelt den Pegel der Stereo-Monitorausgänge im Be-
reich zwischen –unendlich (vollständig gedämpft) bis
zu einer Verstärkung von +10 dB.
Wahl der Abhörquelle (Monitor Source)
Mit dieser Taste bestimmen Sie, ob an den Cinch-
buchsen des Monitorausgangs die Kopfhörer-Abhör-
mischung oder die Stereosumme ausgegeben werden
soll. Nutzen Sie sie, um die Monitorausgänge mit einem
von der Kopfhörermischung unabhängigen Signal zu
versorgen.
Aux-Pegelregler (AUX MIX LEVEL)
Masterregler für den Ausgangspegel des Aux-Busses.
Regelbereich: –unendlich (vollständig gedämpft) bis
+6 dB Verstärkung.
Pegelregler für die Stereosumme
(MAIN MIX LEVEL)
Masterregler für den Ausgangspegel der Stereosumme.
Regelbereich: –unendlich (vollständig gedämpft) bis
+10 dB Verstärkung.
