VI 021
S-DIAS ANSCHALTMODUL VARAN
3

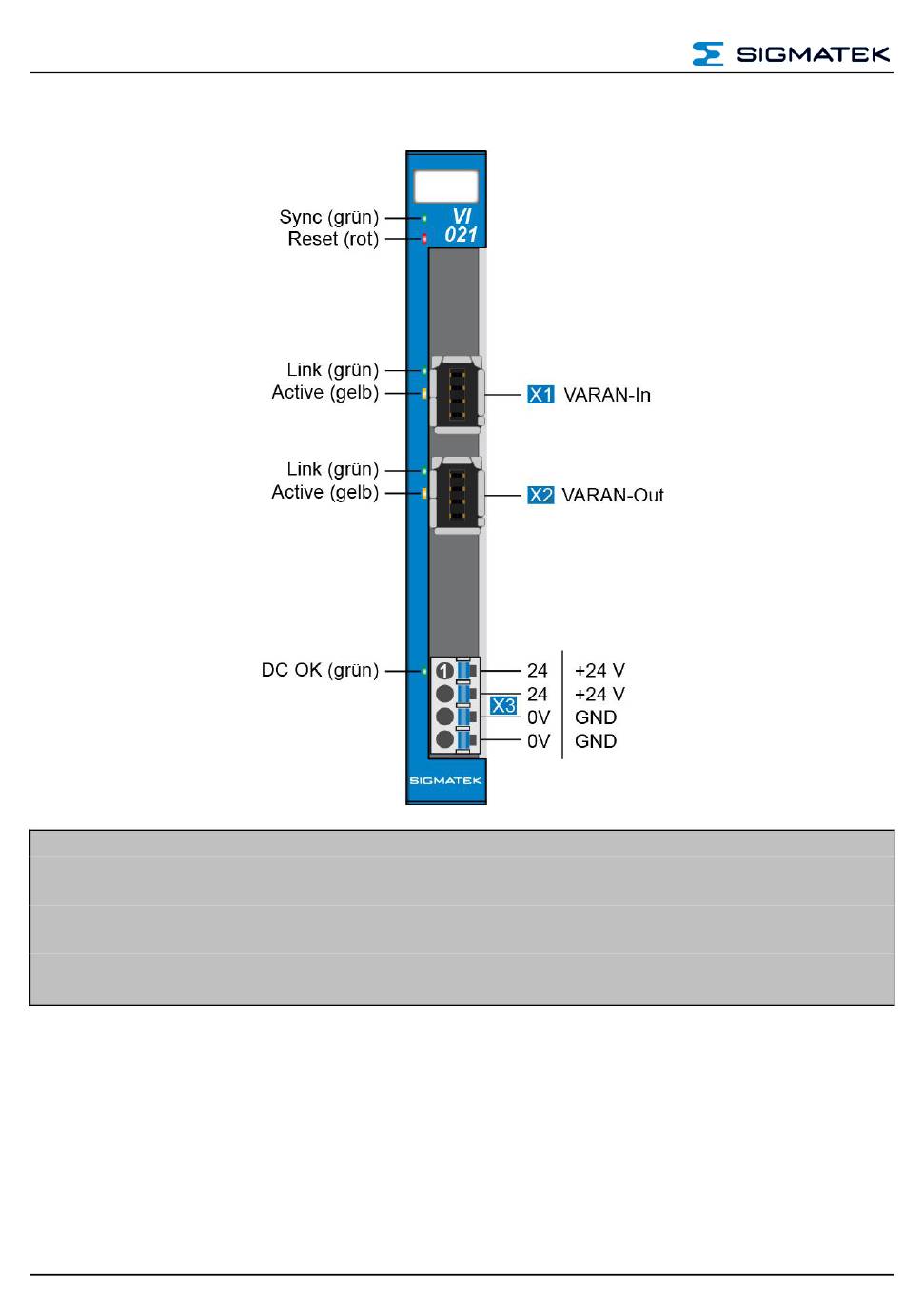

Anschlussbelegung
Die Anschlüsse der +24 V-Versorgung (X4: Pin 1 und Pin 2) bzw. der GND-
Versorgung (X4: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls
ist jeweils der Anschluss nur eines +24 V-Pins (Pin 1 oder Pin 2) und eines GND-Pins
(Pin 3 oder Pin 4) erforderlich. Die gebrückten Anschlüsse dürfen zum
Weiterschleifen der +24 V-Versorgung und der GND-Versorgung verwendet werden.
Es muss jedoch berücksichtigt werden, dass durch das Weiterschleifen ein
Summenstrom von 6 A je Anschluss nicht überschritten wird!
Seite 8
14.02.2020
