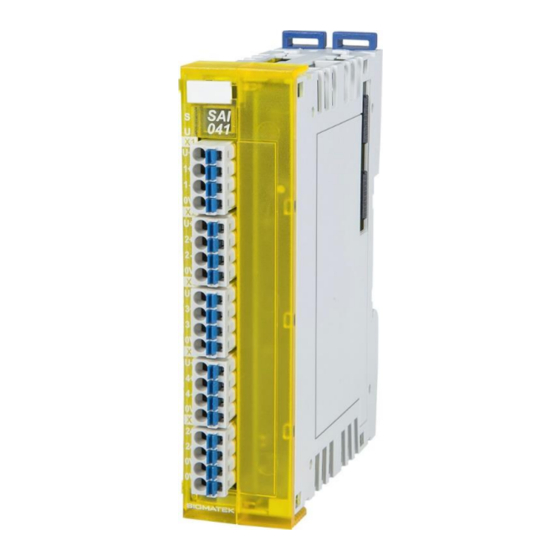

SAI 041
S-DIAS Safety
Analog-Eingangsmodul Strom
Betriebsanleitung
Erstellungsdatum: 28.04.2022
Versionsdatum: 18.05.2022
Artikelnummer: 20-896-041-D
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SIGMATEK SAI 041

  • Seite 1 SAI 041 S-DIAS Safety Analog-Eingangsmodul Strom Betriebsanleitung Erstellungsdatum: 28.04.2022 Versionsdatum: 18.05.2022 Artikelnummer: 20-896-041-D...
  • Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf die...
  • Seite 3: S-Dias Safety Analog-Eingangsmodul Strom

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 S-DIAS Safety Analog-Eingangsmodul Strom SAI 041 Das S-DIAS Safety Analog-Eingangsmodul stellt die Werte von vier analogen Stromeingängen der sicheren CPU (Safety-CPU) zur Verfügung. Die Analogeingänge können über den S-DIAS Bus von der Safety-CPU als auch von der funktionalen Steuerungs-CPU ausgelesen werden.
  • Seite 4: Inhaltsverzeichnis

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Inhaltsverzeichnis Grundlegende Sicherheitshinweise ........4 Allgemeine Informationen zur Sicherheit ........4 Weitere Sicherheitshinweise ............5 Allgemeine Anforderungen ............6 Safety-Konformität ..............8 Normen zur funktionalen Sicherheit ........... 8 EU-Konformitätserklärung ............8 Sicherheitsrelevante Kenngrößen ..........9 2.3.1...
  • Seite 5 SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Verdrahtung ................19 Anschlussbeispiel: 1 SIL 3 Sensor ........... 19 Anschlussbeispiel: 2 SIL 2 Sensoren ........20 Anschluss eines 2- Leiter Sensors ........... 21 Anschluss eines 3-Leiter Sensors ..........21 Anschluss eines 4-Leiter Sensors ..........22 Anschlussbeispiel: Terminierung offener Eingänge ....
  • Seite 6: Grundlegende Sicherheitshinweise

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Grundlegende Sicherheitshinweise Allgemeine Informationen zur Sicherheit Werden Sicherheitshinweise nicht beachtet, können für Personen Gefährdungen entstehen, die zu leichten bis schwerste Körperverletzungen oder in schwerwiegenden Fällen auch zum Tod führen können. In leichteren Fällen können Anlagen und Geräte Schaden nehmen.
  • Seite 7: Weitere Sicherheitshinweise

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Weitere Sicherheitshinweise Gefahrenzeichen für ESD-gefährdete Bauteile Dieses Symbol kennzeichnet wichtige bzw. weiterführende Informationen in Bezug auf den Betrieb der einzelnen Sicherheitsmodule. 18.05.2022 Seite 5...
  • Seite 8: Allgemeine Anforderungen

    Sicherheitshinweise zur Kenntnis genommen werden. Für Schäden, die durch Nichtbeachtung der Sicherheitshinweise oder der jeweiligen einschlägigen Vorschriften entstehen, übernimmt SIGMATEK GmbH & Co KG keine Haftung. Die Kenntnis der Sicherheitshinweise und der Erklärungen dieser Dokumentation sowie des Safety Systemhandbuches ist...
  • Seite 9 SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Bestimmungsgemäße Sicherheitsmodule sind für Einsatz Verwendung sicherheitsgerichteten Anwendungen bestimmt und erfüllen alle notwendigen Bedingungen für einen sicheren Betrieb gemäß Performancelevel e (PL e) KAT4 nach EN ISO 13849-1/-2 und SIL3 nach EN 62061. Verwenden Sie das Sicherheitsmodul zu Ihrer und zur Sicherheit...
  • Seite 10: Safety-Konformität

    EN ISO 13849-1 EN ISO 13849-2 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt SAI 041 ist konform mit folgenden europäischen Richtlinien: • 2006/42/EG „Richtlinie des europäischen Parlaments und des Rates vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG“ (Maschinenrichtlinie) •...
  • Seite 11: Sicherheitsrelevante Kenngrößen

    SIL 3 nach EN 62061 SIL 3 nach EN 62061 Diese Sicherheitskennwerte wurden für Die Anwendung für eine bestimmte PL, die SAI 041 bei Verwendung mit einem Kategorie oder SIL setzt eine Sensor berechnet. Die Risikoanalyse der Endanwendung Sicherheitskennwerte der gesamten voraus, in der festzustellen ist, ob zwei Maschine müssen in der Endanwendung...
  • Seite 12: Technische Daten

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Technische Daten Spezifikation analoge Eingänge Anzahl der Kanäle Messbereich 4-20 mA Messwert 12.000-60.000 Messbereich Overrange und 0,5-21,6 mA Underrange Messwert Overrange und 1500-64.800 Underrange Eingangsart Differenzeingang Galvanische Trennung keine Auflösung Messbereiche 16 Bit ca. 0,371 µA/LSB Wandlungszeit aller Kanäle...
  • Seite 13: Messbereich

    SAI 041 Messbereich Das untenstehende Diagramm zeigt die Konfiguration des Messbereiches der SAI 041. Standardmäßig ist der Messbereich auf 4-20 mA konfiguriert. Der Messbereich kann von 0,5- 21,6 mA im Safety Designer erweitert werden. Eingangsströme < 0,5mA oder > 21,6 mA führen zu einem Safety-Fehler.
  • Seite 14 Analogeingangsmodul wird von der SCP 011 nicht unterstützt. Die SAI 041 wird aktuell noch nicht von der SCP 111 unterstützt. Die S-DIAS Safety-CPU muss bei Verwendung in Kombination mit einer SAI 041 mit mindestens 19,2 V versorgt werden! Seite 12...
  • Seite 15 SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 18.05.2022 Seite 13...
  • Seite 16: Sonstiges

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Sonstiges Artikelnummer 20-897-041 Hardwareversion Approbationen CE, TÜV EG-Baumustergeprüft Umgebungsbedingungen Lagertemperatur -40 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Aufstellungshöhe über 0-2000 m ohne Derating Meereshöhe > 2000 m bis maximal 5000 m mit Derating der maximalen Umgebungstemperatur um 0,5 °C pro 100 m...
  • Seite 17: Mechanische Abmessungen

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Mechanische Abmessungen 18.05.2022 Seite 15...
  • Seite 18: Anschlussbelegung

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Anschlussbelegung Die Anschlüsse der +24 V-Versorgung (X5: Pin 1 und Pin 2) bzw. der GND-Versorgung (X5: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines +24 V-Pins (Pin 1 oder Pin 2) und eines GND-Pins (Pin 3 oder Pin 4) erforderlich.
  • Seite 19: Status Leds

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Status LEDs Bus Status grün Buskommunikation OK Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation Safety Used gelb Modul wird verwendet und kein Fehler Modul wird nicht verwendet oder nicht im Operational Betrieb Eingangsstatus grün Analogeingang aktiv und gültiger Eingangsbereich...
  • Seite 20: Zu Verwendende Steckverbinder

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Zu verwendende Steckverbinder Steckverbinder: X1-X5: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:...
  • Seite 21: Verdrahtung

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Verdrahtung Anschlussbeispiel: 1 SIL 3 Sensor 1 SIL 3 Sensor: max. erreichbares Level SIL3, PL e, Kat. 3 Um das angestrebte Sicherheitsniveau SIL 3, PL e, Kat.3 zu erhalten, muss der Sensor die entsprechenden Eigenschaften aufweisen.
  • Seite 22: Anschlussbeispiel: 2 Sil 2 Sensoren

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Anschlussbeispiel: 2 SIL 2 Sensoren Kombination von 2 SIL 2 Sensoren: max. erreichbares Level SIL3 PL e Kat4 Um das angestrebte Sicherheitsniveau SIL 3, PL e, Kat.4 zu erhalten, muss der Sensor die entsprechenden Eigenschaften aufweisen.
  • Seite 23: Anschluss Eines 2- Leiter Sensors

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Anschluss eines 2- Leiter Sensors mit ext. +24 V-Sensorversorgung mit interner Sensorversorgung Anschluss eines 3-Leiter Sensors mit ext. +24V Sensorversorgung mit interner Sensorversorgung 18.05.2022 Seite 21...
  • Seite 24: Anschluss Eines 4-Leiter Sensors

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Anschluss eines 4-Leiter Sensors mit ext. +24 V-Sensorversorgung mit interner Sensorversorgung Anschlussbeispiel: Terminierung offener Eingänge Die Kabelbruchüberwachung der analogen Eingänge ist aktiv, sobald der jeweilige Eingangskanal im Safety Designer aktiviert wurde. Offene Eingänge liefern einen Safety- Fehler und die Error-LED des betroffenen Kanals blinkt.
  • Seite 25: Hinweise

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Hinweise Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Der 0 V-Anschluss der Versorgungsspannung muss auf kürzestem Weg zum 0 V- Sammelpunkt geführt werden. • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen.
  • Seite 26: Montage

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert.
  • Seite 27 SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 18.05.2022 Seite 25...
  • Seite 28: Transport/Lagerung

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Transport/Lagerung Bei diesem Gerät handelt es sich um sensible Elektronik. Vermeiden Sie deshalb beim Transport, sowie während der Lagerung, große mechanische Belastungen. Für Lagerung und Transport sind dieselben Werte für Feuchtigkeit und Erschütterung (Schock, Vibration) einzuhalten wie während des Betriebes! Während...
  • Seite 29: 11 Instandhaltung

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 11 Instandhaltung Beachten Sie bei der Instandhaltung sowie bei der Wartung die Sicherheitshinweise aus Kapitel 1. 11.1 Wartung Dieses Produkt wurde für den wartungsarmen Betrieb konstruiert. 11.2 Reparaturen Wenn möglich sollte das Gerät im Falle einer Reparatur in der Originalverpackung transportiert werden.
  • Seite 30: 12 Entsorgung

    SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM 12 Entsorgung Sollten Sie das Gerät entsorgen wollen, ist die nationale Elektronik-Schrott-Verordnung unbedingt einzuhalten. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Seite 28 18.05.2022...
  • Seite 31: Änderungen Der Dokumentation

    SAFETY ANALOG-EINGANGSMODUL STROM SAI 041 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 05.05.2022 6 Verdrahtung Erste beiden Grafiken angepasst und Hinweis hinzugefügt 18.05.2022 3.3 Elektrische Anforderungen Hinweis SPC als Master entfernt 1oo1, 1oo2 Auswertung entfernt 2.3.1 Einbaulage waagrecht SCP 111 auf SCP 111-S geändert...
  • Seite 32 SAI 041 SAFETY ANALOG-EINGANGSMODUL STROM Seite 30 18.05.2022...
