Inbetriebnahme
5.1.5 Erdung (Funktionserdung)
Störungen werden effektiv über eine Erdungslasche abgeleitet. Weitere Informationen zur elektromagnetischen
Verträglichkeit sind im Anwenderhandbuch INSTALLATIONS / EMV - GUIDE (MAEMV-GER, B&R-Homepage
www.br-automation.com) zu finden.
Achtung!
Mögliche Fehlfunktion von Schnittstellen und Touch!
Bei fehlender Funktionserdung können Fehler in der Schnittstellenkommunikation und bei der Touch-
funktionalität auftreten.
Das Gerät darf nur mit fachgerecht ausgeführter Erdung betrieben werden.
Erdung im Schaltschrank
Achtung!
Der Erdungsanschluss des Gerätes ist impedanzarm und auf kurzem Wege mit Erde (z. B. Erdungs-
schiene im Schaltschrank) zu verbinden.
Erdung/Befestigung der Leitungen
Die Leitungen zum/vom Power Panel werden abhängig von der Display-Variante wie folgt befestigt:
Display-Variante
7,0" bis 12,1"
15,6"
1) Erdungsleitung
Die Verbindung zum Erdpotential ist möglichst kurz und ausreichend stark (≥4 mm²) über den vorgesehe-
nen Flachsteckanschluss (Faston 6,3 mm) auszuführen.
2) Geschirmte Leitungen
Um Störungen effektiv abzuleiten ist ein zentraler Erdungsanschluss vorgesehen. Alle Kabelschirme sind
mittels Kabelbinder am Zubehörblech, mit Kabelschelle am Gerät oder durch eine andere Maßnahme gut
leitend mit Erde zu verbinden.
3) Ungeschirmte Leitungen
Alle ungeschirmten Leitungen sind mittels Kabelbinder am Zubehörblech oder mit Kabelschelle am Gerät
gegen Zugbeanspruchungen zu entlasten.
44

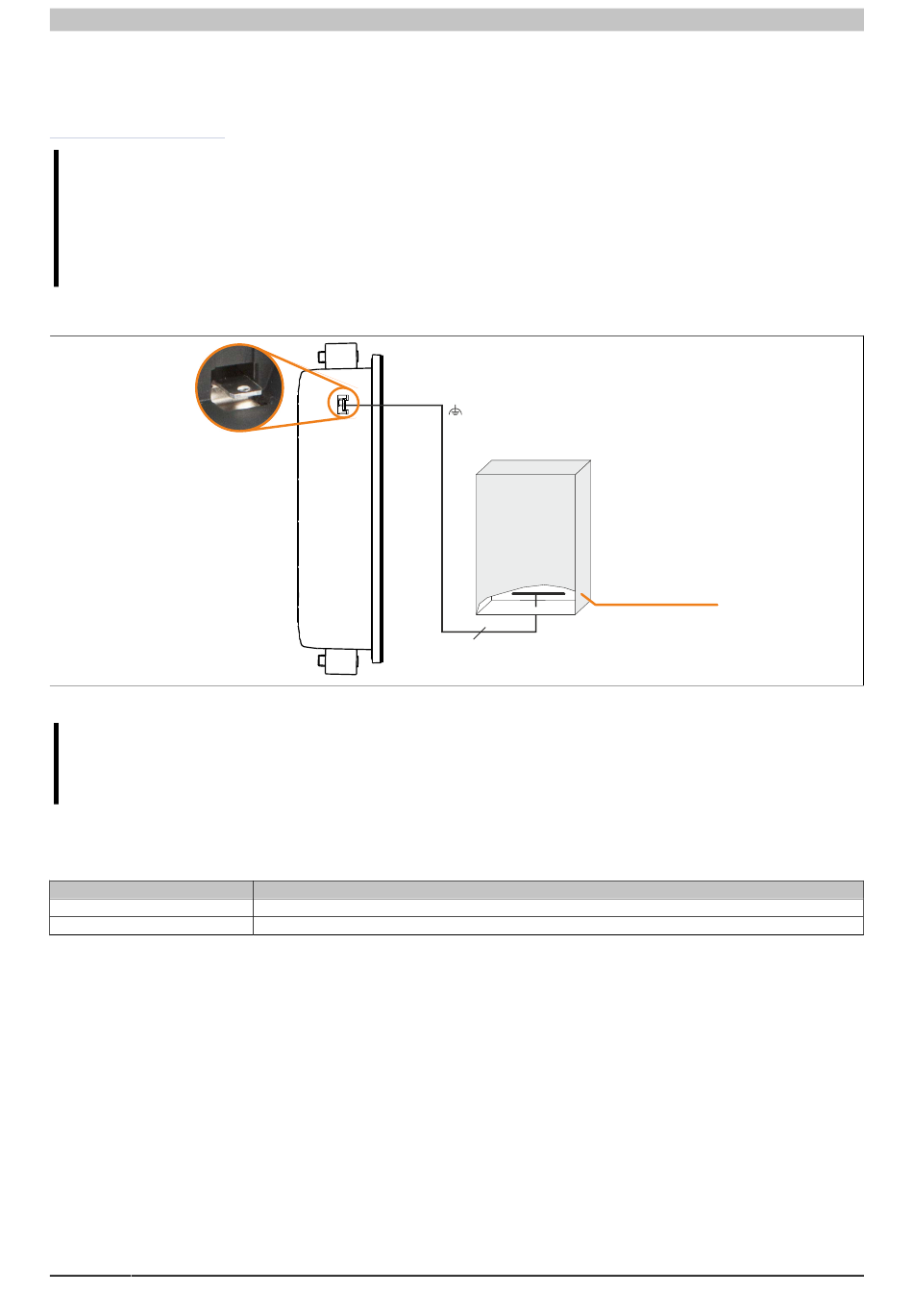

Abbildung: Erdung im Schaltschrank (Symbolbild)
Befestigung der Leitungen und Erdung des Kabelschirms
mittels Kabelbinder am mitgelieferten Zubehörblech
mittels mitgelieferten Kabelschellen direkt am Gerät
Erdungsanschluss
Schaltschrank
≥4 mm²
Power Panel C50 Anwenderhandbuch V1.10
Erdungsschiene
