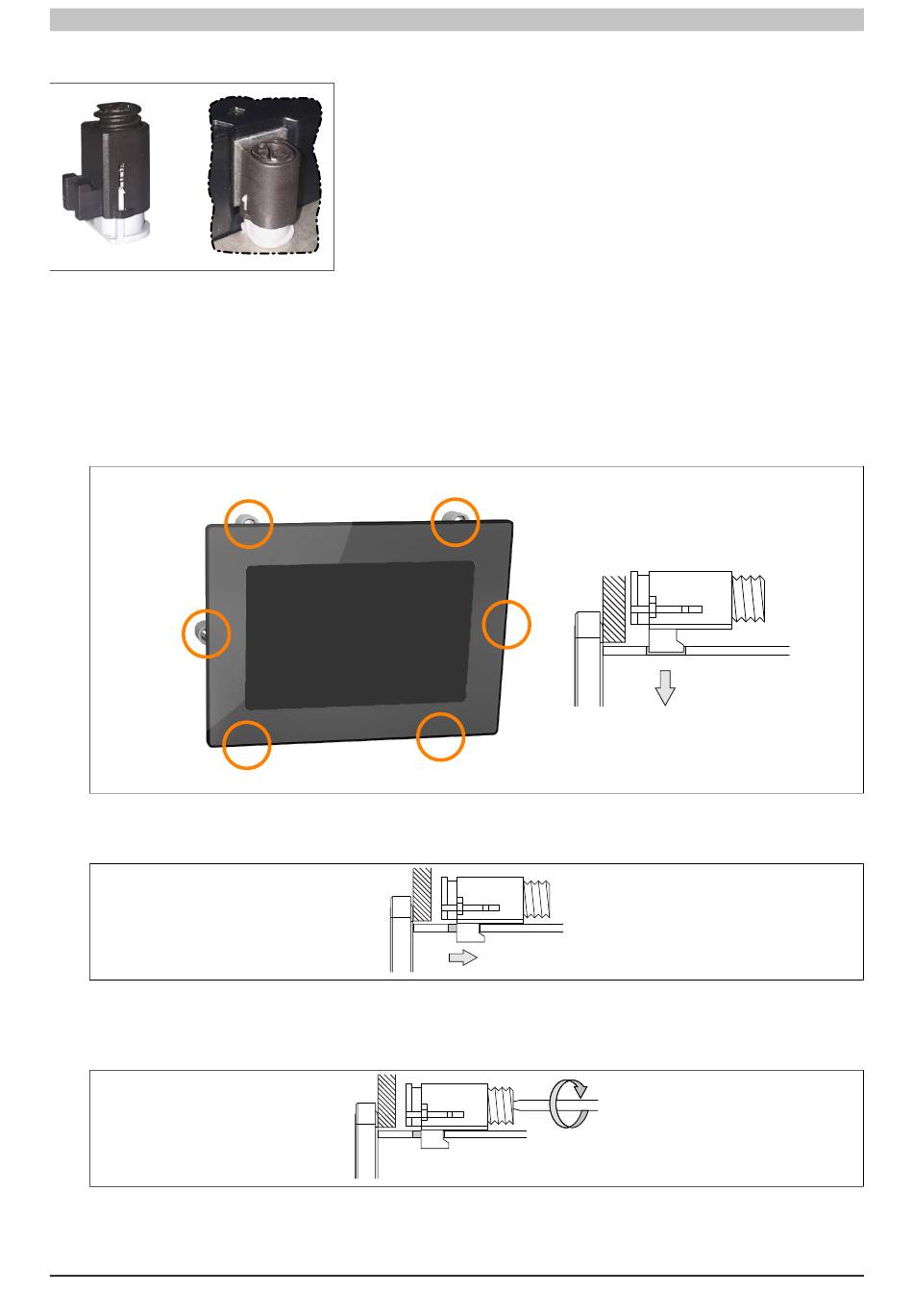

5.1.2 Montage mit Halteklammern
Abbildung: Halteklammer (Symbolfoto)
Vorgehensweise
1. Das Gerät frontseitig in den vorbereiteten, gratfreien und planen Einbauausschnitt einsetzen. Die Maße für
die Einbauausschnitte sind den einzelnen Geräten im Abschnitt Abmessungen zu entnehmen.
2. Die Halteklammern am Gerät montieren. Dazu alle Befestigungshaken in die Aussparungen (mit orangen
Kreisen markiert) am Gerät einsetzen. Die Anzahl an Aussparungen kann je nach Größe des Geräts unter-
schiedlich sein.
3. Die Halteklammern nach hinten schieben, bis sie mit der Rückseite der Aussparung bündig sind.
4. Die Halteklammern nun durch Festziehen der Befestigungsschrauben mit einem Schlitzschraubendreher an
der Wand bzw. dem Schaltschrankblech fixieren.
In die Halteklammern ist eine Drehmomentbegrenzung eingebaut.
Power Panel C50 Anwenderhandbuch V1.10
Die Haltklammern sind für eine bestimmte Stärke des zu klemmenden
Materials ausgelegt (max. 6 mm, min. 2 mm).
Für das Anziehen bzw. Lösen der Schraube wird ein großer Schlitz-
schraubendreher benötigt.
Das Gerät muss an einer planen, sauberen und gratfreien Oberfläche
montiert werden, da Unebenheiten beim Anziehen der Schrauben zu
Beschädigungen des Displays und zum Eindringen von Staub und Was-
ser führen können.
Siehe auch:
"Anforderungen an den Einbauausschnitt" auf Seite 40
Abbildung: Halteklammern einsetzen
Abbildung: Halteklammern nach hinten schieben
Abbildung: Halteklammern fixieren
