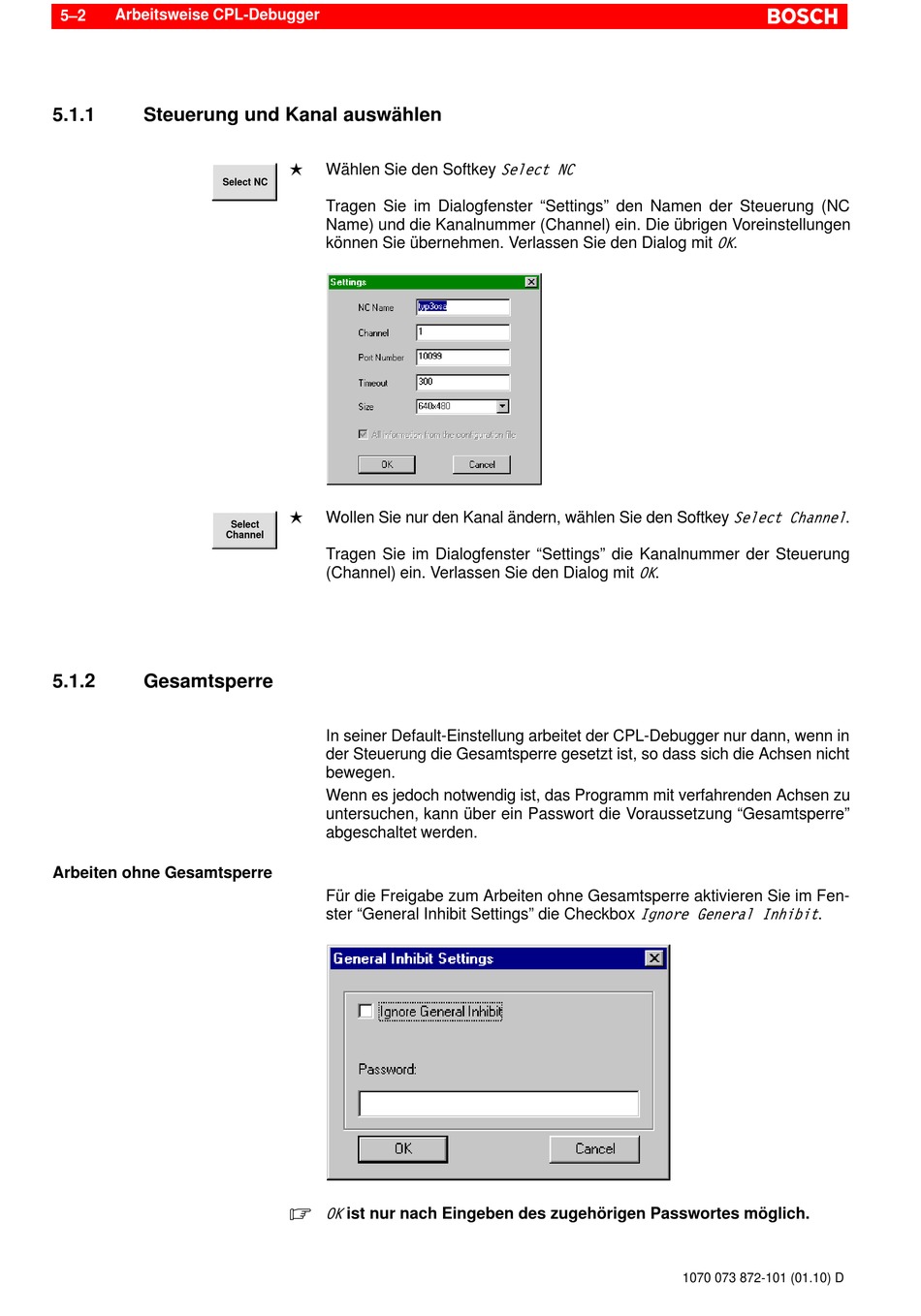

Arbeitsweise CPL-Debugger
5–2
5.1.1
Steuerung und Kanal auswählen
Select NC
Channel
5.1.2
Gesamtsperre
Arbeiten ohne Gesamtsperre
Wählen Sie den Softkey Select NC
L
Tragen Sie im Dialogfenster "Settings" den Namen der Steuerung (NC
Name) und die Kanalnummer (Channel) ein. Die übrigen Voreinstellungen
können Sie übernehmen. Verlassen Sie den Dialog mit OK.
Wollen Sie nur den Kanal ändern, wählen Sie den Softkey Select Channel.
L
Select
Tragen Sie im Dialogfenster "Settings" die Kanalnummer der Steuerung
(Channel) ein. Verlassen Sie den Dialog mit OK.
In seiner Default-Einstellung arbeitet der CPL-Debugger nur dann, wenn in
der Steuerung die Gesamtsperre gesetzt ist, so dass sich die Achsen nicht
bewegen.
Wenn es jedoch notwendig ist, das Programm mit verfahrenden Achsen zu
untersuchen, kann über ein Passwort die Voraussetzung "Gesamtsperre"
abgeschaltet werden.
Für die Freigabe zum Arbeiten ohne Gesamtsperre aktivieren Sie im Fen-
ster "General Inhibit Settings" die Checkbox Ignore General Inhibit.
.
OK ist nur nach Eingeben des zugehörigen Passwortes möglich.
1070 073 872-101 (01.10) D
