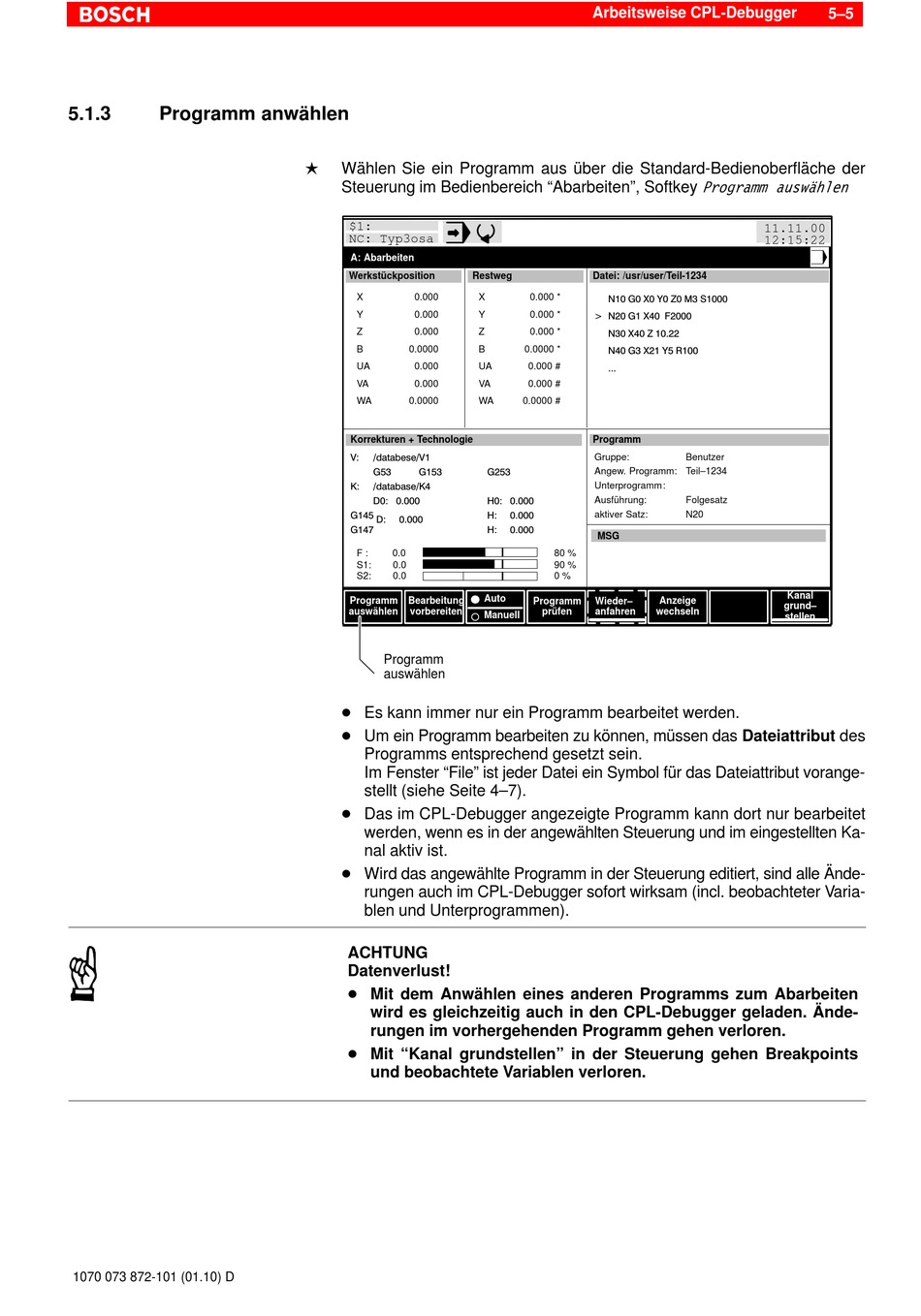

5.1.3
Programm anwählen
1070 073 872-101 (01.10) D
Wählen Sie ein Programm aus über die Standard-Bedienoberfläche der
L
Steuerung im Bedienbereich "Abarbeiten", Softkey Programm auswählen
$1:
NC: Typ3osa
A: Abarbeiten
Werkstückposition
Restweg
X
0.000
X
Y
0.000
Y
Z
0.000
Z
B
0.0000
B
UA
0.000
UA
VA
0.000
VA
WA
0.0000
WA
Korrekturen + Technologie
V:
/databese/V1
G53
G153
K:
/database/K4
D0: 0.000
G145
D:
0.000
G147
F :
0.0
S1:
0.0
S2:
0.0
Programm
Bearbeitung
auswählen
vorbereiten
Programm
auswählen
D Es kann immer nur ein Programm bearbeitet werden.
D Um ein Programm bearbeiten zu können, müssen das Dateiattribut des
Programms entsprechend gesetzt sein.
Im Fenster "File" ist jeder Datei ein Symbol für das Dateiattribut vorange-
stellt (siehe Seite 4–7).
D Das im CPL-Debugger angezeigte Programm kann dort nur bearbeitet
werden, wenn es in der angewählten Steuerung und im eingestellten Ka-
nal aktiv ist.
D Wird das angewählte Programm in der Steuerung editiert, sind alle Ände-
rungen auch im CPL-Debugger sofort wirksam (incl. beobachteter Varia-
blen und Unterprogrammen).
ACHTUNG
Datenverlust!
D Mit dem Anwählen eines anderen Programms zum Abarbeiten
wird es gleichzeitig auch in den CPL-Debugger geladen. Ände-
rungen im vorhergehenden Programm gehen verloren.
D Mit "Kanal grundstellen" in der Steuerung gehen Breakpoints
und beobachtete Variablen verloren.
Arbeitsweise CPL-Debugger
Datei: /usr/user/Teil-1234
0.000 *
N10 G0 X0 Y0 Z0 M3 S1000
0.000 *
> N20 G1 X40 F2000
0.000 *
N30 X40 Z 10.22
0.0000 *
N40 G3 X21 Y5 R100
0.000 #
...
0.000 #
0.0000 #
Programm
Gruppe:
Angew. Programm: Teil–1234
G253
Unterprogramm:
Ausführung:
H0: 0.000
aktiver Satz:
H:
0.000
H:
0.000
MSG
80 %
90 %
0 %
Auto
Programm
Wieder–
prüfen
anfahren
wechseln
Manuell
5–5
11.11.00
12:15:22
Benutzer
Folgesatz
N20
Kanal
Anzeige
grund–
stellen
