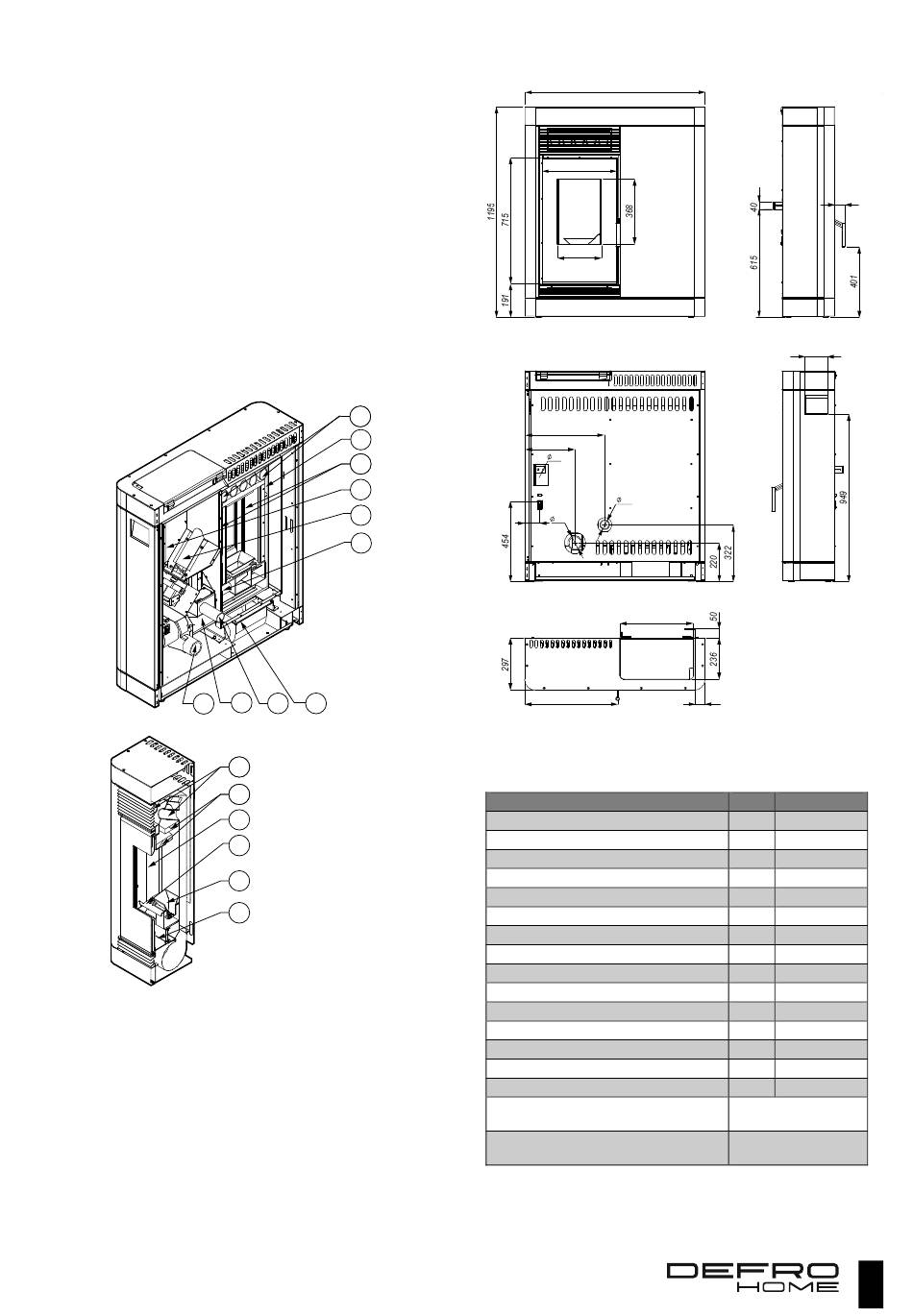

Abbildung 1. Ansicht des Kaminofens DEFRO HOME SLIMPELL .
In der Brennkammer befindet siech der Brennertopf (11) zur Ver-
brennung von Biomasse (Holzpellets). Der Brennstoff wird automa-
tisch durch eine Förderschnecke (14) zum Brennertopf transportiert,
die Pellets aus dem Brennstoffbehälter (13) entnimmt. Das sich am
Brennertopf befindliche Zündelement (15) zündet den Brennstoff beim
Startvorgang an. Die nötige Verbrennungsluft wird durch den An-
schlussstutzen der Verbrennungsluftzufuhr (18) zum Brenner zuge-
führt. Die heißen Abgase steigen nach oben und strömen nacheinan-
der über die zwei Deflektoren (8) und dann über die Konvektionsrohre
(7) im oberen Bereich der Kaminofens. Die durch die heißen Abgase
erwärmte Luft gelangt oben durch die Konvektionsöffnungen in den
Aufstellraum. Die Abgase gelangen durch den Abgasanschlussstutzen
(16) in den Schornstein und die Abführung der Abgase wird durch das
Saugzuggebläse (17) unterstützt.
Der Verbrennungsprozess wird durch die elektronische Steuerung
(3) reguliert, die aufgrund der vorgenommenen Einstellungen und der
gemessenen Temperaturen das Zündelement, die Förderschnecke
und die Gebläse steuert.
16
Abbildung 2. Aufbau des Kaminofens DEFRO HOME SLIMPELL .
Erläuterungen zu den Abbildungen 1 und 2:
1 – Deckel des Pelletbehälters, 2 – Verkleidungsbleche, 3 – elektroni-
sche Steuerung, 4 - Glasscheibe, 5 – Türgriff, 6 – Feuerraumtür, 7 –
Konvektionsrohre, 8 – Flammendeflekoren aus Vermiculite, 9 – Feuer-
raumauskleidung aus Vermiculite, 10 – Nachverbrennungsrost, 11 –
Brennertopf, 12 – Aschebehälter, 13 – Pelletbehälter, 14 – Förder-
schnecke, 15 - Verbrennungsluftkanal mit Zündelement, 16 – Abgas-
anschluss, 17 – Saugzugebläse, 18 – Verbrennungsluftanschlussstut-
zen, 19 – Konvektionsgebläse, 20 – Wandhalterung, 21 – Anschluss-
buchse des Temperaturfühlers, 22 – Anschlussbuchse für das Strom-
versorgungskabel 230 V, 24 – Hauptschalter.
1 7
23
2 9
13
14
15
17
18
19
1 7
2 8
9
10
11
12
4.2. TECHNISCHE DATEN
1020
421
250
452
284
10
54
83
80
414
526
Abbildung 3. Abmessungen des Kaminofens DEFRO HOME SLIM-
PELL ..
Tabelle 1. Technische Daten des Kaminofens.
Parameter / Typ
Nennleistung
Leistungsbereich
Wirkungsgrad
1
Raumheizungs-Jahresnutzungsgrad
CO-Emission bei 13% O
2 1
Abgastemperatur
1
Gewicht
2
Abgasmassenstrom
1
Erforderlicher Schornsteinunterdruck in Volllast
Abgasanschluss
Stromversorgung
Max. elektrische Leistungsaufnahme
Stromverbrauch bei der Nennleistung
Brennstoffverbrauch
1
Fassungsvermögen des Pelletbehälters
Heizgerätetyp
Brennstoff
3
Die Angaben in Klammern betreffen die Teillast bis 5 kW
1)
Das Gewicht hängt von der Ausführung und dem gewählten Zubehör ab
2)
Der Kaminofen ist werksseitig so eingestellt, dass Holzpellets mit einem
3)
Durchmesser von 6 mm verbrannt werden. Holzpellets mit einem Durchmes-
ser von 8 mm können verbrannt werden, nachdem die Einstellungen in der
Steuerung von einem autorisierten Service geändert wurden.
61
126
55
Einheit
Wert
kW
9
kW
5-9
%
90,9 (96,6)
%
85,5
%
0,0078 (0,0187)
°C
138,0 (66,0)
kg
150
g/s
7,0 (3,8)
Pa
12
mm
80
V
230
W
583
kWh/h
0,175 (0,103)
1
kg/h
2,16 (1,15)
kg
15
für periodische Betriebs-
weise
Holzpellets mit einem
Durchmesser von 6 mm
.
.
7
