muss eine feuerfeste Schutzplatte unter dem Kamin-
ofen den Boden schützen. Sie Schutzplatte soll noch
250-300 mm vor dem Kaminofen herausragen.

2.2. HINWEISE ZUR BEDIENUNG

Bei einer Störung oder Fehlfunktion darf der Kamin-
ofen nicht betrieben werden.
Der Brennstoff für den Kaminofen muss die Vorgaben
in dieser Anleitung erfüllen.
Die inneren Elemente des Kaminofens dürfen nicht mit
Wasser gereinigt werden.
Vermeiden Sie den Kontakt mit Wasser und waschen
Sie vor allem keine lackierten Beschichtungen, bevor
sie aushärten. Die Beschichtung neuer Geräte ist
keine Korrosionsschutzbeschichtung, hitzebeständi-
ger Lack erhält erst nach dem Aushärten unter Wär-
meeinwirkung (nach mehrmaligem Entzünden) seine
Schutzeigenschaften.
Setzen Sie sich der heißen Luft über längere Zeit nicht
aus. Überheizen Sie den Wohnraum nicht. Das kann
Ihre Gesundheit und Ihre körperliche Verfassung ne-
gativ beeinflussen.
Der Aufstellraum muss den örtlichen Brandschutzbe-
stimmungen entsprechen und über eine funktionie-
rende Be- und Entlüftung verfügen.
Räume mit hoher Luftfeuchtigkeit sind für den Kamin-
ofen und seine Elemente nicht geeignet. Sie dürfen
keinen schädlichen Wetter- und Luftbedingungen aus-
gesetzt werden.
Eine Aufstellung direkt auf einem Bodenbelag ist nicht
erlaubt. Es muss immer eine feuerfeste Schutzplatte
zwischen dem Kaminofen und dem Boden verwendet
werden.
Damit Wartungs- und Reparaturarbeiten am Kamin-
ofen durchgeführt werden können, muss der Kamin-
ofen mit ausreichenden Abständen zu den Wänden
aufgestellt werden. Eine Aufstellung in geschlosse-
nen, engen Räumen ist nicht gestattet.
Die Feuerraumtür muss im Betrieb immer auf ihre
Dichtigkeit überprüft werden.
Für den störungsfreien Betrieb benötigt das Produkt
eine ausreichende Verbrennungsluftversorgung. Es
wird empfohlen, den Kaminofen mit externer Verbren-
nungsluft von außen zu versorgen. Hierzu haben Sie
die Möglichkeit, den Verbrennungsluftkanal an der
Rückseite des Gerätes anzuschließen.
ZUSÄTZLICHE INFORMATIONEN
Wenden Sie sich bei technischen Problemen immer
an Ihren Lieferanten oder an einen autorisierten Ser-
vicepartner der Firma Defro und im Falle der anste-
henden Reparaturen verlangen Sie immer nur origi-
nale Ersatzteile.
Verwenden Sie nur den vorgeschriebenen Brennstoff.
Die Rauchrohrstrecke zum Schornstein muss regel-
mäßig überprüft und gereinigt werden.
Diese Anleitung ist mit Sorgfalt aufzubewahren, da sie
bei der Benutzung des Produktes immer zur Verfü-
gung stehen muss. Sie muss jedem neuen Produktbe-
sitzer ausgehändigt werden.
Im Falle eines Verlustes oder einer Beschädigung die-
ser Anleitung muss eine neue Anleitung zum Produkt
beim Hersteller oder bei Ihrem Lieferanten besorgt
werden.
6

3. PRODUKTBESTIMMUNG

Der freistehende Kaminofen ist eine handbeschickte Feuerstätte,
die unter Berücksichtigung der Brandschutzvorschriften aufgestellt
werden muss. Er beheizt die Gebäude und Räume, in den er installiert
ist. Er kann als Zusatzheizung je nach Bedarf genutzt werden.
Der Kaminofen ist für eine Mehrfachbelegung geeignet.

4. TECHNISCHE DATEN

4.1. AUFBAU

Der Kaminofen beheizt die Räume, in den er aufgestellt ist. Die
Luft wird direkt durch die Wärmestrahlung durch die Glasscheibe und
indirekt durch die Konvektion durch die Konvektionsgitter auf dem Ka-
minofen erwärmt.
Die feuerberührten Innenwände des Kaminofens bestehen aus
verzinktem Stahlblech und der Feuerraum ist mit Keramikplatten aus-
gekleidet. Die Kaminofenverkleidung besteht aus pulverbeschichtetem
Stahlblech.
Die nötige Verbrennungsluft wird durch den Anschlussstutzen der
Verbrennungsluftzufuhr zugeführt. Der Anschlussstutzen befindet sich
an der Rückseite oder unter dem Kaminofen.
Die Abgase gelangen durch den Abgasanschlussstutzen oben am
Kaminofen in den Schornstein.

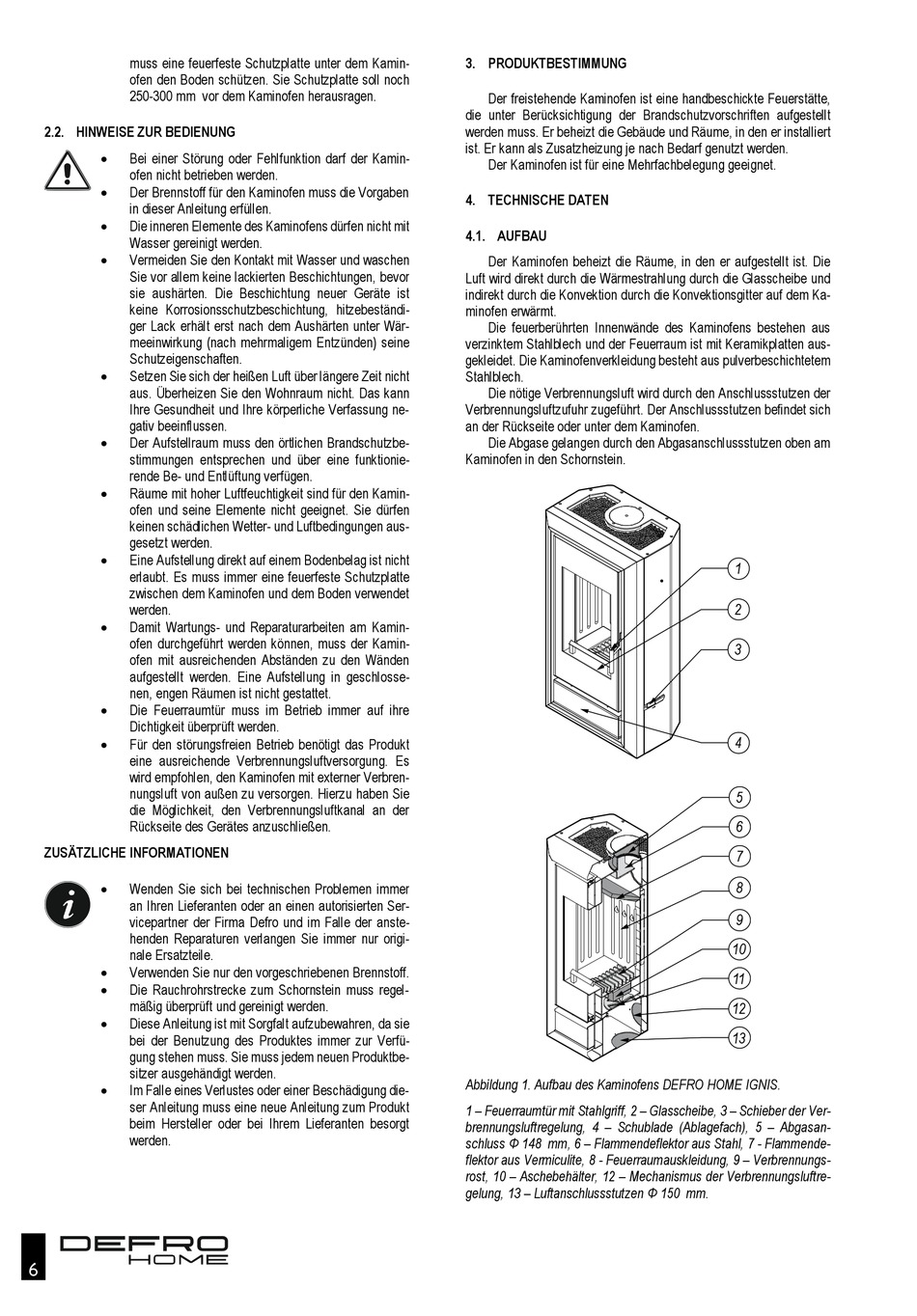

Abbildung 1. Aufbau des Kaminofens DEFRO HOME IGNIS.
1 – Feuerraumtür mit Stahlgriff, 2 – Glasscheibe, 3 – Schieber der Ver-
brennungsluftregelung, 4 – Schublade (Ablagefach), 5 – Abgasan-
schluss Φ 148 mm, 6 – Flammendeflektor aus Stahl, 7 - Flammende-
flektor aus Vermiculite, 8 - Feuerraumauskleidung, 9 – Verbrennungs-
rost, 10 – Aschebehälter, 12 – Mechanismus der Verbrennungsluftre-
gelung, 13 – Luftanschlussstutzen Φ 150 mm.
1
2
3
4
5
6
7
8
9
10
11
12
13
