- Seite 1 Montage- und Bedienungsanleitung Pelletkaminofen DEFRO HOME SLIMPELL das originale Handbuch Ausgabe 7 Stand Dezember 2020...
-
Seite 2: Eg-Konformitätserklärung
EG‐KONFORMITÄTSERKLÄRUNG nr 71/A‐4/01/2017 DEFRO Spółka z ograniczoną odpowiedzialnością Spółka komandytowa 00‐403 Warszawa, ul. Solec 24/253 Produktionsanlage: 26‐067 Strawczyn, Ruda Strawczyńska 103A ERKLÄRT mit voller Verantwortung, dass das Produkt Pelletkaminofen DEFRO HOME SLIMPELL 9 kW nach folgenden Richtlinien entworfen, hergestellt und in Verkehr gebracht wurde : Verordnung des Europäischen Parlaments 305/2011 Verordnung (EU) 2015/1185 der Kommission harmonisierte Normen PN‐EN 14785:2009 technische Dokumentation Das Produkt hat das Kennzeichen : Die Erklärung verliert ihre Gültigkeit, wenn unser Produkt ohne unsere Genehmigung geändert bzw. umgebaut wurde und auch wenn gegen die Montage‐ und Bedienungsanleitung zu dem Produkt verstoßen wird. Diese Erklärung ist beim Weiterverkauf dem neuen Eigentümer auszuhändigen. Die technische Dokumentation, nach der der Kaminofen hergestellt wird, wird aufbewahrt durch: DEFRO Spółka z ograniczoną odpowiedzialnością Sp. k., Produktionsanlage: 26‐067 Strawczyn, Ruda Strawczyńska 103a.. Vor‐ und Nachname der für die technische Dokumentation bevollmächtigten Person: Mariusz Dziubeła Vor‐ und Nachname, Unterschrift der für die Erstellung der Konformitätserklärung im Namen des Herstellers bevollmächtigten Per‐ son: Robert Dziubeła Zwei letzte Zahlen des Jahres der Kennzeichnung: 18 ... - Seite 3 Sehr geehrter Kunde Sehr geehrter Kunde Herzlichen Glückwunsch zur Wahl eines hochqualitativen Produktes Wir wollen Ihnen mitteilen, dass wir sehr bemüht sind, die der Firma DEFRO, das Ihnen langfristige Sicherheit und Zuverlässigkeit Qualität unserer Produkte an die restriktiven Normen anzupassen und gewährleistet.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN ................................5 GRUNDLEGENDE SICHERHEITSREGELN ............................... 5 2.1. SICHERHEITSHINWEISE................................5 2.2. HINWEISE ZUR BEDIENUNG ................................. 6 PRODUKTBESTIMMUNG ..................................6 TECHNISCHE DATEN ....................................6 4.1. AUFBAU......................................6 ... -
Seite 5: Allgemeine Informationen
Hinweis! Ein Informationszeichen. Mit dem Zeichen wird auf 1. ALLGEMEINE INFORMATIONEN wichtige und nützliche Informationen hingewiesen Die Montage- und Bedienungsanleitung ist ein integraler und wich- tiger Teil des Produktes, sie muss jedem neuen Produktbesitzer aus- gehändigt werden. Sie müssen sich mit ihr vertraut machen und sie gut 2. -
Seite 6: Hinweise Zur Bedienung
2.2. HINWEISE ZUR BEDIENUNG 3. PRODUKTBESTIMMUNG Bei einer Störung oder Fehlfunktion darf der Kamin- Der Pelletkaminofen DEFRO HOME SLIMPELL ist für die Ver- ofen nicht betrieben werden. brennung von Holzpellets vorgesehen. Er beheizt die Gebäude und Der Brennstoff für den Kaminofen muss die Vorga- Räume, in den er installiert ist. -
Seite 7: Technische Daten

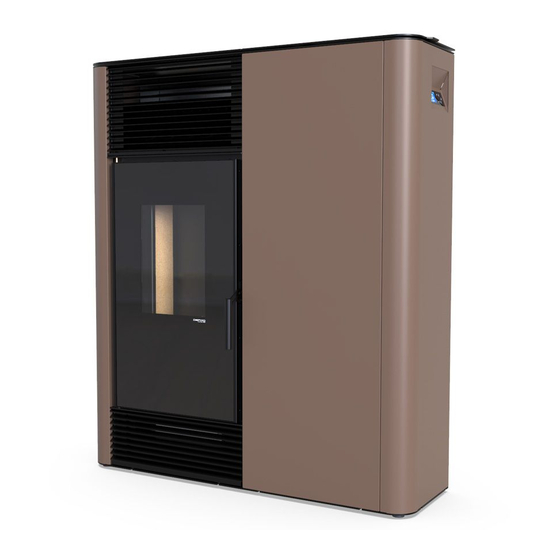

4.2. TECHNISCHE DATEN Abbildung 1. Ansicht des Kaminofens DEFRO HOME SLIMPELL . In der Brennkammer befindet siech der Brennertopf (11) zur Ver- 1020 brennung von Biomasse (Holzpellets). Der Brennstoff wird automa- tisch durch eine Förderschnecke (14) zum Brennertopf transportiert, die Pellets aus dem Brennstoffbehälter (13) entnimmt. Das sich am Brennertopf befindliche Zündelement (15) zündet den Brennstoff beim... -
Seite 8: Lieferumfang
Kundenbestellung enthalten sein. Der standardmäßige Liefer- vice-Center oder unser autorisierter Servicepartner zur Verfügung. umfang ist in der Tabelle 2 dargestellt. DEFRO Sp. z o.o. Sp. k. Tabelle 2. Lieferumfang des Kaminofens DEFRO HOME SLIMPELL . Centrum Serwisowe serwis@defro.pl Ruda Strawczyńska 103a... -
Seite 9: Externe Verbrennungsluftzufuhr
Wand aus nicht In der Nähe vom Kaminofens muss die Zuluftöffnung mit mindes- Abstand zu brennbarem Material 200 mm brennbarem Material tens 100 cm² freier Fläche in der Außenwand gemacht werden, die so- Bodenschutz 400 mm wohl an der Innenseite als auch an der Außenseite mit Gitter versehen werden muss. -
Seite 10: Anschluss Der Elektrik
Lack freigegeben werden. Die Rauchrohre für Anschluss des Pellet-Kaminofens Beim Bedarf kann die Stahloberfläche mit einer passenden Farbe DEFRO HOME SLIMPELL an den Schornstein müssen in Spraydose abgedeckt werden. dichter sein, als die Bei der Inbetriebnahme können Rauchgase austreten Rauchrohre, die bei Holzkaminöfen eingesetzt werden. -
Seite 11: Einfüllen Der Pellets
Bei der Erstinbetriebnahme und beim leeren Pelletbehälter muss Nur der vorgeschriebene Brennstoff (Holzpellets) darf eingefüllt die Förderschnecke mit Pellets gefüllt werden: werden. Im Aufstellraum gelagerter Brennstoff muss sich in einer Ent- öffnen Sie die Position START im Menü der Steue- fernung von mindestens 2 m vom Kaminofen befinden. -
Seite 12: Tägliche Bedienung Und Reinigung
Öffnen Sie die Feuerraumtür Nehmen Sie den Brennertopf aus dem Feuerraum heraus. Saugen Sie den Aschebehälterraum aus. Nehmen Sie den Aschebehälter heraus. Entfernen Sie die Asche und saugen Sie den Zwischenraum des Kaminofens aus, in dem sich der Aschebehälter befindet. 7.1.2. -
Seite 13: Jährliche Reinigung
Lösen Sie die Schrauben an der Stützplatte des unte- Saugen Sie den Zwischenraum hinter dem Aschebe- ren Deflektors. hälter aus. 7.1.5. JÄHRLICHE REINIGUNG Einmal im Jahr müssen die seitlichen Vermiculiteplatten aus dem Feu- erraum entfernt werden und die Abgaskanäle, die sich hinter den Plat- ten befinden, müssen gründlich gereinigt werden. -
Seite 14: Scheibenreinigung
Die Verwendung von scheuernden Reinigungsmitteln ist verboten. Bei der Reinigung der Glasscheibe dürfen die lackierten Elemente der Feuerraumtür mit dem Glas- reiniger nicht in Berührung kommen und die Türdich- tungen, die aus Keramikfasern bestehen, dürfen dabei nicht nass werden. Die Glasscheibe darf nur im kalten Zustand gereinigt werden. -
Seite 15: Demontage Der Scheibe
Öffnen Sie die Tür und heben Sie sie maximal an, so dass 7.4. AUßERBETRIEBNAHME der untere Scharnierbolzen aus der Buchse im unteren Tür- Nach jeder Heizsaison muss die der Kaminofen gründlich gereinigt rahmen herauskommt. werden und der Hauptschalter kann auf „0“ gestellt werden. Die Feuer- raumtür muss während der Betriebsunterbrechung nach der Heizsai- son geschlossen bleiben. -
Seite 16: Entsorgung Des Kaminofens
der dabei entsteht, könnte den Schornstein auseinan- Käufer unverzüglich den Verkäufer zur Ausstellung dieses Do- der drücken. kuments aufzufordern, wobei durch das Fehlen des Garantie- scheins die hiermit erklärte Garantiegültigkeit und Garantiefrist Nach dem Ausbrennen des Schornsteins ist dieser von unberührt bleiben, obwohl dadurch die ordnungsgemäße und einem Fachmann auf Risse bzw. - Seite 17 12) Falls die beanstandeten Mängel nicht beseitigt werden können und die Ware nach drei erfolglosen Reparaturversuchen man- gelhaft ist, aber der weitere Betrieb möglich ist, hat der Käufer das Recht auf: Senkung des Kaufpreises verhältnismäßig zum ge- minderten Nutzwert der Ware, Umtausch gegen eine mangelfreie Ware.
-
Seite 19: Garantiekarte
13. GARANTIEKARTE GARANTIEKARTE Gemäß den Garantiebedingungen wird die Garantie für den Kaminofen DEFRO HOME SLIMPELL Ausführung …....erteilt, der nach den Vorgaben der Anleitung betrieben wird. Seriennummer ......................Nennleistung ......................kW Betreiberdaten Vor- und Nachname ......................vollständige Adresse ............................................ -
Seite 20: Verzeichnis Der Reparaturen In Der Garantiezeit Und Der Wartungen
14. VERZEICHNIS DER REPARATUREN IN DER GARANTIEZEIT UND DER WARTUNGEN Beschreibung der Mängel, Reparaturen Unterschrift und Stempel Pos. Datum Bemerkungen Beschreibung der Wartungsumfangs des Servicepersonals... -
Seite 21: Garantiekarte
Kopie zur Rücksendung 15. K GARANTIEKARTE GARANTIEKARTE Gemäß den Garantiebedingungen wird die Garantie für den Kaminofen DEFRO HOME SLIMPELL Ausführung …....erteilt, der nach den Vorgaben der Anleitung betrieben wird Seriennummer ......................Nennleistung ......................kW Betreiberdaten Vor- und Nachname ...................... -
Seite 23: Reklamationsprotokoll
16. REKLAMATIONSPROTOKOLL REKLAMATIONSPROTOKOLL erstellt am ..........betreffend die Reklamation Nr......REKLAMIERTES PRODUKT GERÄTEART: ........... Produktionsdatum: ..........Seriennummer: ........... Kaufdatum: ..........DIE REKLAMATION WIR EINGEREICHT DURCH Vor- und Nachname: ................................Genaue Anschrift: ................................................................ Tel. Nr................................GENAUE BESCHREIBUNG DER MÄNGEL BZW. STÖRUNGEN ........................................... -
Seite 25: Reklamationsprotokoll
17. REKLAMATIONSPROTOKOLL REKLAMATIONSPROTOKOLL erstellt am ..........betreffend die Reklamation Nr......REKLAMIERTES PRODUKT GERÄTEART: ........... Produktionsdatum: ..........Seriennummer: ........... Kaufdatum: ..........DIE REKLAMATION WIR EINGEREICHT DURCH Vor- und Nachname: ................................Genaue Anschrift: ................................................................ Tel. Nr................................GENAUE BESCHREIBUNG DER MÄNGEL BZW. STÖRUNGEN ........................................... -
Seite 27: Reklamationsprotokoll
18. REKLAMATIONSPROTOKOLL REKLAMATIONSPROTOKOLL erstellt am ..........betreffend die Reklamation Nr......REKLAMIERTES PRODUKT GERÄTEART: ........... Produktionsdatum: ..........Seriennummer: ........... Kaufdatum: ..........DIE REKLAMATION WIR EINGEREICHT DURCH Vor- und Nachname: ................................Genaue Anschrift: ................................................................ Tel. Nr................................GENAUE BESCHREIBUNG DER MÄNGEL BZW. STÖRUNGEN ........................................... -
Seite 29: Bestätigungen Der Kontrollen Und Reinigung Der Abgasleitungen
19. BESTÄTIGUNGEN DER KONTROLLEN UND REINIGUNG DER ABGASLEITUNGEN Datum Stempel und Unterschrift des Schornsteinfegers Datum Stempel und Unterschrift des Schornsteinfe-gers... - Seite 30 LEISTUNGSERKLÄRUNG Nr. SLIMPELL-01/2018 1. Eindeutiger Identifikationscode des Produkttyps KOM-DHSLIMPELL Produktname: Kaminofen DEFRO HOME SLIMPELL 2. Typen-, Chargen-oder Seriennummer oder ein anderes Element zur Identifizierung des Bauprodukts Seriennummer: siehe Typenschild auf dem Produkt 3. Vorgesehene Verwendung oder Verwendungen des Bauprodukts in Kamine für Raumheizung für feste Brennstoffe...
- Seite 31 Name und Adresse des Lieferanten DEFRO Spółka z ograniczoną odpowiedzialnością. Spółka komandytowa 00-403 Warszawa Ul. Solec 24/253 Produktionsstätte: Ruda Strawczyńska 103A 26-067 Strawczyn Modellkennung Parameter des Gerätes Einheit DEFRO HOME SLIMPELL A⁺ A⁺ Energieeffizienzklasse Heizleistung luftseitig Heizleistung wasserseitig Energieeffizienzindex 125,4 Wirkungsgrad 90,9...
- Seite 32 DEFRO Spółka z ograniczoną odpowiedzialnością Spółka komandytowa 00-403 Warszawa, ul. Solec 24/253 Zakład produkcyjny: Ruda Strawczyńska 103 A 26-067 Strawczyn tel.: 41 303 80 85, biuro@defro.pl NIP 9591968493...
