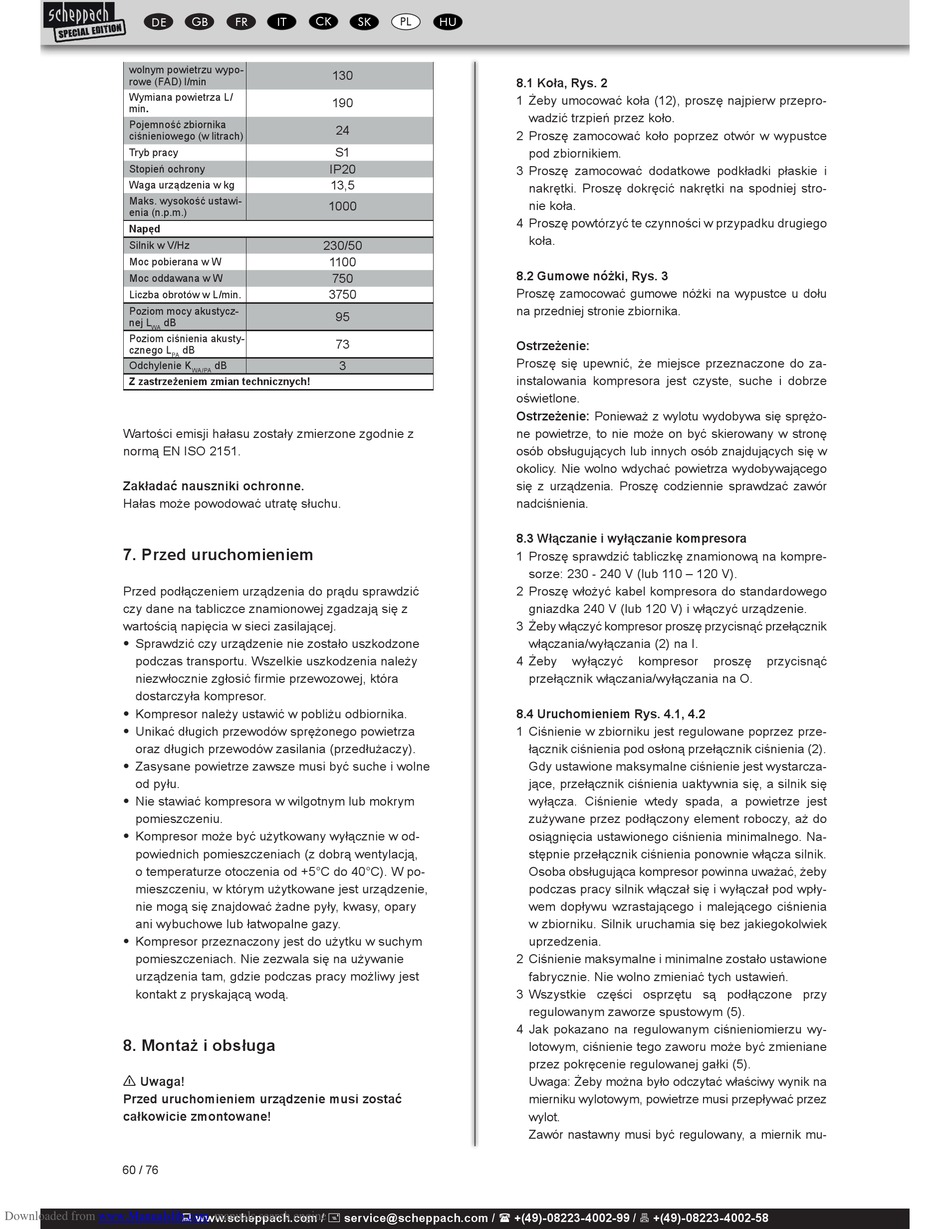

DE
wolnym powietrzu wypo-
rowe (FAD) l/min
Wymiana powietrza L/
min.
Pojemność zbiornika
ciśnieniowego (w litrach)
Tryb pracy
Stopień ochrony
Waga urządzenia w kg
Maks. wysokość ustawi-
enia (n.p.m.)
Napęd
Silnik w V/Hz
Moc pobierana w W
Moc oddawana w W
Liczba obrotów w L/min.
Poziom mocy akustycz-
nej L
dB
WA
Poziom ciśnienia akusty-
cznego L
dB
PA
Odchylenie K
Z zastrzeżeniem zmian technicznych!
Wartości emisji hałasu zostały zmierzone zgodnie z
normą EN ISO 2151.
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu.

7. Przed uruchomieniem

Przed podłączeniem urządzenia do prądu sprawdzić
czy dane na tabliczce znamionowej zgadzają się z
wartością napięcia w sieci zasilającej.
• Sprawdzić czy urządzenie nie zostało uszkodzone
podczas transportu. Wszelkie uszkodzenia należy
niezwłocznie zgłosić firmie przewozowej, która
dostarczyła kompresor.
• Kompresor należy ustawić w pobliżu odbiornika.
• Unikać długich przewodów sprężonego powietrza
oraz długich przewodów zasilania (przedłużaczy).
• Zasysane powietrze zawsze musi być suche i wolne
od pyłu.
• Nie stawiać kompresora w wilgotnym lub mokrym
pomieszczeniu.
• Kompresor może być użytkowany wyłącznie w od-
powiednich pomieszczeniach (z dobrą wentylacją,
o temperaturze otoczenia od +5°C do 40°C). W po-
mieszczeniu, w którym użytkowane jest urządzenie,
nie mogą się znajdować żadne pyły, kwasy, opary
ani wybuchowe lub łatwopalne gazy.
• Kompresor przeznaczony jest do użytku w suchym
pomieszczeniach. Nie zezwala się na używanie
urządzenia tam, gdzie podczas pracy możliwy jest
kontakt z pryskającą wodą.
8. Montaż i obsługa
n
Uwaga!
Przed uruchomieniem urządzenie musi zostać
całkowicie zmontowane!
60 / 76
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Downloaded from
www.Manualslib.com
GB
FR
IT
CK
SK
130
190
24
S1
IP20
13,5
1000
230/50
1100
750
3750
95
73
3
dB
WA/PA
manuals search engine
PL
HU
8.1 Koła, Rys. 2
1 Żeby umocować koła (12), proszę najpierw przepro-
wadzić trzpień przez koło.
2 Proszę zamocować koło poprzez otwór w wypustce
pod zbiornikiem.
3 Proszę zamocować dodatkowe podkładki płaskie i
nakrętki. Proszę dokręcić nakrętki na spodniej stro-
nie koła.
4 Proszę powtórzyć te czynności w przypadku drugiego
koła.
8.2 Gumowe nóżki, Rys. 3
Proszę zamocować gumowe nóżki na wypustce u dołu
na przedniej stronie zbiornika.
Ostrzeżenie:
Proszę się upewnić, że miejsce przeznaczone do za-
instalowania kompresora jest czyste, suche i dobrze
oświetlone.
Ostrzeżenie: Ponieważ z wylotu wydobywa się sprężo-
ne powietrze, to nie może on być skierowany w stronę
osób obsługujących lub innych osób znajdujących się w
okolicy. Nie wolno wdychać powietrza wydobywającego
się z urządzenia. Proszę codziennie sprawdzać zawór
nadciśnienia.
8.3 Włączanie i wyłączanie kompresora
1 Proszę sprawdzić tabliczkę znamionową na kompre-
sorze: 230 - 240 V (lub 110 – 120 V).
2 Proszę włożyć kabel kompresora do standardowego
gniazdka 240 V (lub 120 V) i włączyć urządzenie.
3 Żeby włączyć kompresor proszę przycisnąć przełącznik
włączania/wyłączania (2) na I.
4 Żeby
wyłączyć
przełącznik włączania/wyłączania na O.
8.4 Uruchomieniem Rys. 4.1, 4.2
1 Ciśnienie w zbiorniku jest regulowane poprzez prze-
łącznik ciśnienia pod osłoną przełącznik ciśnienia (2).
Gdy ustawione maksymalne ciśnienie jest wystarcza-
jące, przełącznik ciśnienia uaktywnia się, a silnik się
wyłącza. Ciśnienie wtedy spada, a powietrze jest
zużywane przez podłączony element roboczy, aż do
osiągnięcia ustawionego ciśnienia minimalnego. Na-
stępnie przełącznik ciśnienia ponownie włącza silnik.
Osoba obsługująca kompresor powinna uważać, żeby
podczas pracy silnik włączał się i wyłączał pod wpły-
wem dopływu wzrastającego i malejącego ciśnienia
w zbiorniku. Silnik uruchamia się bez jakiegokolwiek
uprzedzenia.
2 Ciśnienie maksymalne i minimalne zostało ustawione
fabrycznie. Nie wolno zmieniać tych ustawień.
3 Wszystkie części osprzętu są podłączone przy
regulowanym zaworze spustowym (5).
4 Jak pokazano na regulowanym ciśnieniomierzu wy-
lotowym, ciśnienie tego zaworu może być zmieniane
przez pokręcenie regulowanej gałki (5).
Uwaga: Żeby można było odczytać właściwy wynik na
mierniku wylotowym, powietrze musi przepływać przez
wylot.
Zawór nastawny musi być regulowany, a miernik mu-
kompresor
proszę
przycisnąć
