Aquametro CONTOIL VZF II Montage- Und Bedienungsanleitung Seite 43

Analoge Stromschleife (4...20 mA)

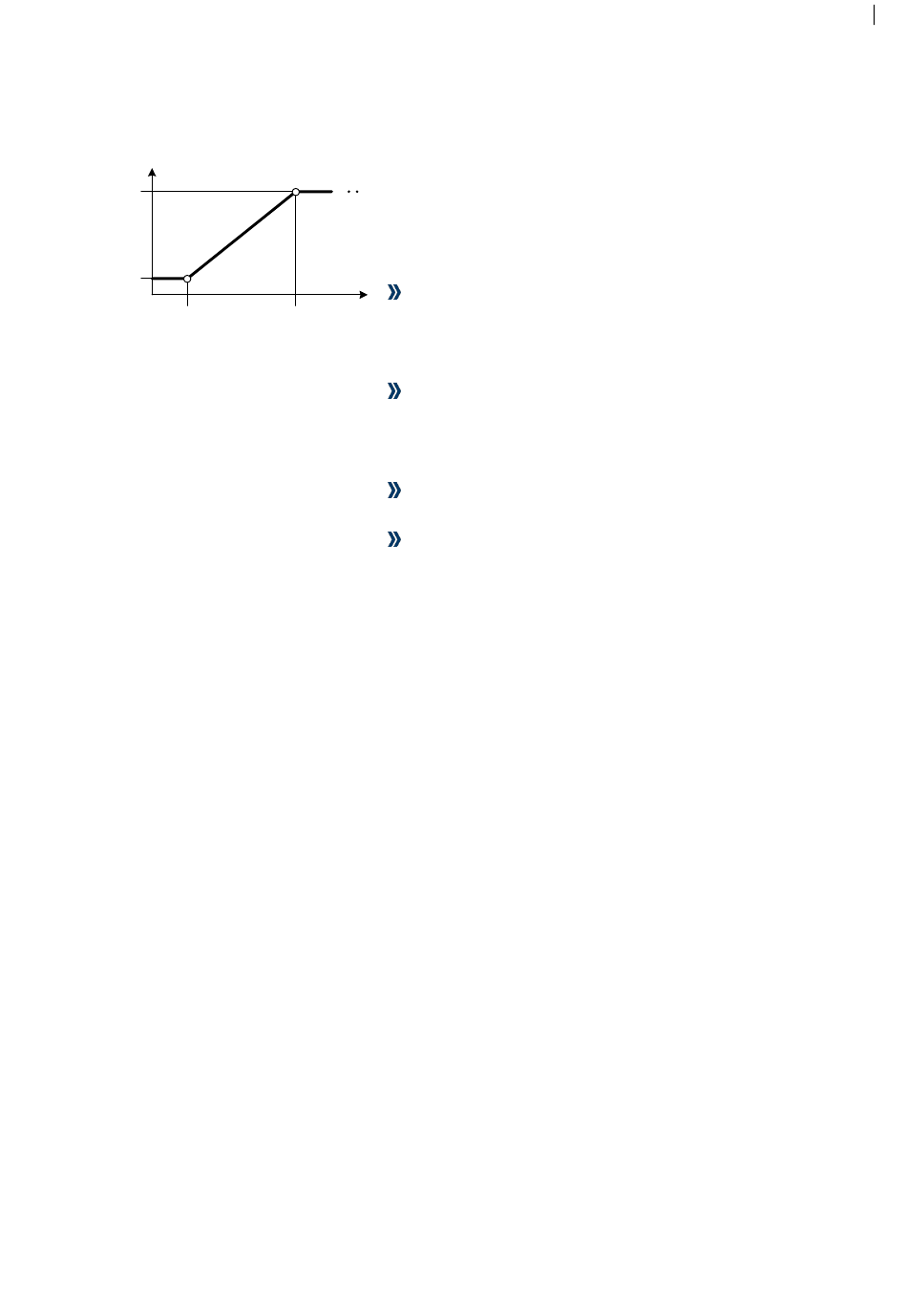

Setup-Menü: Analoge Stromschleife
mA
I 20.0
20
I 4.0
4
Q / T
1 1
I : Strom 4mA
4
I : Strom 20mA
20
Q :Ausgewählte Mindest-
1
durchflussrate
T :Ausgewählte Mindest-
1
temperatur
Q :Ausgewählte Höchstdurch
2
flussrate
T :ausgewählte Höchst-
2
temperatur
Festzulegende Parameter:
Unterer Wert [MIN]:
Unterer Stromwert [mA]:
Oberer Wert [MAX]:
Oberer Stromwert [mA]:
Fehler [Err]
Achtung: Qmin, Qcont und Qmax sind abhängig von der Zählernennweite des
Durchflussmengenzählers.
[tAU] Dämpfwert (Tau)
1 (keine Dämpfung) ... 9 (max. Dämpfung)
Beispiel:
Q beträgt 50 l/h und Q
1
Bei 50 l/h wird ein Signal von 4 mA gesendet.
Bei 275 l/h wird ein Signal von 12 mA gesendet.
Bei 500 l/h wird ein Signal von 20 mA gesendet.
Der Durchflussbereich von 450 l/h wird über den Bereich von 16 mA (20 mA...4 mA) verteilt.
Das Stromsignal ist proportional zur Durchflussrate oder
zum Temperaturbereich von Q1/T1 zu Q2/T2.
Signalverhalten:
Wenn ein relevanter Fehler am Durchflussmengenzähler
auftritt:
Wert fällt unter den festgelegten unteren Wert für
Durchflussrate / Temperatur Q1/T1:
Q / T
2 2
proportionaler Rückgang auf 3.8 mA, der dann aufrecht-
erhalten wird.
Wert übersteigt den festgelegten oberen Wert für
Durchflussrate / Temperatur Q2/T2:
proportionaler Anstieg auf 20.8 mA, der dann aufrecht-
erhalten wird.
(kontinuierlicher Ausgang von aktuellem Wert 3.8...20.8
mA).
Fehlersignal für messtechnisch relevanten Fehler (Fühler,
ROM, Speisespannung, usw.)
Für Fehlerverhalten HOCH: Ausgang 21.5 mA
Für Fehlerverhalten NIEDRIG: Ausgang 3.5 mA
Für Fehlerverhalten AKTUELL: kein Fehlersignal,
Signaldämpfung [tAU] für schnell ändernde Werte.
Hinweis: Je höher die Zeitkonstante, desto träger das Signal.
Dieser Parameter wird verwendet, um Sprünge des Signals
zu vermeiden.
Q1/T1 ≥0
I = 4 mA
4
Q2/T2 ≤Q/Tmax
I = 20 mA
20
500 l/h.
2
(Werkeinstellung: Qmin / 0°C)
(Werkeinstellung: Qcont / 100°C)
(Werkeinstellung: Err Act)
(Werkeinstellung: 4)
