Elektrische Installation - Aquametro CONTOIL VZF II Montage- Und Bedienungsanleitung

14
Bei Leitungen aus Kupfer- oder dünnwandigen Stahlrohren den Durchflussmengenzähler zusätz-
lich befestigen. Geeignetes Befestigungsmaterial verwenden.

4.2 Elektrische Installation

HINWEIS
Elektrische Verbindung zur Versorgungsspannung und/oder Verbindung mit
anderen Systemen.
Gefahr der Fehlfunktion oder Beschädigung!
Überprüfung der technischen Daten, Kapitel 9.

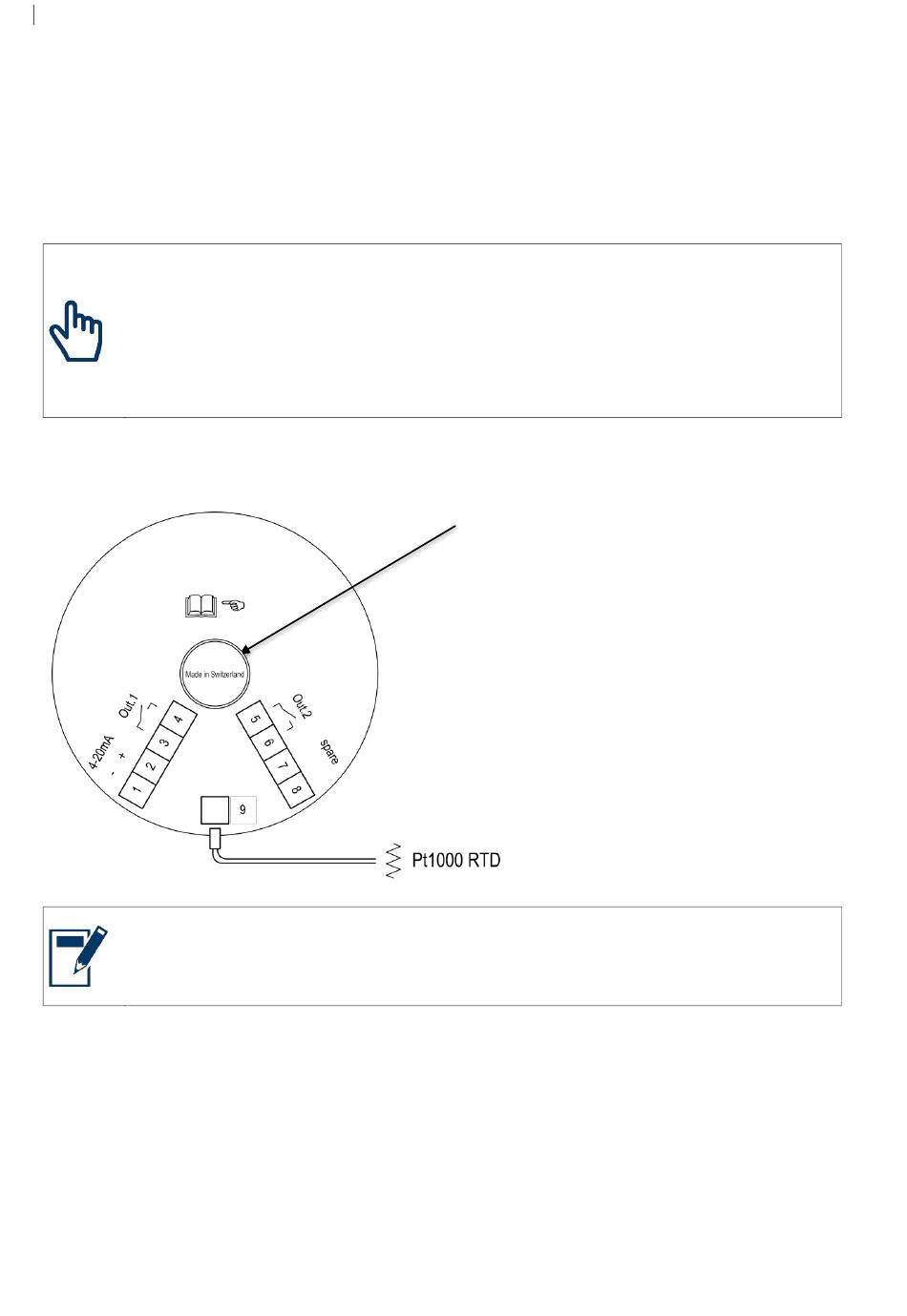

Elektrische Verbindung - Anzeigeeinheitoptionen VZF, VZFA II
ANMERKUNG
Kabelgrösse für Klemmen 1-6 ist: 0.75...1.5 mm
Kabelanschluss
1 / 2 Spannungsversorgung / Ausgang Stromschleife (passiv)
3 / 4 Ausgang 1 (passiv)
5 / 6 Ausgang 2 (passiv)
7 / 8 Reserve
9 Temperaturfühler Pt1000
Fühlerbereich! (Sensordom)
Hier dürfen sich keine Kabel, Drähte oder
sonstiges Installationsmaterial befinden. Dies
kann zu Fehlmessungen und Schäden am
Durchflussmengenzähler führen.
Halbleiter-Relais
RON ≤100 Ohm, RefOFF ≥10M Ohm
Umax ≤48 VAC/VDC, Imax ≤50 mA
2 / 20...16 AWG.
