Aquametro CONTOIL VZF II Montage- Und Bedienungsanleitung Seite 41

Ausgangsbegrenzung
Setup-Menü: Funktion für Ausgang1 oder Ausgang2
Flow
rate
active
Q Lim
max
% of Q Lim
inactive
% of Q Lim
Hysteresis
Q Lim
min
Work State
NC
active
inactive
Festzulegende Parameter:
Niedrige Durchflussrate [LIMIT MIN]:
Hohe Durchflussrate [LIMIT MAX]:
Hysterese [HYST]:
Die Schaltungen, die durch die oben stehenden Parameter aktiviert werden, können auf NO (im
Ruhezustand offen) oder NC (im Ruhezustand geschlossen) gestellt werden. Diese Entscheidung
ist abhängig von Ihren Bedürfnissen.
Grenzwertschalter [NO]: Kontakt schliesst, wenn die Grenzwerte überschritten werden.
Grenzwertschalter [NC]: Kontakt öffnet, wenn die Grenzwerte überschritten werden.
Beispiel:
Wenn der Grenzwert [LIMIT MIN] bei 100 l/h festgelegt ist und [HYST] bei 5 %, dann beträgt
die Hysterese 5 % von 100 l/h oder 5 l/h. Das bedeutet, dass die vorher aktive Schaltung
deaktiviert wird, wenn die Durchflussrate über 105 l/h steigt.
Wenn der Grenzwert [LIMIT MAX] bei 200 l/h festgelegt ist und [HYST] bei 5 %, dann be-
trägt die Hysterese 5 % von 200 l/h oder 10 l/h. Wenn die Schaltung aktiv ist, wird sie deakti-
viert, sobald der Durchfluss unter 190 l/h sinkt.
Die Funktion "Limit" ermöglicht es Ihnen, einen Alarm ein-
zurichten, der ausgelöst wird, wenn die voreingestellten
Durchflussraten überschritten werden.
Hysteresis
inactive

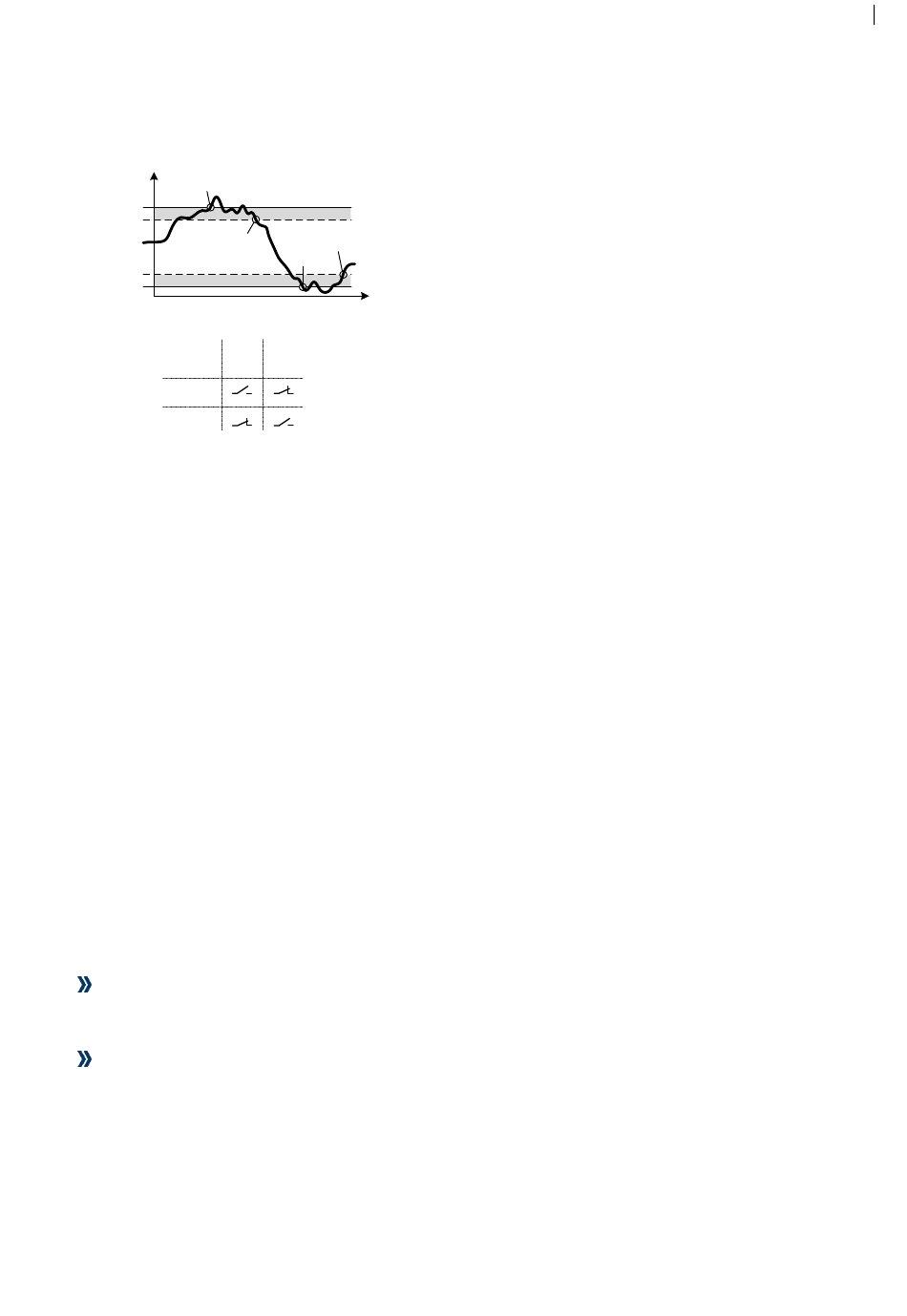

Signalverhalten:
active
"Limit" definiert die obere (Q Limmax) und untere (Q Lim-
min) Schwelle der Durchflussrate. Wenn diese überschritten
Time
werden, wird eine Schaltung (Alarm) aktiviert. Um das hin
NO
und her Wechseln zwischen dem aktiven und inaktiven Sta-
tus zu verhindern, wenn die Durchflussrate im Bereich der
Schwelle schwankt, können Hysteresebereiche (siehe ne-
benstehende Grafik) definiert werden, innerhalb derjeniger
die Schaltung aktiv bleibt, wenn sie einmal aktiviert wurde.
Wenn die Durchflussrate diesen Bereich über- oder unter-
schreitet, wird die Schaltung deaktiviert.
Der Hysteresebereich wird als Prozentsatz des Schwellen-
werts (Q Lim) berechnet.
Die Schaltung kann für Fernsteuerung oder Alarmsysteme
verwendet werden.
QLim
QLim
0...9 %
≥0 (Werkeinstellung: Qmin)
min
≤Q (Werkeinstellung: Qcont)
max max
(Werkeinstellung: 1 %)
41
