9.2 Parametrierung der VZF II / VZFA II Ausgänge
Um die Parameter festzulegen, muss das Gerät mit dem Benutzercode entsperrt werden.
Volumenimpulsausgang für die Summierung des Durchflussvolumens (Gesamtmengenzähler)
Setup-Menü: Funktion für Ausgang1 oder Ausgang2

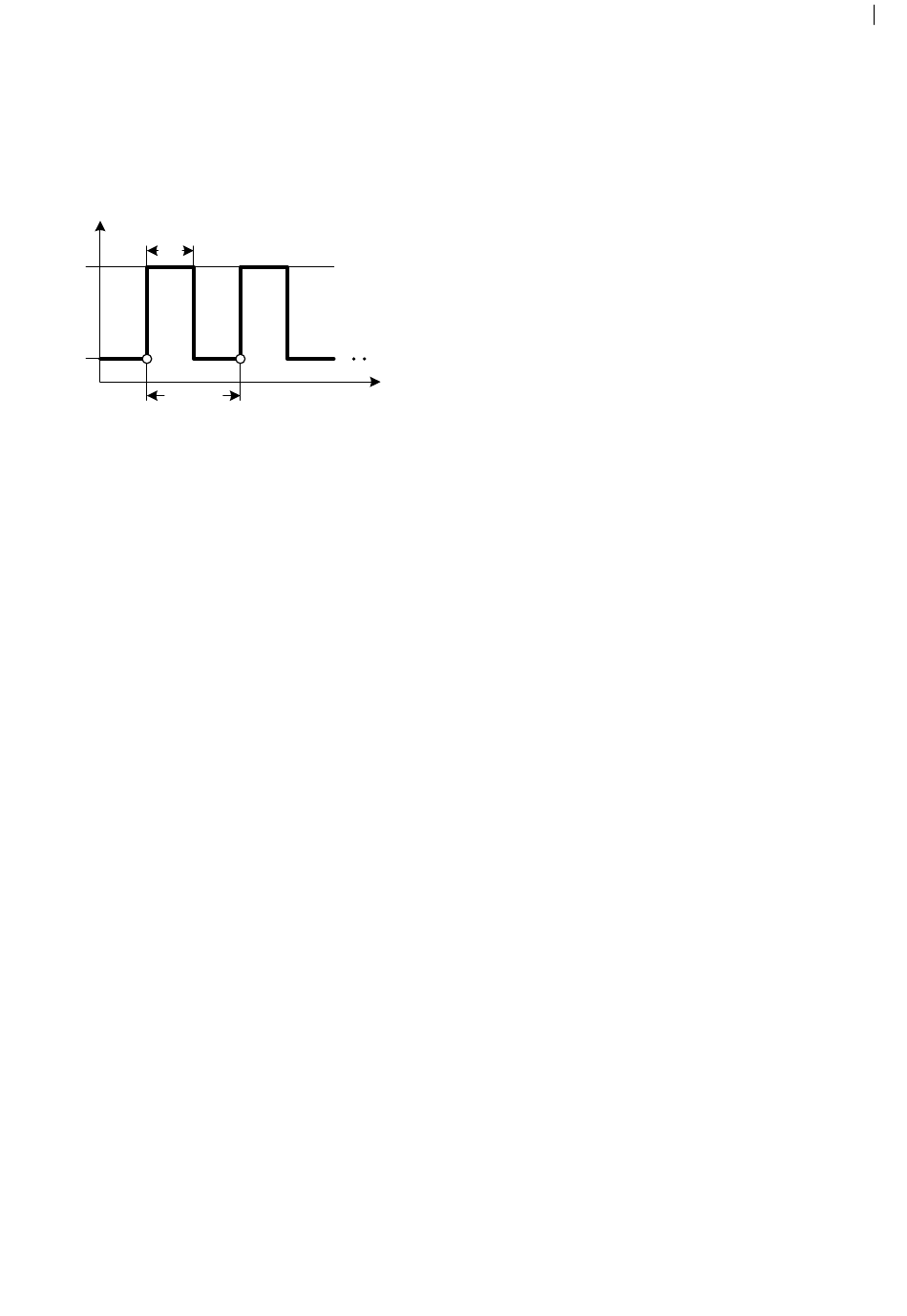

Pulse witdh
t
Period
Festzulegende Parameter:
Impulsbreite (t): 2...500 ms
(Volumen- oder Normvolumenimpulse)
Impulswert für Liter [UPP]:
3
Impulswert für m
[UPP]:
Impulswert für Gallonen (US) [UPP]: 0.0001...1000 Gallonen/Impuls
(Massenimpulse)
Impulswert für Kilogramm [UPP]:
Impulswert für Tonnen [UPP]:
Impulswert für Pfund (US) [UPP]:
Werkeinstellung:
Impulsbreite (t):
Die Impulsbreite kann auf 2...500 ms eingestellt werden
(Beispiel: 20 ms).
Die tatsächliche Impulsbreite wird dynamisch angepasst,
basierend auf dem tatsächlichen Durchfluss, aber mindes-
tens dem festgelegten Wert.
Der Betriebszyklus beträgt 50 % ON und 50 % OFF.
ms
0.0001...1000 Liter/Impuls
3
0.0001...1000 m /Impuls
0.0001...1000 kg/Impuls
0.0001...1000 t/Impuls
0.0001...1000 Pfund/Impuls
DN 20 – 50 sind auf 50 ms und 1 UPP eingestellt
(DN 15 ist auf 0.1 UPP eingestellt)
