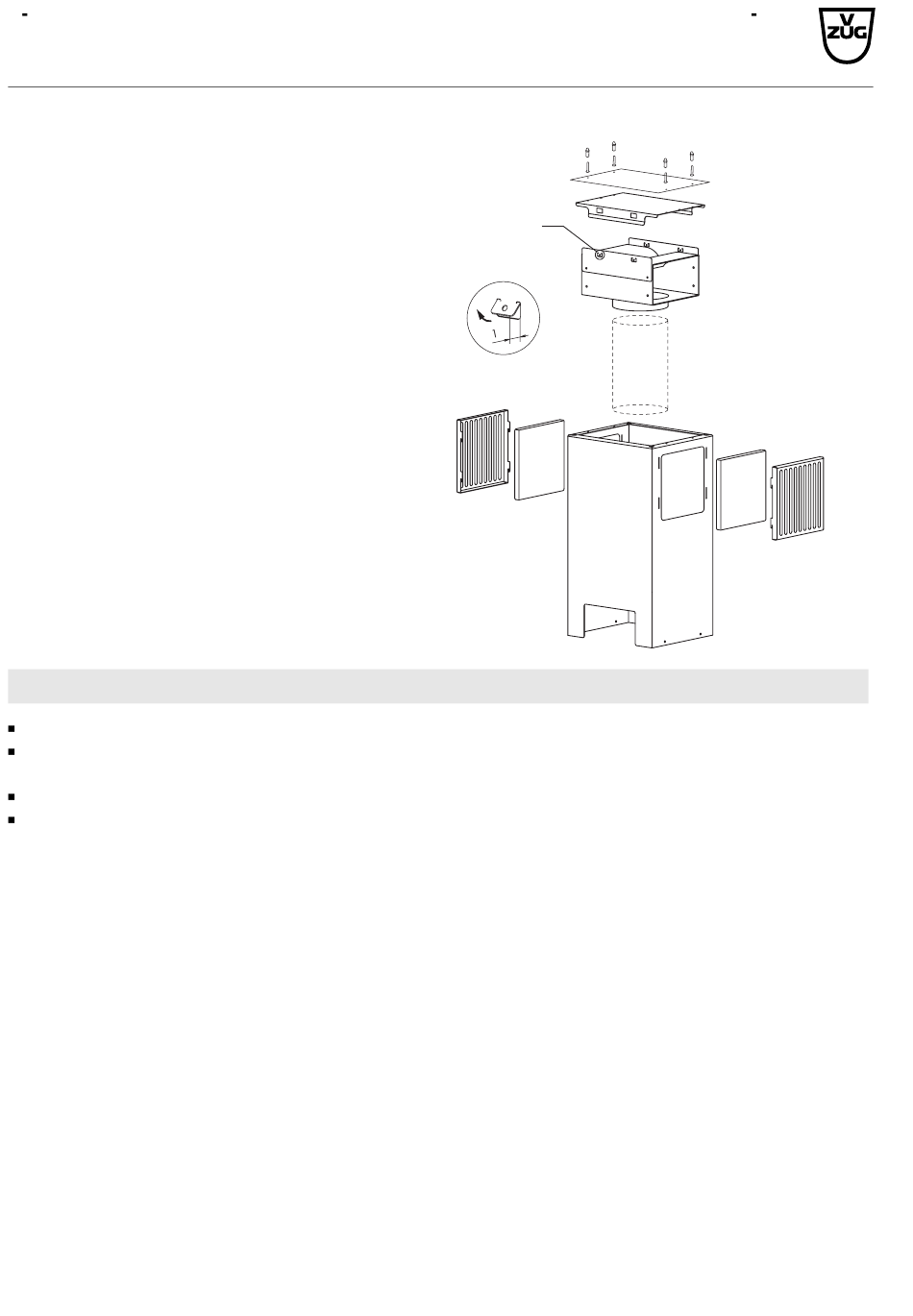

Umluftversion
3A. Mit der Bohrschablone 4 Löcher für die Befesti-
gung des Umlenkstückes bohren.
Befestigung anschrauben und Umlenkstück von
unten her einklicken (Lasche vorher aufbiegen).
Den Abluftschlauch oben anschliessen und
10 cm länger als Oberteil F abschneiden.
7A. Den Abluftschlauch befestigen. Auf Knickfreiheit
achten.
Elektrischer Anschluss durchführen.
11A. Den Aktivkohlefilter in die Halterung einsetzen
und am Oberteil befestigen.
Montagehinweise
Ein seitliches Wegführen der Abluftleitung durch die Kaminverschalung hindurch ist zu vermeiden.
Teleskopverschalungen nicht in die Decke führen! Daher entstehen hohe Kosten für Demontage und Neuanferti-
gung der Decke!
Von Silikonfugen an der Teleskopverschalung und am Gerät wird abgeraten.
Eine Reparatur kann nur dann gewährleistet werden, wenn jederzeit eine vollständige Demontage des Gerätes
möglich ist.
Installationsanleitung
Dunstabzug Mistral (Inselhaube)
Modell 897/898
Y
Detail Y
