Montage

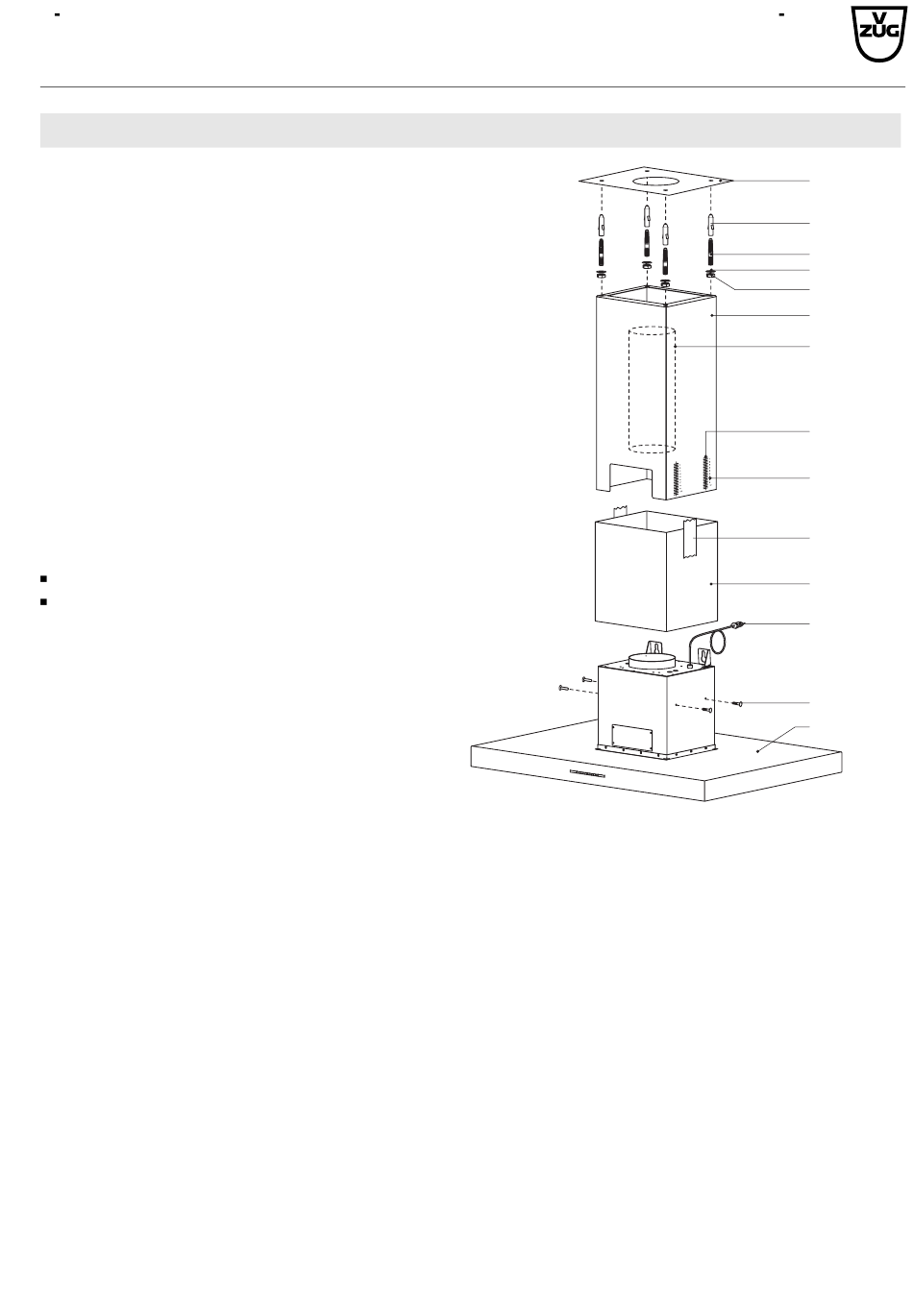

1. Mesurer le milieu du champ de cuisson. Fixer le
gabarit en papier A à la verticale de façon
centrée sur le plafond et percer quatre trous
(ø 10 mm) pour les chevilles de plafond C.
Enfoncer les chevilles C à fleur.
2. Visser les vis D dans les chevilles de sorte à ce
qu'elles dépassent encore de 20 mm.
3. Raccorder en haut le tuyau d'évacuation E et le
couper 10 cm au-dessus de la partie supérieure
F.
4. Définir la hauteur d'encastrement et percer quatre
trous de montage G dans la partie supérieure F.
Attention, réaliser les trous à la même hauteur. Uti-
liser le film L avec les indications de dimensions.
Respecter ce faisant les distances minimum avec
le champ de cuisson!
600 mm pour un champ de cuisson électriques.
650 mm pour un champ de cuisson à gaz (opti-
mal 750 mm).
5. Fixer la partie supérieure F sur le plafond avec les
rondelles en U H et les écrous I. Introduire la
partie inférieure K sur la partie supérieure F et
fixer avec les bandes adhésives B.
6. Fixer le tuyau d'évacuation E en bas. Veiller à ne
pas le plier! Réaliser le raccordement électrique
N.
7. Visser la hotte d'aspiration M avec la partie
supérieure F. Retirer le ruban adhésif F et mettre
la partie inférieure K en position sur la hotte.
Notice d'installation
Hotte d'aspiration Mistral (hotte isolée)
Modèle 897/898
J417.08 0
9.1.04 BDR
7/12
A
C
D
H
I
F
E
L
G
B
K
N
O
M
