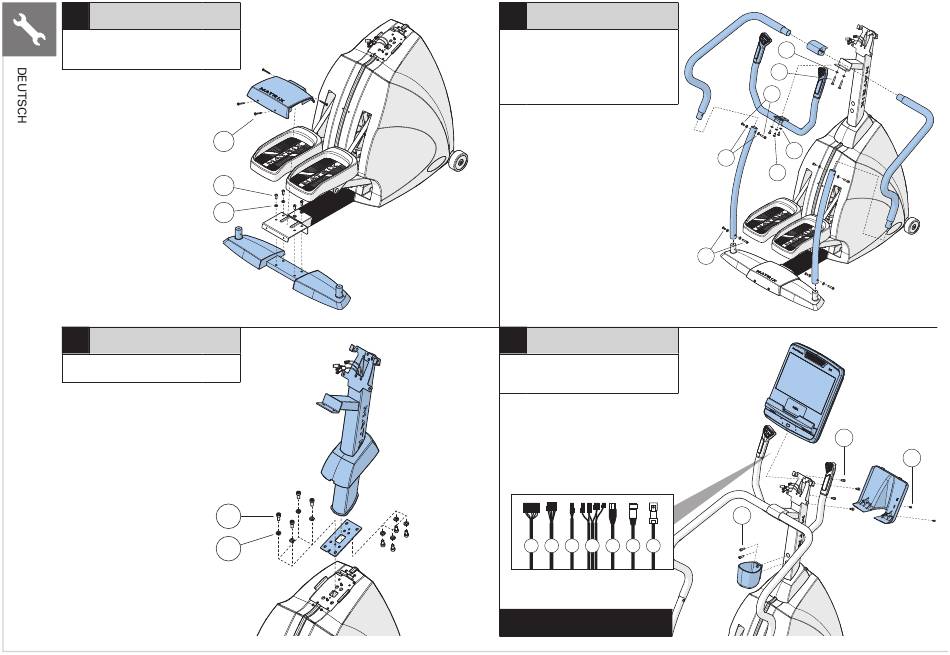

Aufbau Abgeschlossen - Matrix ENDURANCE STEPPER Handbuch

1
Hardware
A Schraube (M8 x 40 L)
B Sicherungsscheibe
C Schraube (M5 x 15 L)
2
Hardware
B Sicherungsscheibe
D Schraube (M8 x 16 L)
12
Menge
4
4
4
C
A
B
Menge
8
8
D
B
3
Hardware Menge
B Sicherungsscheibe 2
E Schraubensatz 2
F Unterlegscheibe (gebogen) 8
G Schraube (M8 x 16 L) 7
H Sicherungsscheibe 3
I Schraube (M8 x 45 L) 2
4
Hardware Menge
J Schraube (M8 x 20 L) 4
K Schraube (M8 x 25 L) 2
L Schraube (M5 x 10 L) 2
1 LCB-Kommunikation
2 Verlängerungskabel
3 TV Ein
4 Konsolenanschlussdrähte
5 Ethernet
6 Koax
7 Erdung
1 2 3 4 5 6 7

AUFBAU ABGESCHLOSSEN

B
I
E
H
F
G
G
J
K
L
