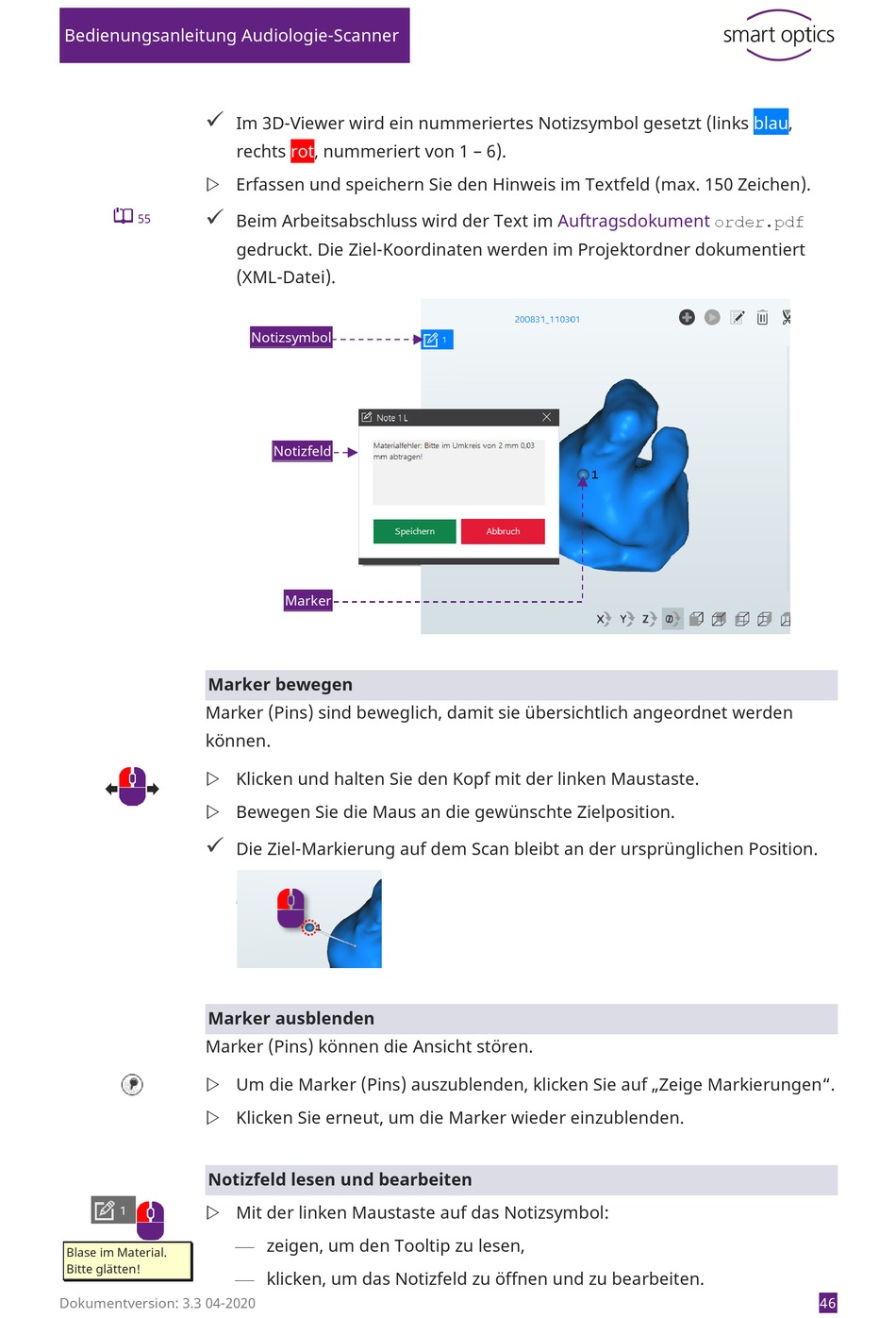

Smart Optics mono Scan Bedienungsanleitung Seite 46

Bedienungsanleitung Audiologie-Scanner

 Erfassen und speichern Sie den Hinweis im Textfeld (max. 150 Zeichen).

55
Marker bewegen
Marker (Pins) sind beweglich, damit sie übersichtlich angeordnet werden
können.
 Klicken und halten Sie den Kopf mit der linken Maustaste.
 
 Bewegen Sie die Maus an die gewünschte Zielposition.

Marker ausblenden
Marker (Pins) können die Ansicht stören.
 Um die Marker (Pins) auszublenden, klicken Sie auf „Zeige Markierungen".
 Klicken Sie erneut, um die Marker wieder einzublenden.
Notizfeld lesen und bearbeiten
 Mit der linken Maustaste auf das Notizsymbol:
Blase im Material.
Bitte glätten!
Dokumentversion: 3.3 04-2020
Im 3D-Viewer wird ein nummeriertes Notizsymbol gesetzt (links blau,
rechts rot, nummeriert von 1 – 6).
Beim Arbeitsabschluss wird der Text im
gedruckt. Die Ziel-Koordinaten werden im Projektordner dokumentiert
(XML-Datei).
Notizsymbol
Notizfeld
Marker
Die Ziel-Markierung auf dem Scan bleibt an der ursprünglichen Position.
 zeigen, um den Tooltip zu lesen,
 klicken, um das Notizfeld zu öffnen und zu bearbeiten.
Auftragsdokument order.pdf
46
