Calpeda Neotech 110 Montage- Und Bedienungsanleitung
Kondensatpumpe für den kühlmöbelunterbau
Verwandte Anleitungen für Calpeda Neotech 110
Inhaltszusammenfassung für Calpeda Neotech 110

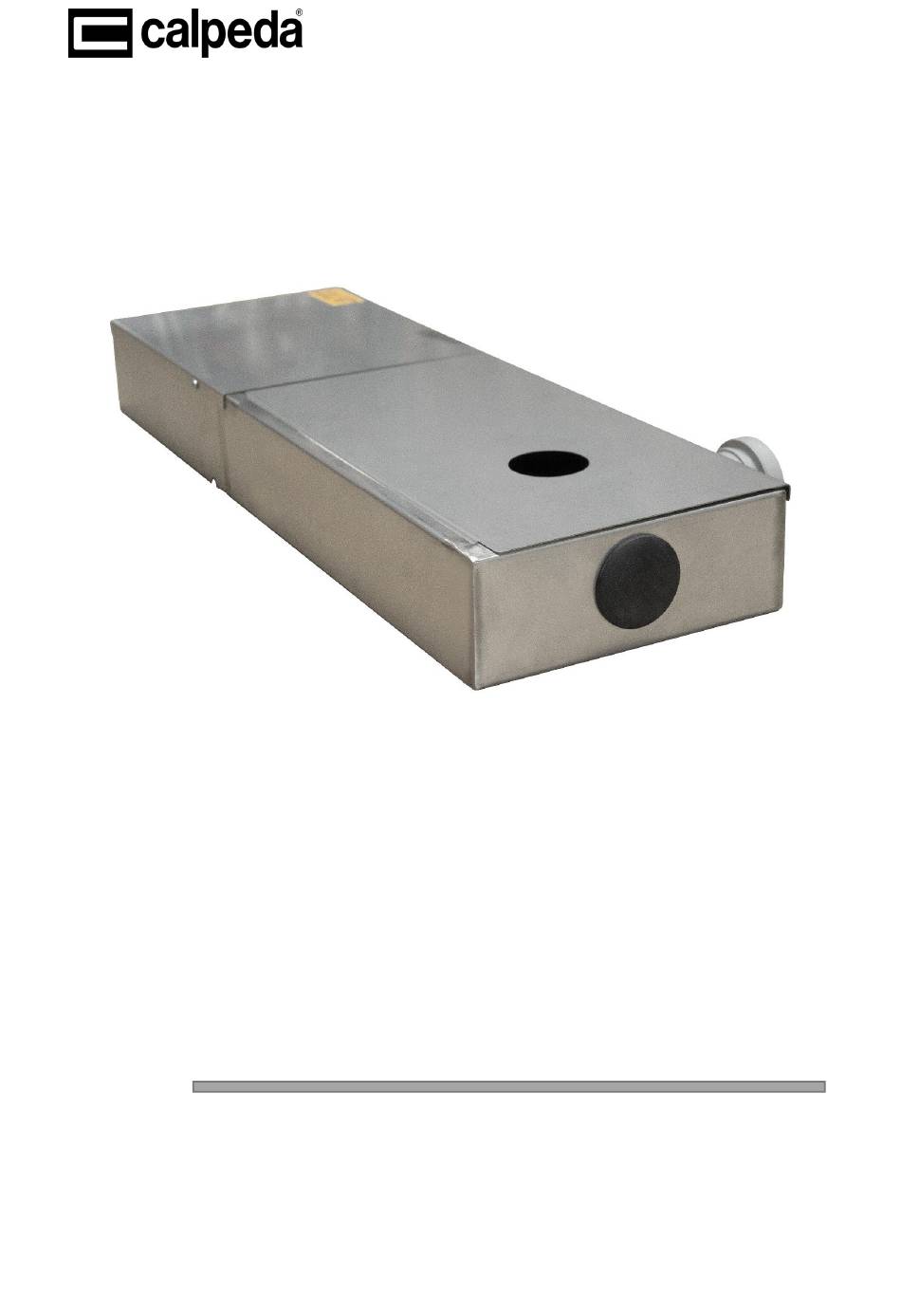

- Seite 1 Kondensatpumpe für den Kühlmöbelunterbau Neotech 110 Montage‐ und Bedienungsanleitung ‐ Technische Daten ‐ Calpeda Pumpen Vertrieb GmbH | Philipp‐Reis‐Straße 2 | 63755 Alzenau | www.calpeda.de ...
- Seite 2 2-12 ...
-
Seite 3: Inhaltsverzeichnis
Montage- und Bedienungsanleitung, Technische Daten Kondensatpumpe Neotech 110 Inhaltsverzeichnis Benutzerhinweise ....................4 Zeichenerklärung ....................4 Vor der Montage und Inbetriebnahme ..............5 Beschreibung und Anwendungsbereich ..............5 Technische Daten ....................6 Allgemeines ......................6 Kennlinie ........................ 7 Abmessungen und Schaltpunkte ................ -
Seite 4: Benutzerhinweise
Gefahr mit mittlerem Risiko. Nichtbeachten kann zu Umweltschaden, schwerer Körperverletzung oder Tod führen. Gefahr mit geringem Risiko. Nichtbeachten kann zu Sachschaden oder leichter bis mittlerer Körperverletzung führen 4-12 BA- A2261 ▪ Neotech 110 © 2021 CALPEDA Pumpen Vertrieb GmbH ... -
Seite 5: Vor Der Montage Und Inbetriebnahme
Reinigen Sie das Gerät und alle Zubehörteile gemäß den Angaben in Kapitel "Wartung und Reinigung"! 1.3 Beschreibung und Anwendungsbereich Die Hebeanlage Neotech 110 ist eine Pumpenanlage zur Förderung von anfallendem Schmutzwasser, Kondensat und Abtauwasser von Kühlmöbeln. Dieses wird im Sammelbehälter aufgefangen und niveauabhängig in die Kanalisation gefördert. -
Seite 6: Technische Daten
Abmessungen (B x H x T) 635 x 75 x 205 mm Gesamtgewicht ca. 5 kg Einschaltpunkt 50 mm Ausschaltpunkt 37 mm Alarm 54 mm Gewicht 5 kg 6-12 BA- A2261 ▪ Neotech 110 © 2021 CALPEDA Pumpen Vertrieb GmbH ... -
Seite 7: Kennlinie
Kondensatpumpe Neotech 110 2.2 Kennlinie Neotech 110 2.3 Abmessungen 635 mm 75 mm 205 mm Schaltpunkte: Ein: 50 mm Aus: 37 mm Alarm: 54 mm 7-12 BA- A2261 ▪ Neotech 110 © 2021 CALPEDA Pumpen Vertrieb GmbH ... -
Seite 8: Montage, Inbetriebnahme Und Wartung
Nach dem Einstecken des Netzsteckers ist die Anlage betriebsbereit. Zur Funktions- und Dichtigkeitskontrolle ist der Behälter bis zum Einschaltpunkt zu füllen und beim automatischen Start der Pumpe die Zu- und Abläufe zu kontrollieren. 8-12 BA- A2261 ▪ Neotech 110 © 2021 CALPEDA Pumpen Vertrieb GmbH ... -
Seite 9: Test
Überprüfen Sie die Einlass- und Auslassleitungen. Reinigen Sie sie bei Bedarf und stellen Sie sicher, dass sie knickfrei sind. ACHTUNG: Bei Wiederinbetriebnahme sind die Punkte der Inbetriebnahme (s. Pos. 3.2) zu beachten! 9-12 BA- A2261 ▪ Neotech 110 © 2021 CALPEDA Pumpen Vertrieb GmbH ... -
Seite 10: Fehlersuche
Montage- und Bedienungsanleitung, Technische Daten Kondensatpumpe Neotech 110 Fehlersuche Fehler Ursache Behebung Keine bzw. Druckleitung verstopft Reinigung ▶ geringe Knicke entfernen ▶ Druckleitung geknickt Förderleistung Rückschlagventil reinigen ▶ Förderhöhe zu groß oder ersetzen Förderhöhe reduzieren ▶ Motor läuft Netzspannung fehlt Spannung prüfen... -
Seite 11: Eg-Konformitätserklärung
The unit complies with all applicable Essential Requirements of the Directives. EN 60335-2-41(2003); EN 60335-1(2012); EN 62233(2008); EN 61000-6-3(2007); EN 61000-3-2(2014); EN 61000-3-3(2013); EN 61000-6-1(2017) Signed by: Mark B. Ramping Position: Managing Director Notizen 11-12 BA- A2261 ▪ Neotech 110 © 2021 CALPEDA Pumpen Vertrieb GmbH ... - Seite 12 Calpeda Pumpen Vertrieb GmbH Philipp-Reis-Straße 2 63755 Alzenau Telefon +49 6023 9643 30 Telefax +49 6023 9643 33 info@calpeda.de www.calpeda.de © 2021 CALPEDA Pumpen Vertrieb GmbH...
