Installation und Montage
4.3

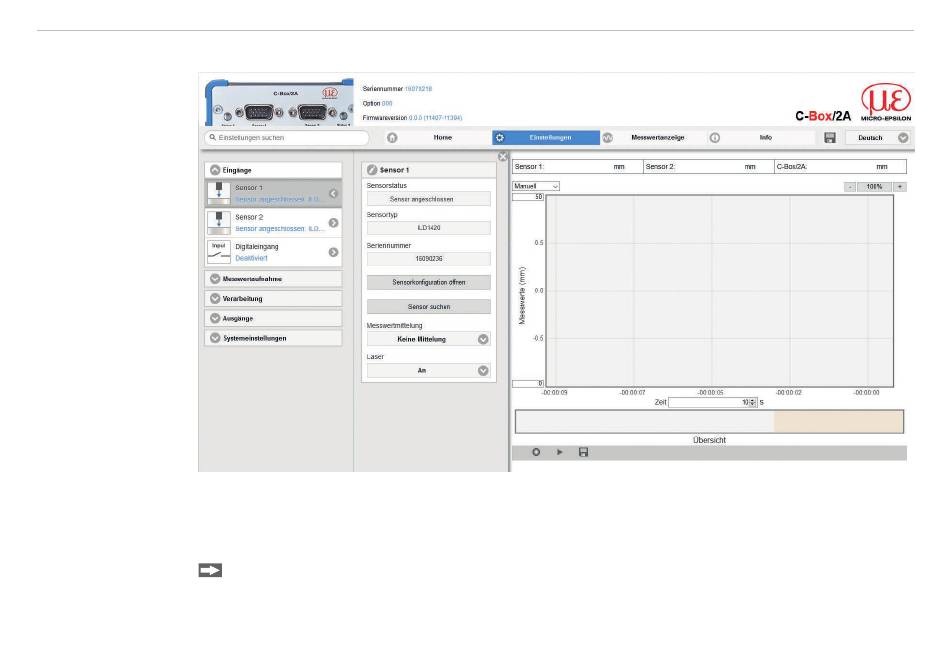

Abb. 6 Ansicht Einstellungen - Eingänge - Sensor 1/2 - Laser
Der Messlaser am Sensor wird über einen Optokoppler-Eingang eingeschaltet. Dies ist von Vorteil, um den
Sensor für Wartungszwecke oder Ähnliches abschalten zu können. Zum Schalten eignen sich sowohl ein
Schalttransistor mit offenem Kollektor (zum Beispiel in einem Optokoppler) als auch ein Relaiskontakt.
i
C-Box/2A
Laser einschalten
Verbinden Sie Pin 6 Laser mit Pin 8 GND durch eine Brücke.
Der Laser bleibt abgeschaltet, solange nicht Pin 6 mit Pin 8 elektrisch leitend verbunden ist.
Seite 16
