Installationsverfahren

1. Anschlüsse
1.1. Punkt-zu-Punkt-Anschluss: Bis zu 120 m Übertragungsreichweite
über einzelnes CAT6 Kabel (hochwertiges Kabel bis zu 150 m).
HDMI-
EINGANG
DVD

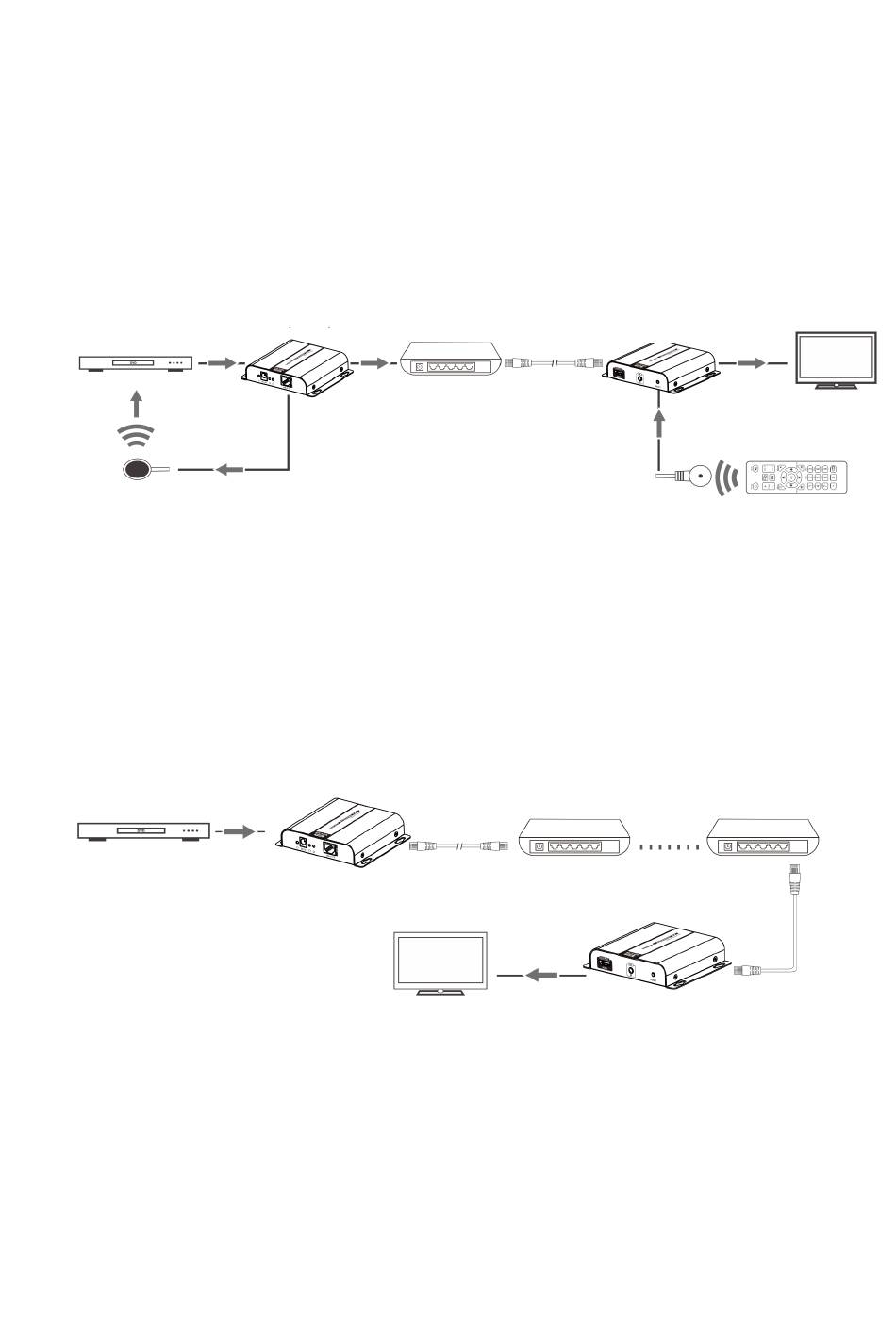

1.2. Router-Verbindung: Durch die Verwendung von Netzwerk-
Router/Repeater können Sie eine unbegrenzte Erweiterung
erzielen.
HDMI-EINGANG
DVD
HDMI-EXTENDER
TX (Sender)
PoE-Switch
HDMI-EXTENDER
TX (Sender)
HDMI-EXTENDER
RX (Empfänger)
CAT5/5E/6
Kabel
CAT5/5E/6
Kabel
PoE-Switch
HDMI-
AUSGANG
TV
HDMI-
AUSGANG
PoE-Switch x N
HDMI-EXTENDER
RX (Empfänger)
TV
