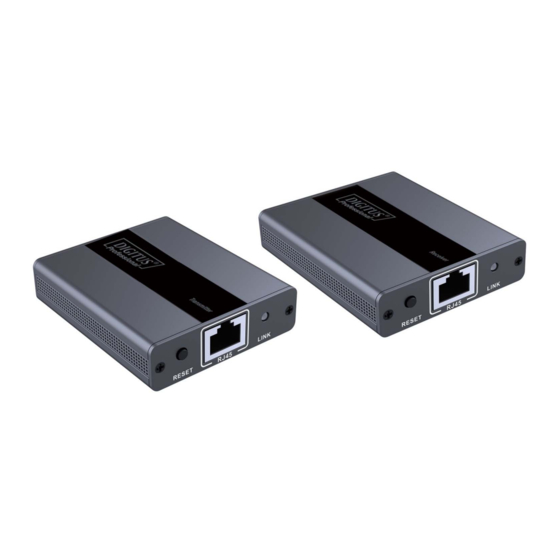

Digitus DS-55101 Benutzerhandbuch
Das Digitus HDMI Extender Set, Full HD bietet eine Externderlösung bis 130 m für
allerhöchste Ansprüche. Es überträgt digitale Video‐ und Audio‐Signale auf eine
maximale Länge von bis zu 130 m (über CAT 6). Die höchste unterstütze
Video‐Auflösung liegt bei 1080p / 60Hz. Unterstützt werden CAT 5, CAT 5E sowie CAT
6 Netzwerkkabel. Mitgeliefert werden zwei Infrarot‐Einheiten (Sender, Empfänger)
über welche die Fernbedienung der angeschlossenen Eingangs‐Quelle verwendet
werden kann. Mittels LED‐Anzeige wird die Konnektivität angezeigt.
HDMI‐Extender‐Set
Full‐HD, 130 m
Benutzerhandbuch
DS‐55101
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-55101
Inhaltszusammenfassung für Digitus DS-55101
- Seite 1 HDMI‐Extender‐Set Full‐HD, 130 m Benutzerhandbuch DS‐55101 Das Digitus HDMI Extender Set, Full HD bietet eine Externderlösung bis 130 m für allerhöchste Ansprüche. Es überträgt digitale Video‐ und Audio‐Signale auf eine maximale Länge von bis zu 130 m (über CAT 6). Die höchste unterstütze Video‐Auflösung liegt bei 1080p / 60Hz. Unterstützt werden CAT 5, CAT 5E sowie CAT 6 Netzwerkkabel. Mitgeliefert werden zwei Infrarot‐Einheiten (Sender, Empfänger) über welche die Fernbedienung der angeschlossenen Eingangs‐Quelle verwendet werden kann. Mittels LED‐Anzeige wird die Konnektivität angezeigt. ...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte lesen Sie vor Installation und Inbetriebnahme nachstehende Sicherheitsanweisungen sorgfältig durch: Stecken Sie die Geräte während des Betriebs nicht ein oder aus. Vertauschen Sie nicht den Sender (TX) und den Empfänger (RX) oder die Verlängerungskabel für IR‐Sender und IR‐Empfänger, bevor Sie mit der Installation beginnen. Verwenden Sie nur ein DC‐5‐V‐/‐1‐ASteckernetzteil. Achten Sie auf identische Spezifikationen, falls Sie nicht das mitgelieferte Steckernetzteil verwenden. Eigenschaften 1. Plug‐and‐Play, keine Installation erforderlich. 2. Dieses Set verfügt über einen Sender (TX) und einen Empfänger (RX), die als Paar funktionieren. 3. Übertragungsentfernung bis zu 120 m über CAT6‐Kabel, 100 m über CAT5e‐Kabel oder 80 m über CAT5‐Kabel. 4. Unterstützt IR‐Passback zur problemlosen Fernbedienung des Quellgeräts vom Empfangsgerät aus. 5. Unkomprimiert und null Latenz. 6. Unterstützt Auflösungen bis zu Full HD 1080p bei 60 Hz. 7. Kompatibel mit CAT5/5e/6 für Fernübertragung. Packungsinhalt 1x 4K‐HDMI‐Extender‐Sender 1x 4K‐HDMI‐Extender‐Empfänger ... -
Seite 3: Technische Daten
Technische Daten Spannung/Strom DC 5 V/1 A Stromversorgung Empfänger: Leistungsaufnahme Sender: 2 W <2 W HDMI‐Konformität HDMI1.3 HDCP‐Konformität HDCP1.4 720 x 576 bei 50 Hz, 720 x 480 bei 60 Hz, 1280 x 720 bei 60 Hz, 1920 x 1080 bei 60 Hz, 640 x 480 bei 60 Hz, HDMI‐Auflösung 800 x 600 bei 60 Hz, 1024 x 768 bei 60 Hz, HDMI‐Daten und 1280 x 800 bei 60 Hz, 1280 x 1024 bei 60 Hz, Schnittstelle 1440 x 900 bei 60 Hz, 1680 x 1050 bei 60 Hz Unterstützte Audioformate Maximale Übertragungsrate 10,2 Gbit/s TMDS‐Signalein‐... -
Seite 4: Anforderungen An Die Installation
Anforderungen an die Installation 1. HDMI‐Quellgerät (Computer‐Grafikkarte, DVD, PS3, HD‐Überwachungstechnik usw.). 2. HDMI‐Anzeigegerät wie z. B. SDTV, HDTV oder Projektor mit HDMI‐Anschluss. 3. UTP/STP CAT5/5e/6‐Kabel gemäß der Norm IEEE568B. Beschreibung des Bedienfelds Sender (TX) 1) Reset‐Taste Startet das Gerät neu 2) RJ45‐Signalausgang Anschluss des Netzwerkkabels 3) LINK‐Anzeige Die LED leuchtet bei HDMI‐Signalübertragung dauerhaft, sie blinkt wenn keine Signalübertragung erfolgt 4) Stromversorgungseingang Anschluss des DC‐5‐V‐, 1‐A‐Steckernetzteils 5) HDMI‐Signaleingang Anschluss des Quellgeräts 6) IR‐Signalausgang Anschluss des Verlängerungskabels für den IR‐Sender ... -
Seite 5: Installation Und Anschluss
Empfänger (RX) 1) Reset‐Taste Startet das Gerät neu 2) RJ45‐Signaleingang Anschluss des Netzwerkkabels 3) LINK‐Anzeige Die LED leuchtet bei HDMI‐Signalübertragung dauerhaft, sie blinkt wenn keine Signalübertragung erfolgt 4) Stromversorgungseingang Anschluss des DC‐5‐V‐, 1‐A‐Steckernetzteils 5) HDMI‐Signalausgang Anschluss des Anzeigegeräts 6) IR‐Signaleingang Anschluss des Verlängerungskabels für den IR‐Empfänger Installation und Anschluss A. Wie stellt man ein CAT5/5e/6‐Netzwerkkabel her, das der IEEE568‐Norm entspricht: 1. Weiß und orange 2. Orange 3. Weiß und grün 4. Blau 5. - Seite 6 B. Verbindungen DVD HDMI IN Empfänger Sender (HDMI‐Eingang) HDMI‐Kabel Kabel HDMI‐Anzeigegerät IR C. Verbindungen 1) Verbinden Sie das Quellgerät mit dem Sender (TX) und das Anzeigegerät mit dem Empfänger (RX) per HDMI‐Kabel. 2) Verbinden Sie Sender (TX) und Empfänger (RX) mit einem Netzwerkkabel (CAT5, CAT5e oder CAT6). 3) Schließen Sie das Steckernetzteil nur am Sender an. Jedes Gerät wird schaltet sich selbst ein und initialisiert sich selbstständig, sodass dieser HDMI‐Extender funktioniert. ...
- Seite 7 • Häufig gestellte Fragen F: Keine Bildausgabe? A: Überprüfen Sie, ob alle Kabel richtig angeschlossen sind. Starten Sie den Sender (TX)/Empfänger (RX) neu, indem Sie auf die Taste „RESET“ drücken. F: Am Empfänger blinkt die „LINK“‐Anzeige dauerhaft? A: Stellen Sie sicher, dass die Netzwerkkabelverbindung der Norm IEEE568B entspricht. 2) Prüfen Sie, ob am Sender das HDMI‐Eingangssignal anliegt. Setzen Sie Sender und Empfänger zurück und schließen Sie sie erneut an. F: Die „LINK“‐LED des Empfängers leuchtet dauerhaft, es wird aber kein Bild ausgegeben? A: Stellen Sie sicher, dass das Ausgabegerät den aktuellen HDMI‐Signalmodus unterstützt. Stellen Sie sicher, dass das HDMI‐Kabel korrekt am Fernseher angeschlossen wurde. Stellen Sie sicher, dass das Netzwerkkabel aus feinen Kupferlitzen besteht. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten ...
