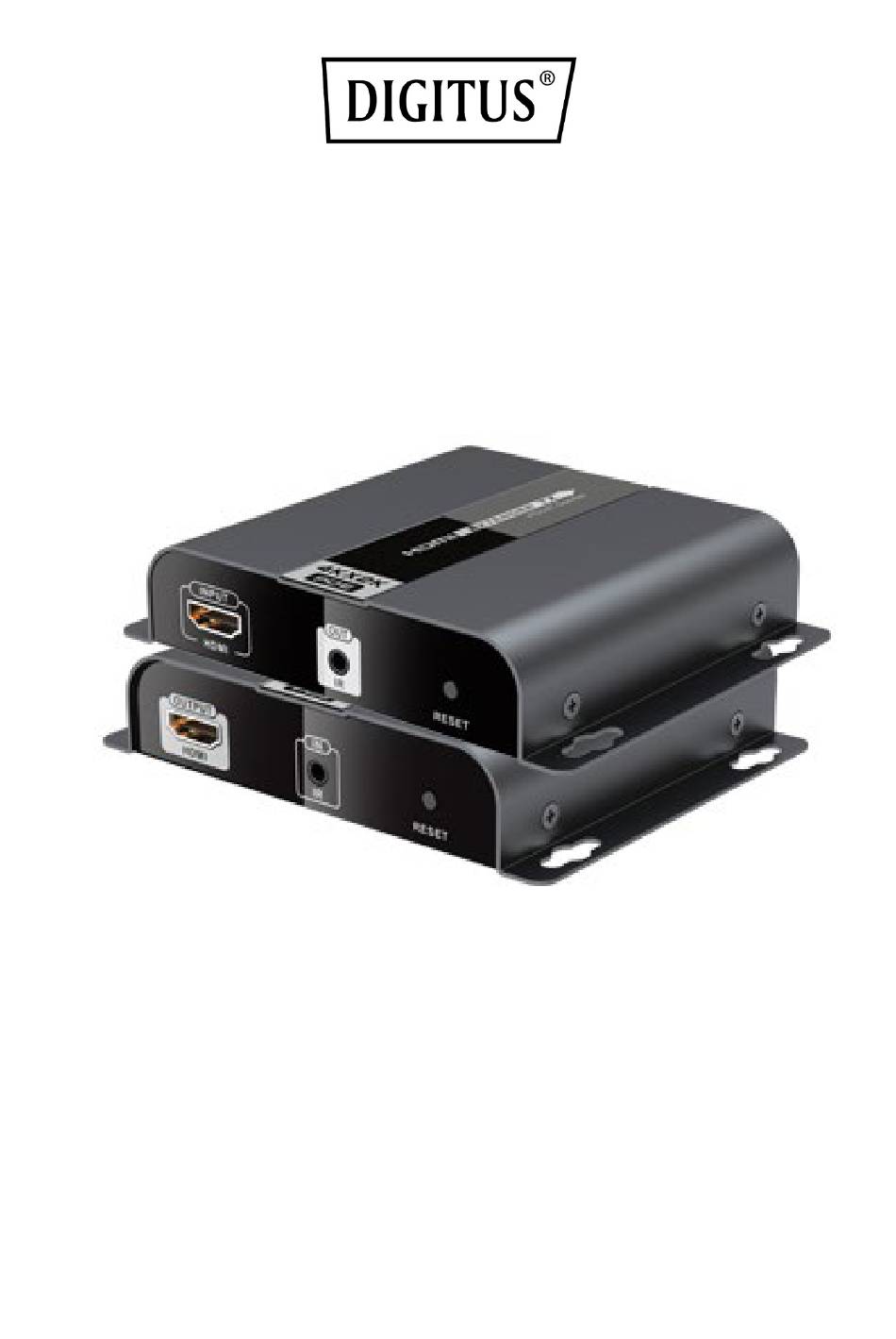

- Seite 1 4K HDMI Extender-Set über IP/CAT Benutzerhandbuch DS-55124 • DS-55125 (Empfänger) Rev. 2...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise vor Installation und Betrieb aufmerksam durch: 1. Beachten Sie alle Warnungen und Hinweise zu diesem Gerät. 2. Setzen Sie das Gerät nicht Regen, Feuchtigkeit und Flüssigkeiten aus. 3. Führen Sie keine Gegenstände in das Gerät ein. 4. -
Seite 3: Installationsanforderungen
Lieferumfang HDMI-EXTENDER Sender HDMI-EXTENDER Bedienungs- TX x 1 Empfänger RX x 1 anleitung x 1 IR-AUSGANG IR-EINGANG IR-Blaster-Verlängerungs- IR-Empfänger- kabel x 1 Verlängerungs-kabel x 1 Installationsanforderungen 1. HDMI-Quellgerät (Computer-Grafikkarte, DVD, PS3, HD- Überwachungsgerät usw.). 2. HDMI-Anzeigegerät wie z. B. SDTV, HDTV oder Projektor mit HDMI- Anschluss. -
Seite 4: Beschreibung Des Bedienfelds

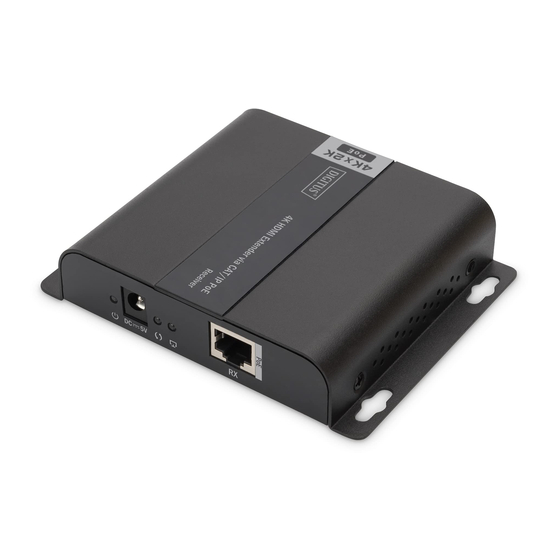

Beschreibung des Bedienfelds 1. HDMI-EXTENDER TX (Sender) Rücksetzen Stromeingang (DC 5 V) ① ⑤ HDMI-Signaleingang Datenübertragungs-LED ② ⑥ IR-Signalausgang zum Netzwerkverbindungs-LED ③ ⑦ Anschluss des Sender- HDbitT-Signalausgang (PoE-Eingang) ⑧ Verlängerungskabels Betriebs-LED ④ 2. HDMI-EXTENDER RX (Empfänger) Rücksetzen Stromeingang (DC 5 V) ①... -
Seite 5: Installationsverfahren
Installationsverfahren 1. Anschlüsse 1.1. Punkt-zu-Punkt-Anschluss: Bis zu 120 m Übertragungsreichweite über einzelnes CAT6 Kabel (hochwertiges Kabel bis zu 150 m). HDMI-EXTENDER TX (Sender) HDMI-EXTENDER HDMI- HDMI- RX (Empfänger) EINGANG AUSGANG PoE-Switch CAT5/5E/6 Kabel 1.2. Router-Verbindung: Durch die Verwendung von Netzwerk- Router/Repeater können Sie eine unbegrenzte Erweiterung erzielen. - Seite 6 1.3. One-to-Many-Verbindung: Mit Hilfe eines Netzwerk- Routers/Switches, erzielen Sie mit einem Sender zu mehreren Empfängern die Extender- und Splitterfunktion. HDMI- AUSGANG HDMI-EXTENDER CAT5/5E/6 HDMI-EINGANG RX (Empfänger) Kabel HDMI- AUSGANG HDMI-EXTENDER HDMI-EXTENDER CAT5/5E/6 PoE-Switch RX (Empfänger) TX (Sender) Kabel HDMI- AUSGANG HDMI-EXTENDER RX (Empfänger)
-
Seite 7: Spezifikation
Spezifikation 4K x 2K HDMI-über-IP/CAT5/5e/6 Produkttyp Extender mit PoE Bis zu 120 m, Schlüsselmerkmale unterstützt One-to-Many, 4K bei 30 Hz Max. Übertragungsrate 10,2 Gbps Farbtiefe 8 Bit 480i bei 60 Hz, 480p bei 60 Hz, 576i bei 50 Unterstützte Hz, 576p bei 50 Hz, 720p bei 50/60 Hz, Videoauflösungen 1080i bei 50/60 Hz, 1080p bei 50/60 Hz, 4K×2K bei 24/25/30 Hz... -
Seite 8: Häufig Gestellte Fragen
Häufig gestellte Fragen Was bedeutet die Anzeige auf dem Fernseher „Warte auf Verbindung“ in der rechten Ecke? A: Überprüfen Sie, ob die Stromversorgung von TX (Sender) und Switch (falls verwendet) angeschlossen ist und vergewissern Sie sich, dass das Verbindungskabel fest sitzt. Was bedeutet die Anzeige auf dem Fernseher „Bitte überprüfen Sie das TX-Eingangssignal“? A: Überprüfen Sie, ob ein HDMI-Signaleingang von TX vorhanden ist. - Seite 9 Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
