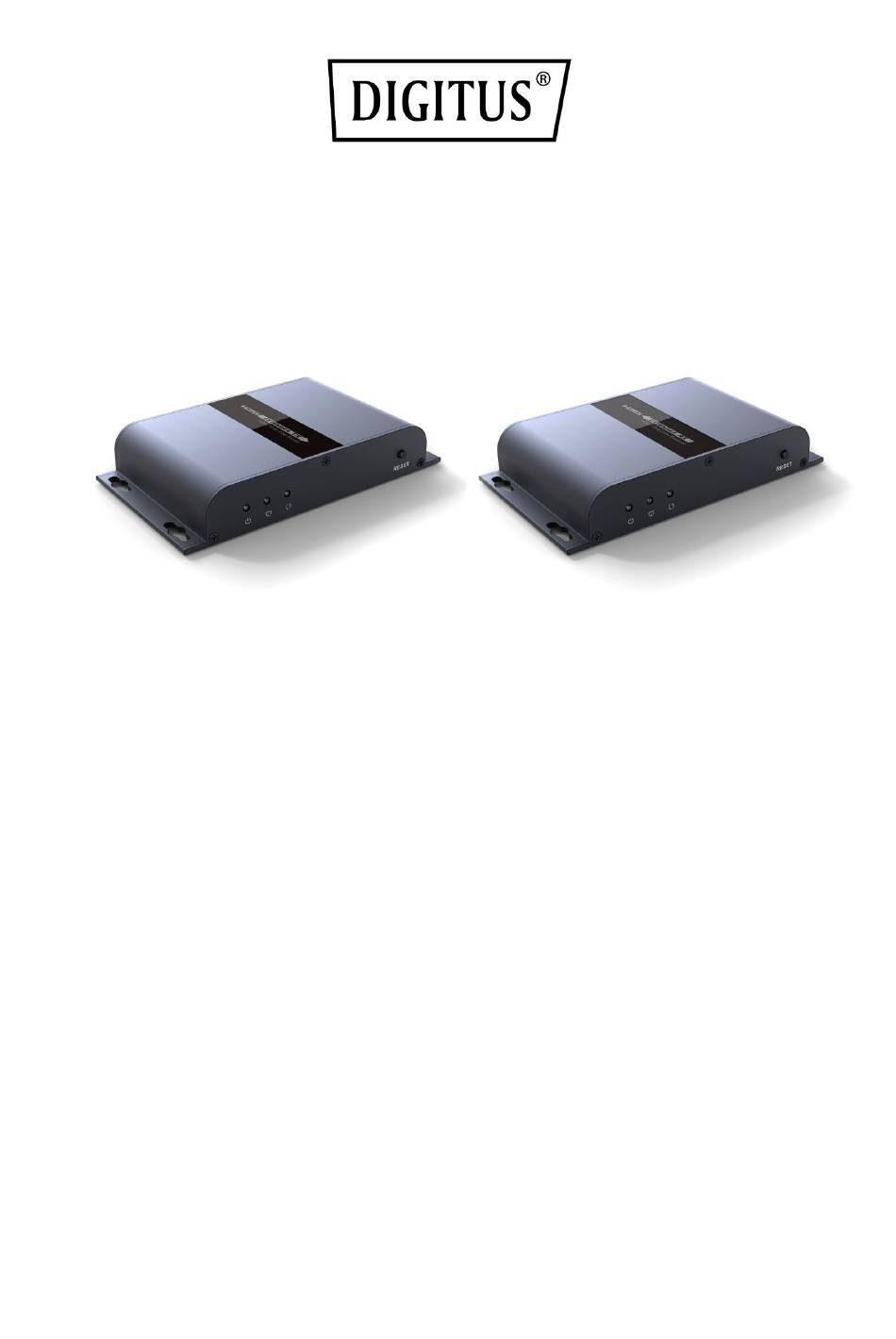

HDMI-über-Glasfaser-Extender Rev. 2
Einleitung
Dieser HDMI-über-Glasfaser-Extender schließt die
Über-IP-Transporttechnologie ein.
Das Extender-Set besteht aus einem optischen Sendemodul, das die
HDMI-Signale in Lichtimpulse umwandelt, die über einen einzelnen
Strang eines Multi-Modus- oder Einzelmodus-Glasfaserkabels übertragen
werden. Ein optisches Empfängermodul wandelt die Lichtimpulse zurück
in ein HDMI-Signal zur Anzeige auf einem Monitor oder Projektor um.
Mit ihm können Sie über ein optisches Kabel bis zu 20 km Entfernung
zwischen Quellgerät und Anzeigemonitor überwinden. Er unterstützt
ebenfalls die IR-Passback-Funktion. Er kann in Videokonferenzen,
Medizintechnik, Einkaufszentren, Multimedia-Präsentationen usw.
Benutzerhandbuch
DS-55126

Werbung

loading

Verwandte Anleitungen für Digitus DS-55126

Inhaltszusammenfassung für Digitus DS-55126

  • Seite 1 HDMI-über-Glasfaser-Extender Rev. 2 Benutzerhandbuch DS-55126 Einleitung Dieser HDMI-über-Glasfaser-Extender schließt die Über-IP-Transporttechnologie ein. Das Extender-Set besteht aus einem optischen Sendemodul, das die HDMI-Signale in Lichtimpulse umwandelt, die über einen einzelnen Strang eines Multi-Modus- oder Einzelmodus-Glasfaserkabels übertragen werden. Ein optisches Empfängermodul wandelt die Lichtimpulse zurück in ein HDMI-Signal zur Anzeige auf einem Monitor oder Projektor um.

  • Seite 2: Wichtige Sicherheitshinweise

    vielfältig eingesetzt werden. Wichtige Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise vor Installation und Betrieb aufmerksam durch:  Beachten Sie alle Warnungen und Hinweise zu diesem Gerät  Setzen Sie das Gerät nicht Regen, Feuchtigkeit und Flüssigkeiten aus  Führen Sie keine Gegenstände in das Gerät ein ...

  • Seite 3: Installationsanforderungen

    Lieferumfang HDMI-Extender TX x 1  HDMI-Extender RX x 1  DC 5 V/2 A x 1  IR-Blaster-Verlängerungskabel x 1  Verlängerungskabel für IR-Empfänger x 1  Bedienungsanleitung x 1  Installationsanforderungen 1. Quellgerät mit HDMI-Ausgang (Computergrafikkarte, DVD, PS3, HD-Monitor usw.) 2.
  • Seite 4 Rückseite HDMI-Extender RX ① Stromeingang (DC 5 V) ② HDMI-Signalausgang ③ IR-Empfänger Verlängerungskabelanschluss ④ Glasfasersignal-Empfangsanschluss Front TX und RX ① Betriebsanzeige ② Anzeige Netzwerkverbindung ③ Datenübertragungsanzeige ④ Reset-Taste...

  • Seite 5: Anschluss Und Betrieb

    Anschluss und Betrieb HDMI-EXTENDER-SEN HDMI-EXTENDER-EMP DER (TX) FÄNGER (RX) HDMI-EIN GANG HDMI-AUSGANG GLASFASERKABEL IR-EINGANG IR-AUSGANG Häufig gestellte Fragen F: Was bedeutet die Anzeige auf dem Fernseher „waiting for connection“ in der rechten unteren Ecke? A: Überprüfen Sie, ob die TX-Stromversorgung (Sender) und die Glasfaserkabel korrekt angeschlossen sind.

  • Seite 6: Spezifikationen

    Spezifikationen Technische Daten DS-55126 HDMI-Signal Vollständig kompatibel mit HHCP Unterstützte Auflösungen 480i bei 60 Hz, 480p bei 60 Hz, 576i bei 50 Hz, 576p bei 50 Hz, 720p bei 50/60 Hz, 1080i bei 50/60 Hz, 1080p bei 50/60 DDC-Signalspannung 5 Vp-p (TTL)
  • Seite 7 Haftungsausschluss: Der Produkt- und Markenname sind eingetragene Warenzeichen der jeweiligen Eigentümer. TM und ® wurden im Benutzerhandbuch möglicherweise weggelassen. Die Bilder im Benutzerhandbuch sind nur als Referenz gedacht und sie können sich möglicherweise geringfügig von den tatsächlichen Produkten unterscheiden. Wir behalten uns das Recht vor, Änderungen ohne weitere Ankündigung an einem hier beschriebenen Produkt oder System vorzunehmen, um die Zuverlässigkeit, die Funktion oder das Design zu verbessern.
