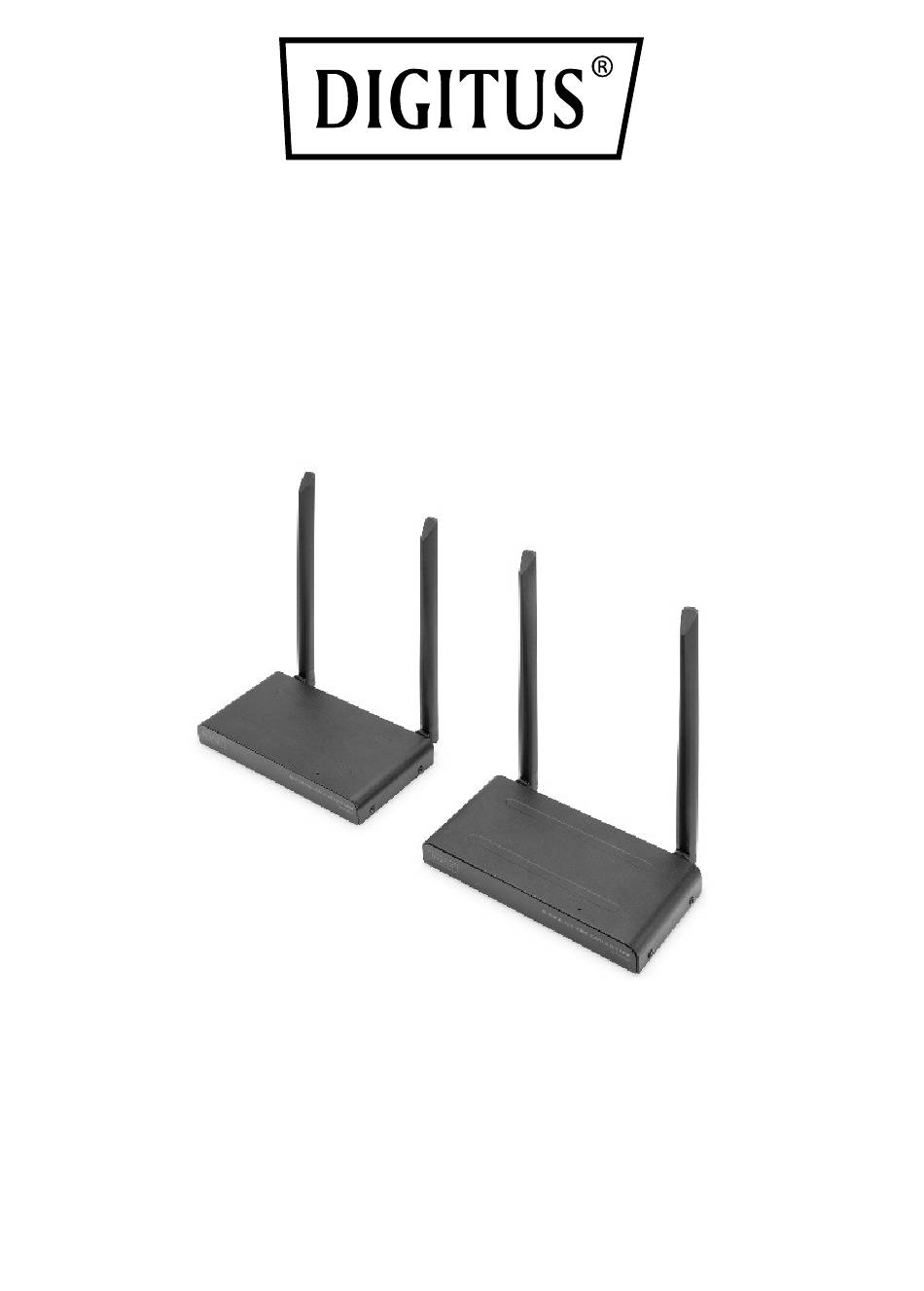

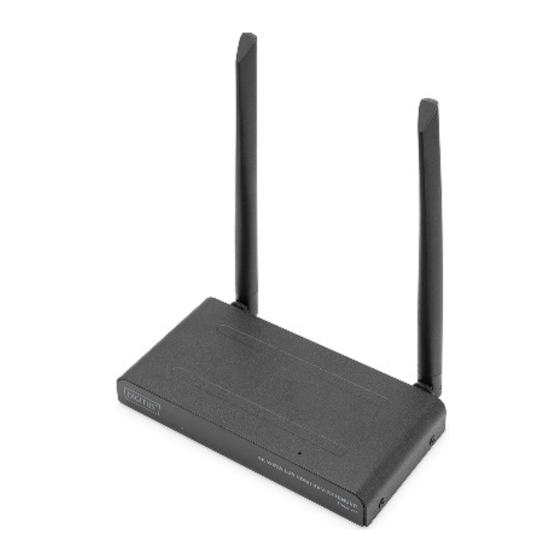

- Seite 1 4K Wireless HDMI KVM Extender Set, 150 m Bedienungsanleitung DS-55328...
- Seite 2 Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise ............3 2. Einleitung ..................4 3. Hauptfunktionen ................4 4. Verpackungsinhalt ............... 5 5. Produkteigenschaften ..............5 5.1 Sendeeinheit Eigenschaften ............5 5.2 Empfängereinheit Eigenschaften ..........7 6. Produktübersicht ................. 9 6.1 Sendeeinheit Übersicht ..............9 6.2 Empfängereinheit Übersicht ............
- Seite 3 1. Wichtige Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch. Beachten Sie alle Warnungen und Anweisungen zum Gerät: Setzen Sie das Gerät nicht Regen, Feuchtigkeit, Dämpfen oder Flüssigkeiten aus. Führen Sie keine Gegenstände in das Gerät ein Versuchen Sie nicht, die Einheit eigenmächtig zu reparieren oder das Gehäuse zu öffnen.
- Seite 4 2. Einleitung Das 4K Wireless HDMI KVM Extender Set überträgt Ihre HDMI Video- und Audiosignale in UHD 4K/30Hz Auflösung kabellos über eine Distanz von bis zu 150 m (uneingeschränkte Sicht). Dieses besteht aus einer Sende- sowie Empfängereinheit. Dank KVM-Funktionalität können Maus/Tastatur an der Empfängereinheit angeschlossen werden, welche die Steuerung der Signal-Quelle direkt am Ausgabegerät ermöglichen.
- Seite 5 4. Verpackungsinhalt • 1x Sendeeinheit • 1x Empfängereinheit • 2x USB-Stromadapter (5V/2A) • 2x USB-A auf USB-C Kabel (1.5 m) • 2x HDMI Anschlusskabel (1.5 m) • 1x USB-A auf Micro-USB Kabel (0.8 m) • 1x IR Transmitterkabel (1.2 m) •...
- Seite 6 USB KVM Unterstützt Maus/Tastatur/Touchpanel- Rückseitensteuerung Drahtloser Standard IEEE 802.11b/g/n/ac, 2.4G/5GHz, 2T2R Unterstützte Plattform Alle Geräte, die einen HDMI- Anschluss unterstützen Entfernung Etwa 150 Meter bei freier Sicht Durchsatz Bis zu 866 Mbps Frequenz 5150-5350MHz, 5470-5725MHz, 5725-5850MHz, 5850-5925MHz Die genutzten Frequenzbänder richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes.
- Seite 7 2x blaue LED Stromversorgung DC 5V/2A Leistungsaufnahme Ca. 5 W Abmessungen 154*77.5*21 mm Gewicht 330 g Betriebstemperatur 0 °C to +40 °C Lagertemperatur -10 °C to +60 °C Luftfeuchtigkeit bei 10 % to 80 % relative Luftfeuchtigkeit Betrieb 5.2 Empfängereinheit Eigenschaften Eigenschaften Details HDMI®-Ausgang Version...
- Seite 8 Unterstützte Plattform Alle Geräte, die einen HDMI- Anschluss unterstützen Entfernung Etwa 150 Meter bei freier Sicht Durchsatz Bis zu 866 Mbps Frequenz 5150-5350MHz, 5470-5725MHz, 5725-5850MHz, 5850-5925MHz Die genutzten Frequenzbänder richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes. Bandbreite Unterstützt 20 MHz, 40 MHz, 80 MHz WiFi PA Ca.
- Seite 9 Lagertemperatur -10 °C to +60 °C Luftfeuchtigkeit bei 10 % to 80 % relative Luftfeuchtigkeit Betrieb 6. Produktübersicht 6.1 Sendeeinheit Übersicht 1. HDMI-Eingang: Verbindung mit der Videoquelle 2. HDMI-Ausgang: Anschluss an das Display für Pass-Through (Loop-Out) 3. Micro USB: Verbindung mit USB der Videoquelle für KVM- Funktion 4.
- Seite 10 6.2 Empfängereinheit Übersicht 1. HDMI-Ausgang: Verbindung mit dem Display 2. USB: Anschluss von Maus und Tastatur für die USB-KVM- Funktion. Sie können auch den USB-Anschluss des Touchpanels für die Touch Panel Back Control verwenden. 3. Reset-Taste: Zurücksetzen auf Werkseinstellung 4. USB-C: Anschluss an ein 5V/2A-Netzteil 5.
- Seite 11 7. Anschlussanleitung Das HDMI-Extender-Kit enthält einen Sender und einen Empfänger, die vor dem Versand gekoppelt werden. Normalerweise müssen Sie sie nicht erneut koppeln. Wenn Sie jedoch einen zusätzlichen Empfänger kaufen, müssen Sie die folgende Anleitung befolgen, um den neuen Empfänger mit dem Sender zu koppeln.
- Seite 12 8. Installationsanleitung 8.1 Anschließen des Senders Der Sender sendet das Videosignal drahtlos an den Empfänger in einem anderen Raum. Stellen Sie daher den Sender in der Nähe Ihrer HDMI-Quelle auf Schließen Sie den Netzadapter an den mit "5V" gekennzeichneten Anschluss an und stecken Sie den Stecker in die Steckdose.
- Seite 13 LED-Anzeige des Senders Beschreibung Sender-System wird hochgefahren Blau Verbunden Violet Kein Video Eingangssignal 8.2 Anschließen des HD-Emfpängers Schließen Sie den Netzadapter an den mit "5V" gekennzeichneten Anschluss an und stecken Sie den Stecker in die Steckdose. Stellen Sie den Empfänger in dem Raum auf (Schlafzimmer, Arbeitszimmer oder ein anderes Zimmer), an den Sie das zweite Fernsehgerät oder den Projektor anschließen möchten.
- Seite 14 8.3 Übersicht Übertragungs-Modi 8.3.1 1x Sender – 1x Empfänger (Punkt-zu-Punkt) Wenn Sie den Sender und den Empfänger wie oben beschrieben verbinden, verbinden sich Sender und Empfänger normalerweise automatisch. 8.3.2 1x Sender – max. 4 Empfänger (Punkt-zu-Multipunkt)
- Seite 15 Das 4K Wireless HDMI KVM Extender Set unterstützt auch die Multicast-Funktion, d. h. die Videoübertragung von einem Sender wird gleichzeitig an eine Gruppe von Empfängern gestreamt. Ein Sender kann bis zu 4 Empfänger unterstützen. Wenn Sie einen neuen Empfänger kaufen, wird der Sender nach dem Einschalten des Empfängers den zweiten Empfänger automatisch erkennen und das Video an ihn übertragen.
- Seite 16 Bedienen Sie zum Beispiel Ihre HDMI-Quelle im Erdgeschoss von Ihrem Schlafzimmer aus (Standort des zweiten Fernsehers). Das IR-Kabel empfängt die vom IR-Empfänger gesendeten Befehle und leitet sie an Ihre angeschlossenen HDMI-Quellen weiter. Schließen Sie das IR-Kabel (2) an den mit "IR'' gekennzeichneten Anschluss des HD-Senders an.
- Seite 17 8.6 Anschließen der USB-Geräte Neben einer Infrarot-Rückkehrfunktion verfügt das 4K Wireless HDMI KVM Extender Set auch über eine integrierte USB- Verlängerungsfunktion. Damit können Sie angeschlossene HDMI- Quellen, wie z. B. einen Desktop PC oder Laptop, von einem anderen Raum aus mit einer Maus und/oder Tastatur bedienen. Sender Schließen Sie Ihren PC oder Laptop mit dem mitgelieferten Micro-USB-Kabel an die mit "USB"...
- Seite 18 8.7 Testen der USB-Funktion Wenn Sie das USB-Kabel und Ihre Maus/Tastatur gemäß der obigen Beschreibung angeschlossen haben, empfiehlt es sich, die Funktion zunächst zu testen. 1. Nehmen Sie Ihre Maus/Tastatur und verwenden Sie eine der Funktionen. 2. Der Empfänger sendet nun diese Funktion an den HD-Sender. Der Sender wird diese Funktion nun an den Desktop PC oder Laptop weiterleiten.
- Seite 19 4) Trennen Sie die Netzteile von der Steckdose und schließen Sie sie wieder an, um den 4K Wireless HDMI KVM Extender neu zu starten. Wenn der Sender und der Empfänger immer noch keine Verbindung haben, führen Sie bitte die folgenden Schritte zur Kopplung aus. 1) Schalten Sie den Sender ein.
- Seite 20 Überprüfen Sie die Audioeinstellung im Einstellungsmenü der angeschlossenen HDMI-Quelle und stellen Sie sie manuell auf 2CH PCM Stereo ein, wenn die automatische Einstellung nicht funktioniert. Q4. Der Infrarotsensor funktioniert nicht 1) Stellen Sie sicher, dass Sie die Originalfernbedienung der Videoquelle verwenden. 2) Bitte stecken Sie den IR-Sender in die Oberfläche des IR-Fensters des Quellgerätes, wenn Sie sich nicht sicher sind, ob das IR- Fenster des Quellgerätes richtig positioniert ist.
- Seite 21 Frequenzbereich und maximale Sendeleistung DS-55328 WiFi Standard: IEEE 802.11.b/g/n/ac 5.8G Kanal: 36/40/44/48 Kern Frequenz: 5150-5350MHz ; 5470-5725MHz; 5725-5850MHz ; 5850-5925MHz (Die spezifischen Frequenzbänder, die verwendet werden, richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes) Bandbreite: Support 20MHz, 40MHz, 80Mhz...
- Seite 22 DS-55329 WiFi Standard: IEEE 802.11.b/g/n/ac 5.8G Kanal: 36/40/44/48 Kern Frequenz: 5150-5350MHz ; 5470-5725MHz; 5725-5850MHz ; 5850-5925MHz (Die spezifischen Frequenzbänder, die verwendet werden, richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes) Bandbreite: Support 20MHz, 40MHz, 80Mhz Sendeleistung: 17dBm SW Version: RX: 4.0.7 HW Version: RX: V11RX-4K60-V1...
- Seite 23 Haftungsausschluss Die Begriffe HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind in den USA sowie weiteren Ländern eingetragene Markenzeichen der HDMI Licensing LLC. Die ASSMANN Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern.
