Digitus DS-55321 Kurzanleitung

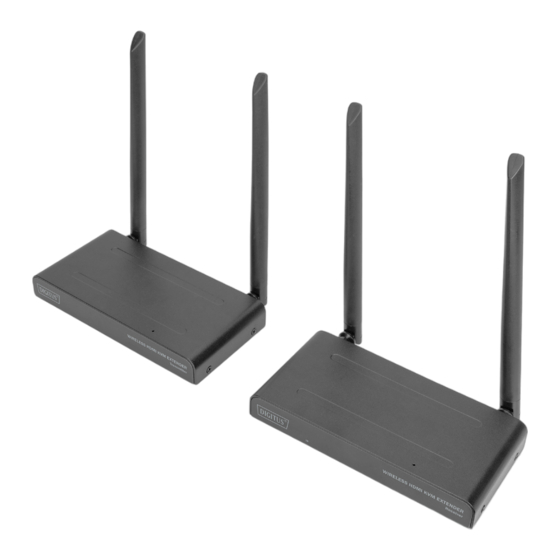

Drahtloses hdmi-kvm-extender-set, 200 m
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Drahtloses HDMI®-KVM-
Extender-Set, 200 m
Kurzanleitung
DS-55321
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55321

Inhaltszusammenfassung für Digitus DS-55321

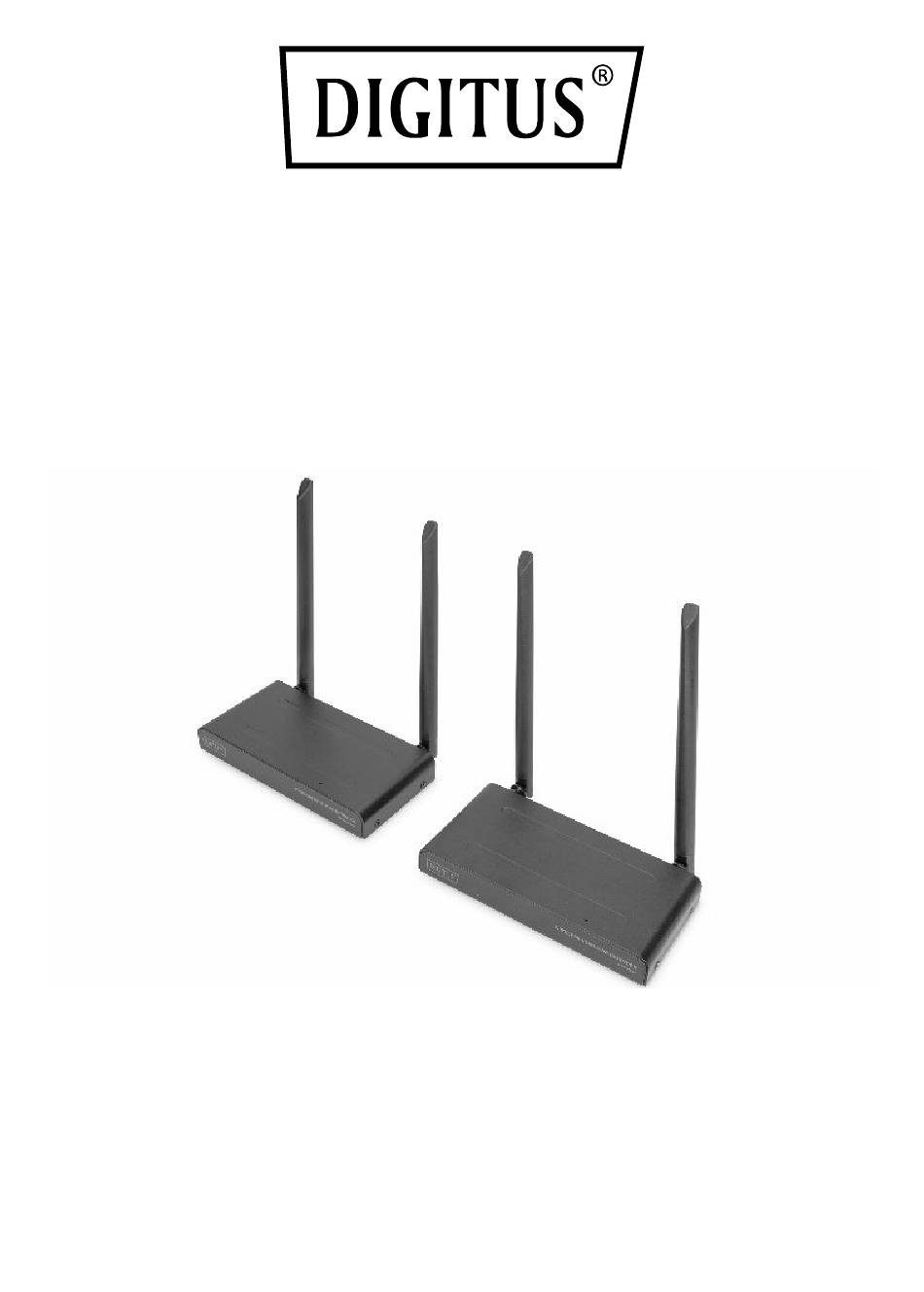

  • Seite 1 Drahtloses HDMI®-KVM- Extender-Set, 200 m Kurzanleitung DS-55321...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einleitung ................2 2. Hauptfunktionen ..............3 3. Verpackungsinhalt ..............3 4. Produkteigenschaften ............4 5. Produktspezifikationen ............5 6. Anschlussanleitung ..............7 Inbetriebnahme des Senders ..........7 Inbetriebnahme des Empfängers..........7 7. Antworten auf häufig gestellte Fragen ........9 1.

  • Seite 3: Hauptfunktionen

    2. Hauptfunktionen • Drahtlose HDMI®-Signalübertragung über bis zu 200 m (direkte Sichtachse) • Punkt-zu-Punkt-Verbindung – 1x Sender (Quelle) + 1x Empfänger (Ausgabegerät) • Unterstützt Übertragungsauflösungen bis zu Full HD (1080p / 60 • KVM-Funktion zum Anschluss von Maus und Tastatur •...

  • Seite 4: Produkteigenschaften

    4. Produkteigenschaften Funktionen Beschreibung Plug & Play Schließen Sie den Sender einfach an den HDMI®-Port Ihres PCs an und verbinden Sie den Empfänger mit Ihrem Bildschirm. Sender und Empfänger verbinden sich automatisch miteinander. 4K60-HDMI®-Eingang Unterstützter HDMI®-Eingang bis zu 4K60 4K60-HDMI®-Loop-Out Unterstützt 4K60 Loop-Out ohne Latenzzeit Übertragungsqualität...

  • Seite 5: Produktspezifikationen

    Anti- Proprietäre Anti- Interferenztechnologie Interferenztechnologie für stabiles Streaming innerhalb eines WLAN- Netzwerks mit hoher Auslastung, bis zu 6 Systeme können gleichzeitig im selben Raum betrieben werden Hoher Sicherheitsschutz Über die Sicherheit Ihrer Daten brauchen Sie sich keine Sorgen zu machen – Das drahtlose HDMI®-KVM- Extender-Set unterstützt 128-Bit-AES- Sicherheitsverschlüsselung und wird über ein WPA2/WPA-PSK/WPA-2PSK-...

  • Seite 6: Hdmi®-Ausgang

    Verbindung 802.11 ac WiFi-MIMO-Technik Schnittstellen 1x HDMI®-Ausgang 1x HDMI®-Eingang, 1x Micro-USB, 1x IR-Anschluss Micro-USB (5 V DC) Rot/blau Stromversorgung 5 V / 1 A DC Stromverbrauch Ca. 2,5 W Maße 15,5 x 7,9 x 22 cm Gewicht 326 g Temperaturbereich Betrieb 0 °C bis +40 °C (+32 °F bis +104 °F) Lagerung...

  • Seite 7: Anschlussanleitung

    Stromverbrauch Ca. 2,5 W Maße 15,5 x 7,9 x 22 cm Gewicht 326 g Temperaturbereich Betrieb 0 °C bis +40 °C (+32 °F bis +104 °F) Lagerung -10 °C bis +60 °C (+14 °F bis +140 °F) Feuchtigkeitsbereich Betrieb 10 % bis 80 % relative Feuchtigkeit Lagerung 5 % bis 90 % relative Feuchtigkeit 6.
  • Seite 8 Sender Rückansicht des Vorderansicht des Empfängers Empfängers 1. HDMI®-Loop-Out 4. USB-Kabel 2. HDMI®-Eingang 5. HDMI®-Ausgang 3. IR-Senderkabel 6. IR-Extenderfunktion Steuerung des Geräts per Fernbedienung 1. Verbinden Sie das IR-Senderkabel mit dem IR-Anschluss des Senders und positionieren Sie den IR-Sensor gegenüber des IR- Senders der Videoquelle (bestimmen Sie dazu die Position des IR-Senders der Videoquelle, um sicherzugehen, dass das IR- Signal übertragen werden kann).

  • Seite 9: Antworten Auf Häufig Gestellte Fragen

    3. Sie können den PC dann per Maus/Tastatur aus einem anderen Raum heraus steuern 7. Antworten auf häufig gestellte Fragen F1: Kein/schlechter Videoempfang, falsches Video, Video hängt fest A1: Das Gerät braucht etwa 25 Sekunden, um zu starten, nachdem es mit dem Strom verbunden wurde. Wenn alle Anschlüsse korrekt sind, sollte die Videoausgabe auf beiden angeschlossenen Geräten zu sehen sein.
  • Seite 10 einem Ort ohne Interferenzen auf und überprüfen Sie die Ausgabe erneut. A7: Testen Sie den Aufbau mit einem anderen HDMI®-Kabel mit guter Abschirmung, da einige Kabel Kompatibilitätsprobleme haben können. A8 Falls das Problem noch nicht behoben werden konnte, starten Sie Sender und Empfänger neu. F2: Schlechtes oder falsches Audio A1: Das Gerät unterstützt nur 48/44,1 KHz 16 Bit digitales Audio.

  • Seite 11: Frequenzbereich Und Maximale Sendeleistung

    A3: Zielen Sie mit der Fernbedienung innerhalb eines Abstands von höchstens 5 m direkt auf die Vorderseite des Empfängers. A4: Das IR-Extenderkabel verwendet ein Signalprotokoll mit 20- 60 KHz, das den meisten marktüblichen IR-Fernbedienungen entspricht. Einzelne oder ältere Fernbedienungen werden eventuell nicht unterstützt.
  • Seite 12 5. Sorgen Sie für ausreichende Belüftung, um Schäden durch Überhitzung zu vermeiden 6. Vergewissern Sie sich vor der Inbetriebnahme, dass das Gerät ausgeschaltet ist und sich in gesicherter Umgebung befindet 7. Bei Gewitter kann an verbundenen elektrischen Geräten Schaden durch Überspannung bei Blitzschlag entstehen 8.

  • Seite 13: Haftungsausschluss

    Haftungsausschluss Die Begriffe HDMI®, HDMI High-Definition Multimedia Interface™ und das HDMI®-Logo sind in den USA sowie weiteren Ländern eingetragene Markenzeichen der HDMI® Licensing LLC. Die ASSMANN Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern.
