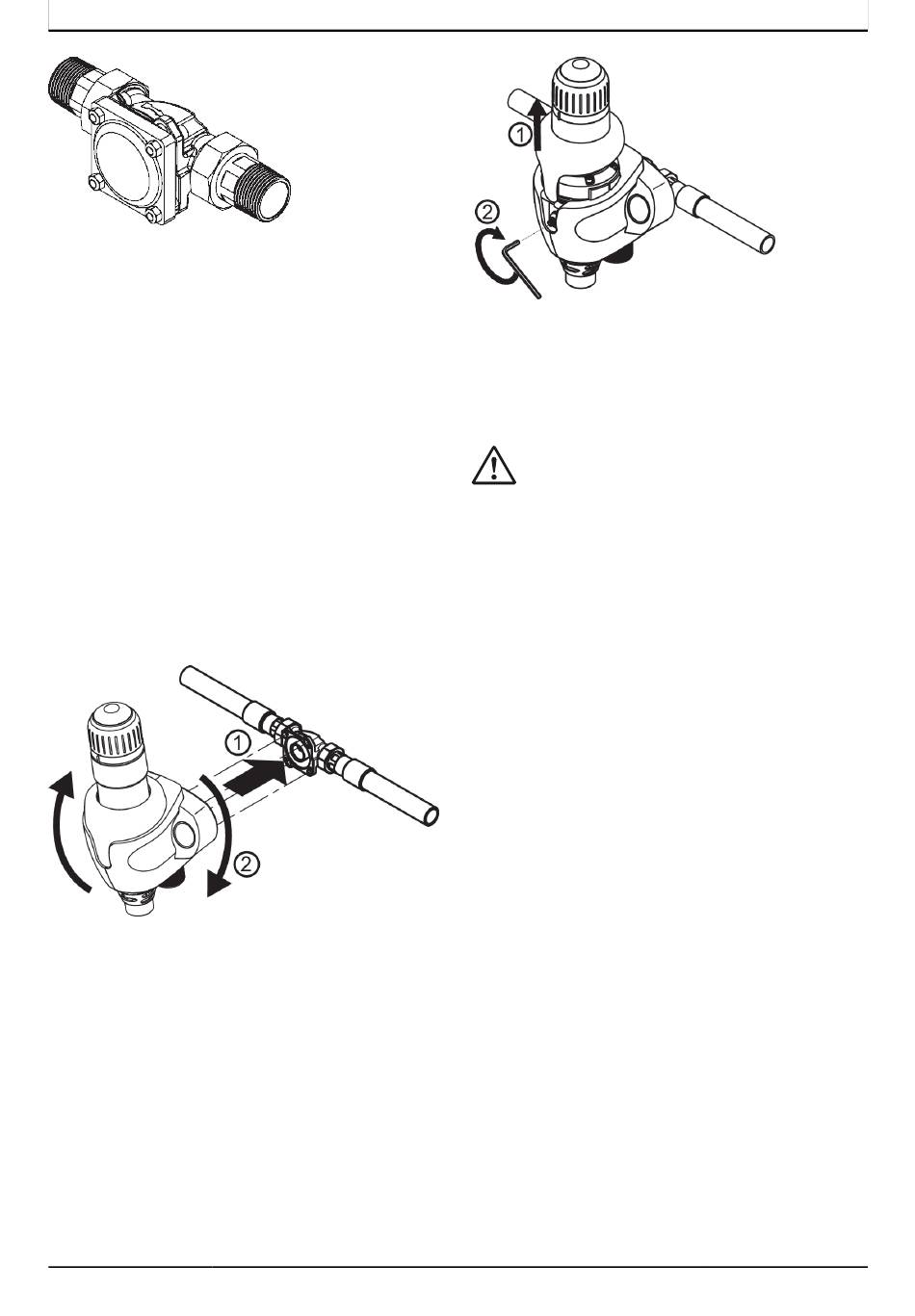

Abb. 4:
Geräteanschluss eingerastet
Die Schrauben am Gerät nicht lösen!
1.
Die Köpfe der vier Flanschschrau-
ben durch die Bajonettbohrungen am
Einbaudrehflansch stecken (siehe
Abbildung 3).
2.
Das Gerät im Uhrzeigersinn bis zum
Anschlag drehen (siehe Abbildung 3
und Abbildung 4).
3.
Die Flanschabdeckung des Geräts
nach oben schieben.
4.
Die zentrale Schraube in der Frontseite
mit einem Innen-Sechskantschlüssel
festschrauben.
1
Schrauben durchführen
2
Gerät drehen zum Einrasten der
Schrauben
10
Installation
1
Flanschabdeckung hochschieben
2
Frontschraube anziehen
3.4
Ableitung Rückspülwasser
VORSICHT
Für das Abwasser muss ein aus-
reichend dimensionierter Abwas-
seranschluss (z. B. Bodenablauf)
nach DIN 1986 vorhanden sein.
Zur Sicherung der Trinkwasser-
hygiene muss ein freier Auslauf
des Abwassers nach DIN EN 1717
gewährleistet sein.
Über den Ablauf muss das gesamte
Abwasser zeitgleich abgeführt werden kön-
nen.
Ist ein Abwasseranschluss direkt unter dem
Gerät nicht möglich, so kann das Rückspül-
wasser über einen Schlauch oder eine am
Spülwasserventil zu montierende Leitung
mit stetigem Gefälle einige Meter zum
nächsten Abwasseranschluss geführt
werden. Die Dimensionierung dieser
Leitung muss dem Spülwasserventil
entsprechen.
Falls zur Ableitung des Rückspülwas-
sers ein Eimer verwendet wird:
Achtung: Bei hohem Netzdruck kann
•
Wasser aus dem Eimer spritzen.
Gegenstände in der Nähe des Eimers
vor Wasserschäden schützen!
JUDO JPM-QC
1703310 • 2020/12
