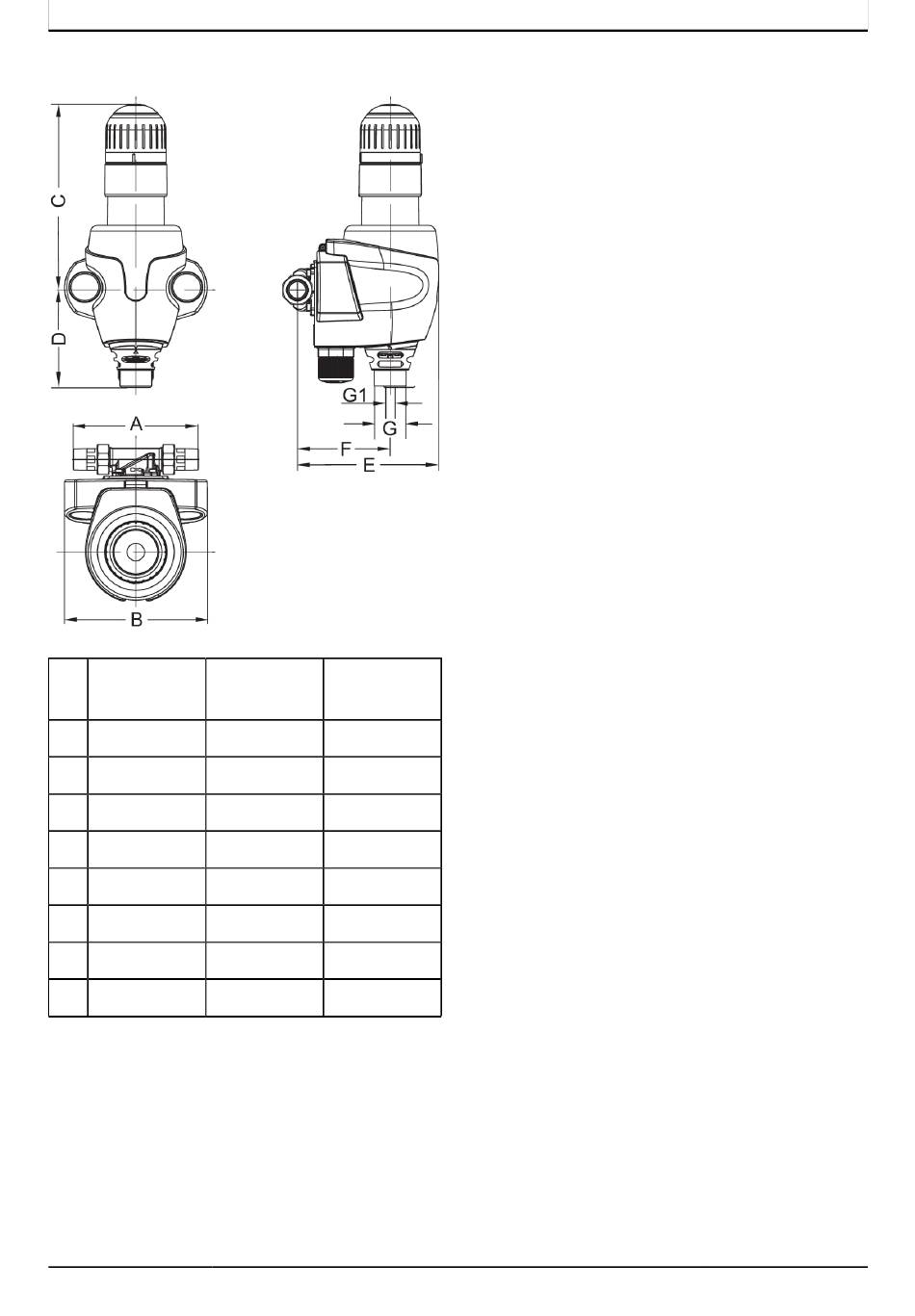

7.1 Einbaumaße
JPM-QC JPM-QC 1" JPM-QC
¾"
A 180 195
222 222
B
C 290 290
152 152
D
E 220 220
F 145 145
G 50 50
G1 14 14
Tab. 2: Maße ohne Einheit in mm
A Einbaulänge
B Gerätebreite
C Höhe oberhalb Rohrmitte
D Höhe unterhalb Rohrmitte
E Einbautiefe bis Rohrmitte
F Abwasseranschluss bis Rohrmitte
1703310 • 2020/12
Technische Daten
G Nennweite Abwasser
G1 Nennweite Abwasser (alternativ)
7.2
•
•
•
1¼"
230
222
290
152
225
150
50
14
JUDO JPM-QC
Zubehör
JUDO QUICKSET-Reihe JQR (Best.-
Nr. 8250041) zur Reihenschaltung
zweier Geräte, z. B. Filter und Wasser-
behandlungsanlage
JUDO Umgehungsventil JQX (Best.-Nr.
8735210)
JUDO ECO-SAFE Leckageschutz
(Best.-Nr. 8140010)
