Seite 37: Allgemeine Beschreibung Und Vorgesehener Gebrauch

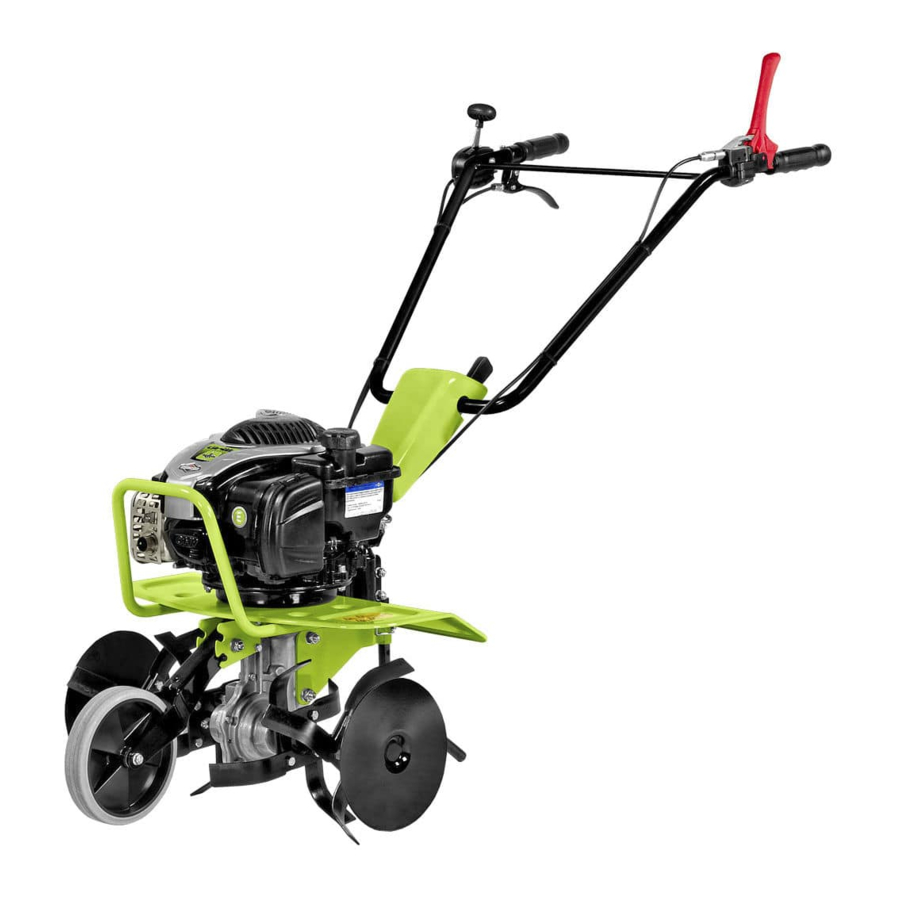

Maschine auf. ALLGEMEINE BESCHREIBUNG UND VORGESEHENER GEBRAUCH Die Grillo Motorhacke ist eine selbstfahrende Maschine mit nur einer Achse, die normalerweise mit einer Fräse zur Bodenbearbeitung ausgestattet ist. Diese Maschine wird benutzt, um den Boden vorzubereiten (Entfernen von Unkraut und Fräsen) und ist für kleine Feldstücke, Gartenbau und Finisharbeiten im Garten sowie auch zwischen den Reihen in Obstplantagen geeignet. -
Seite 38: Weitere Sicherheitstechnische Vorkehrungen
40) Die Grillo Motorhacken wurden einzig entworfen zum Einsatz mit Original Zubehör oder mit Zubehör von Herstellern, das vorher von Grillo autorisiert wurde. Es darf auf keinen Fall nicht originales Zubehör oder kein Zubehör ohne vorherige Autorisierung von Grillo oder von nicht qualifiziertem Personal angeschlossen werden. -
Seite 39: Ersatzteile
Motors beachten. GARANTIE Es gelten die gesetzlichen Garantiebedingungen. Der Händler muss eine Kopie der Garantie-Karte der Maschine dem Kunden aushändigen. Die Kopie kann von der Grillo Webseite heruntergeladen werden. Für den Motor gelten die vom jeweiligen Hersteller vorgesehenen Garantiebedingungen. ERSATZTEILE-BESTELLUNG Immer die Seriennummer der Maschine und die Artikelnummer des gewünschten Ersatzteils... -
Seite 40: Technische Daten
Übersetzung der Original-Anleitungen TECHNISCHE DATEN 2500 MOTOR: - HONDA GX160 160 cm³, 4,8 PS mit 3600 U.p.M., Einzylinder, Benzin - ROBIN EX17 OHC, 169 cm³, 5 PS,mit 3600 U.p.M, Einzelzylinder, Benzin - KOHLER 3000 196 cm³, 5,5 PS mit 3600 U.p.M, Einzelzylinder, Benzin ANLASSER: mit Reversierstarter KRAFTSTOFFBEHÄLTER: 3,1 Liter (GX160) –... -
Seite 41: Inbetriebnahme Der Maschine
Übersetzung der Original-Anleitungen TECHNISCHE DATEN MODELLE 11500 MOTOR: - ROBIN EX27, 265 cm³, 8,3 PS mit 3600 U.p.M., Einzylinder, Benzinmotor - GR300, 302 cm³, 9,3 PS mit 3600 U.p.M, Einzelzylinder, Benzinmotor - KOHLER KD 15 350, 349 cm³, 7,5 PS mit 3600 U.p.M, Einzelzylinder, Dieselmotor ANLASSER: mit Reversierstarter (bei der Ausführung mit Dieselmotor ist auch E-Start möglich). -
Seite 42: Betriebsanleitung
Übersetzung der Original-Anleitungen BETRIEBSANLEITUNG Vor Anlassen des Motors müssen immer folgende Kontrollen durchgeführt werden: - Das Niveau des Öls im Motor prüfen (siehe Motorenhandbuch). - Alle Schrauben und Muttern müssen gut festgezogen worden sein, insbesondere die zur Befestigung der Hacken. - Alle Hebel müssen sich in Leerlaufstellung befinden. -
Seite 43: Einstellung Des Lenkholms
Übersetzung der Original-Anleitungen EINSTELLUNG DES LENKHOLMS Zur Einstellung der Höhe muss der dafür vorgesehene Hebel (Abb. 1, Nr. 15) entsperrt werden, der Lenkholm kann dann in die gewünschte Stellung gehoben oder gesenkt werden; zur Beibehaltung der Stellung den dafür vorgesehenen Hebel loslassen. Zur Drehung des Lenkholms nach rechts oder nach links den dafür vorgesehenen Hebel (Abb. -
Seite 44: Wartung Und Schmierung
Übersetzung der Original-Anleitungen - Der rote Kupplungshebel muss vollkommen gesenkt werden, weiterhin muss kontrolliert werden, dass die Kupplungsfeder (Abb. 1 Nr. 21) komplett komprimiert ist. Sollte dies nicht der Fall sein, muss man dies durch die Nachstellvorrichtung am Kupplungskabel nachstellen (Abb. 1, Nr. 9). 4) Der Motor (Benzinmotor) springt nicht an. -
Seite 45: Einige Nützliche Hinweise
Übersetzung der Original-Anleitungen Eine gute Wartung und eine korrekte Schmierung halten den Mäher stets funktionstüchtig und einsatzbereit. EINIGE NÜTZLICHE HINWEISE 1) Vor dem Übergang vom Vorwärts – in den Rückwärtsgang und umgekehrt immer den Kupplungshebel (Abb.1, Nr.2) heben und dann wieder senken. 2) Die Maschine niemals bei widrigen Wetterumständen (z.B. -
Seite 46: Zubehör
Übersetzung der Original-Anleitungen HINWEISE ZUM TRANSPORT DER MASCHINE Die Motorhacke darf nicht auf öffentlichen Straßen fahren. Wird die Maschine an Bord eines LKWs oder eines Anhängers transportiert, muss der Lenkholm gesenkt werden, der 1. Gang eingelegt werden, und die Motorhacke durch Taue und/oder Seilen an das Transportmittel gesichert werden. Wird ein Kraftheber benutzt zum Laden der Maschine muss geprüft werden, dass die Tragkraft dem Gewicht der Maschine angepasst ist. -
Seite 57: Illustrations
GEAR LEVER 1- 2-3 GEARS NEUTRAL POSITION REVERSE MARCE 1- 2-3 MARCE POSIZIONE DI FOLLE RETROMARCIA LEVIER DE COMMANDE DE VITESSE 1- 2-3 VITESSES POINT MORT MARCHE ARRIERE GANGHEBEL 1- 2-3 GÄNGE LEERLAUF RÜCKWÄRTSGANG MARCHAS 1- 2-3 MARCHA PUNTO MUERTO MARCHA ATRAS Warning! Turning gears, keep your hands and feet away. - Seite 58 STOP DIESEL STOP Fig. 1 PETROL - BENZINA STOP START Fig. 2...
- Seite 59 DESCRIPTION OF CONTROLS (FIG. 1 – FIG. 2) BESCHREIBUNG DER STEUERVORRICHTUNGEN (ABB. 1 – 1- Gear selector lever ABB. 2) 2- Clutch lever 1- Gangschalthebel 3- Throttle lever 2- Kupplungshebel 4- Spur 3- Gashebel 5- Button to switch off petrol engine 4- Sporn 6- Side discs 5- Druckknopf zum Abschalten des Benzinmotors...
- Seite 60 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 7 Fig. 6...
- Seite 61 Fig. 8 Fig. 9 Fig. 11 Fig. 10 Fig. 13 Fig. 12...
- Seite 63 Grillo Spa Via Cervese, 1701 – 47521 CESENA (FC) – ITALY ΜΟΤΟΣΚΑΠΤΙΚΟ Machine model / Macchina tipo / Machine type / Maschine Typ / Máquina tipo: 2500 – 3500 – 11HRD – 11500 Serial n° / Numero / Numéro / Nummer / Número :______________________________________________________________ Engine / Motore / Moteur / Motor / Motor: HONDA GX160 –...
